Стеблеподъемник

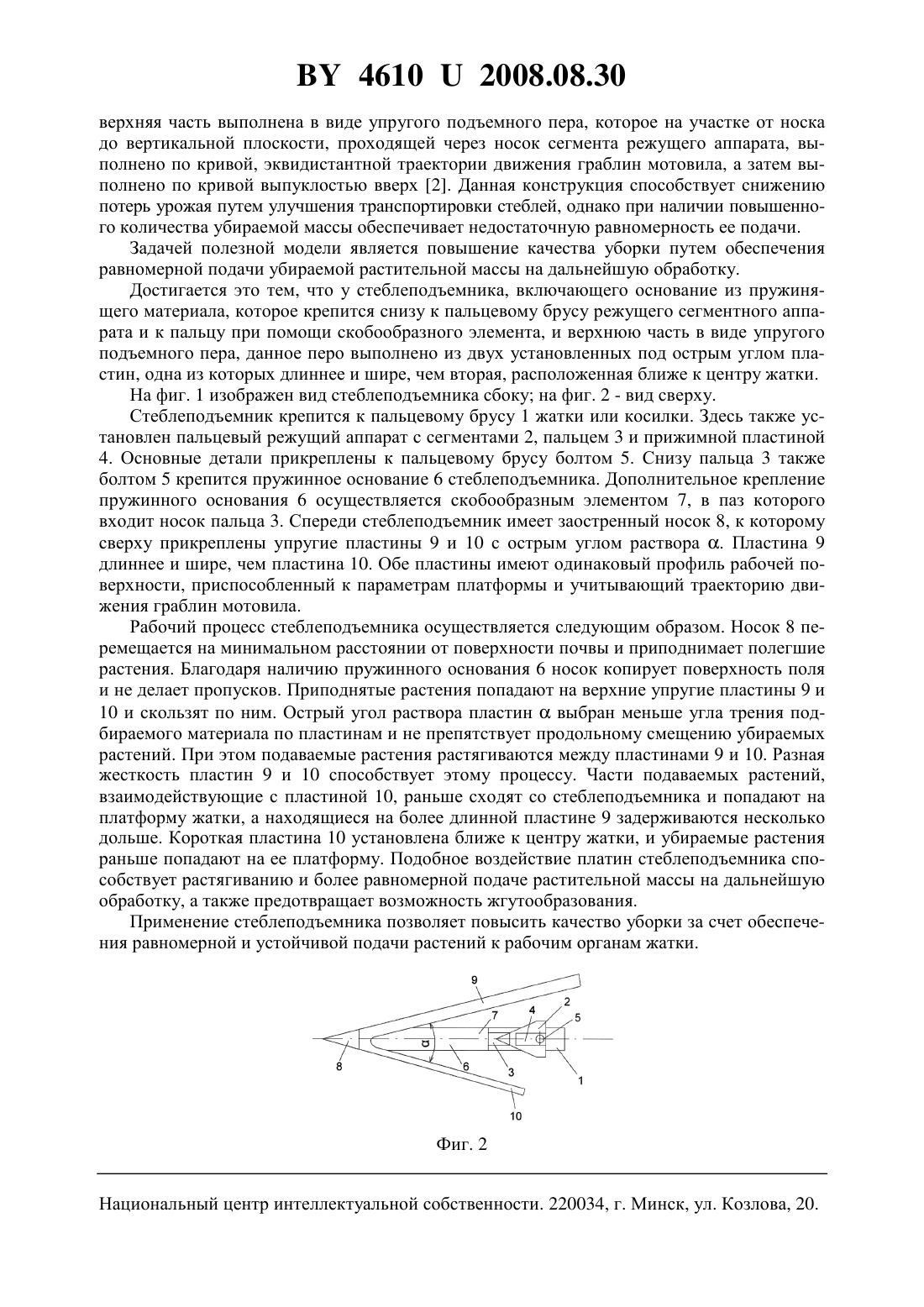

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Клочков Александр Викторович Лукьянчик Александр Александрович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Стеблеподъемник, включающий основание из пружинящего материала, которое крепится снизу к пальцевому брусу режущего сегментного аппарата и к пальцу при помощи скобообразного элемента, и верхнюю часть в виде упругого подъемного пера, отличающийся тем, что подъемное перо выполнено из двух установленных под острым углом пластин,одна из которых длиннее и шире, чем вторая, расположенная ближе к центру жатки. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению и может быть использована в конструкции жаток и косилок. Известен стеблеподъемник, включающий размещенный в кожухе замкнутый цепной контур с шарнирно закрепленными пальцами, содержащий дополнительный цепной контур, а направляющие элементы выполнены в виде щелей в боковых частях кожуха стеблеподъемника 1. Данная конструкция позволяет снизить потери урожая, однако характеризуется сложностью устройства. Прототипом заявляемой полезной модели является стеблеподъемник уборочной машины, установленный на режущем аппарате под мотовилом, имеющий форму клина, основание которого выполнено из пружинящего материала и крепится снизу к пальцевому брусу режущего сегментного аппарата и к пальцу при помощи скобообразного элемента, а 46102008.08.30 верхняя часть выполнена в виде упругого подъемного пера, которое на участке от носка до вертикальной плоскости, проходящей через носок сегмента режущего аппарата, выполнено по кривой, эквидистантной траектории движения граблин мотовила, а затем выполнено по кривой выпуклостью вверх 2. Данная конструкция способствует снижению потерь урожая путем улучшения транспортировки стеблей, однако при наличии повышенного количества убираемой массы обеспечивает недостаточную равномерность ее подачи. Задачей полезной модели является повышение качества уборки путем обеспечения равномерной подачи убираемой растительной массы на дальнейшую обработку. Достигается это тем, что у стеблеподъемника, включающего основание из пружинящего материала, которое крепится снизу к пальцевому брусу режущего сегментного аппарата и к пальцу при помощи скобообразного элемента, и верхнюю часть в виде упругого подъемного пера, данное перо выполнено из двух установленных под острым углом пластин, одна из которых длиннее и шире, чем вторая, расположенная ближе к центру жатки. На фиг. 1 изображен вид стеблеподъемника сбоку на фиг. 2 - вид сверху. Стеблеподъемник крепится к пальцевому брусу 1 жатки или косилки. Здесь также установлен пальцевый режущий аппарат с сегментами 2, пальцем 3 и прижимной пластиной 4. Основные детали прикреплены к пальцевому брусу болтом 5. Снизу пальца 3 также болтом 5 крепится пружинное основание 6 стеблеподъемника. Дополнительное крепление пружинного основания 6 осуществляется скобообразным элементом 7, в паз которого входит носок пальца 3. Спереди стеблеподъемник имеет заостренный носок 8, к которому сверху прикреплены упругие пластины 9 и 10 с острым углом раствора . Пластина 9 длиннее и шире, чем пластина 10. Обе пластины имеют одинаковый профиль рабочей поверхности, приспособленный к параметрам платформы и учитывающий траекторию движения граблин мотовила. Рабочий процесс стеблеподъемника осуществляется следующим образом. Носок 8 перемещается на минимальном расстоянии от поверхности почвы и приподнимает полегшие растения. Благодаря наличию пружинного основания 6 носок копирует поверхность поля и не делает пропусков. Приподнятые растения попадают на верхние упругие пластины 9 и 10 и скользят по ним. Острый угол раствора пластинвыбран меньше угла трения подбираемого материала по пластинам и не препятствует продольному смещению убираемых растений. При этом подаваемые растения растягиваются между пластинами 9 и 10. Разная жесткость пластин 9 и 10 способствует этому процессу. Части подаваемых растений,взаимодействующие с пластиной 10, раньше сходят со стеблеподъемника и попадают на платформу жатки, а находящиеся на более длинной пластине 9 задерживаются несколько дольше. Короткая пластина 10 установлена ближе к центру жатки, и убираемые растения раньше попадают на ее платформу. Подобное воздействие платин стеблеподъемника способствует растягиванию и более равномерной подаче растительной массы на дальнейшую обработку, а также предотвращает возможность жгутообразования. Применение стеблеподъемника позволяет повысить качество уборки за счет обеспечения равномерной и устойчивой подачи растений к рабочим органам жатки. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
