Крыша

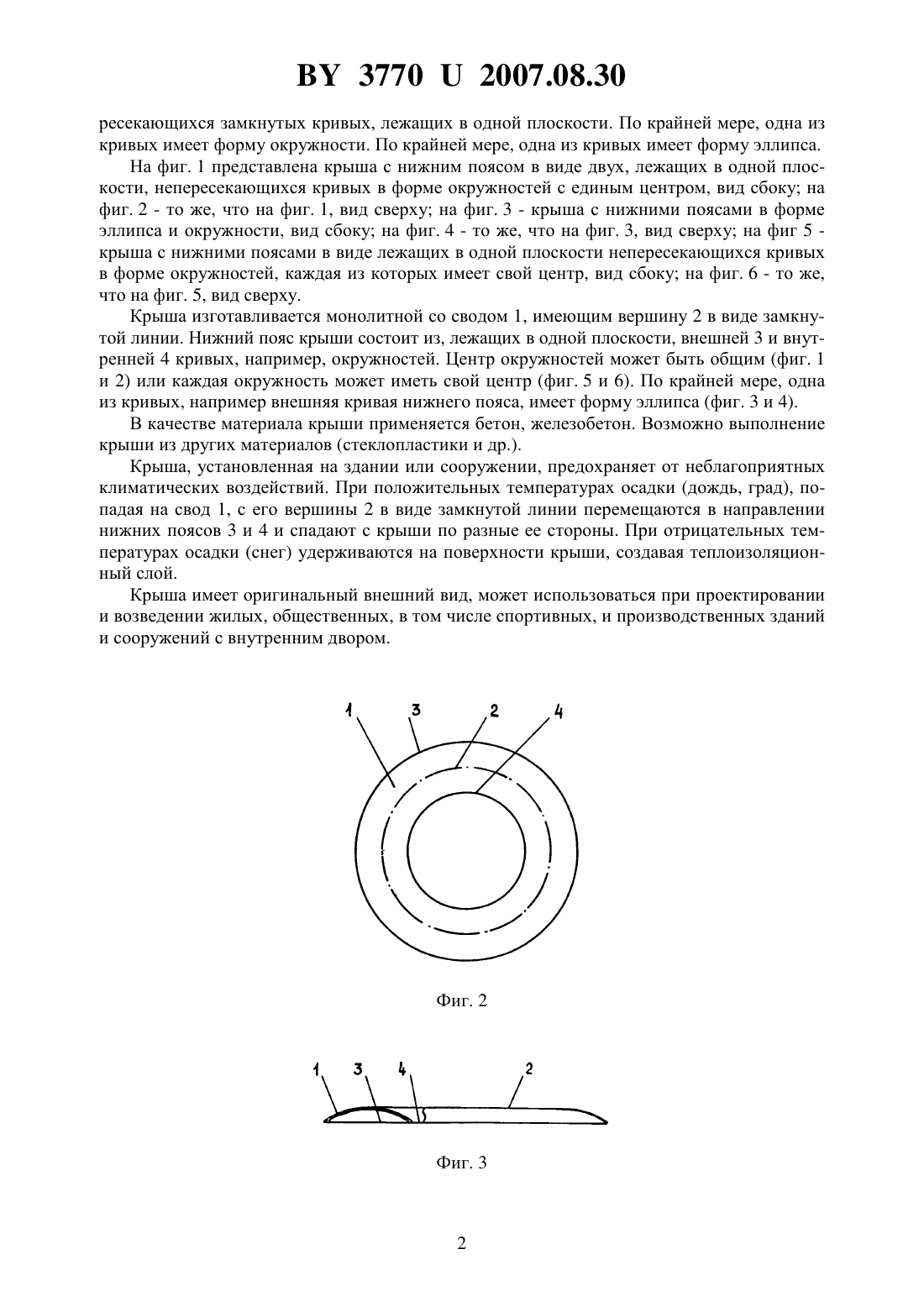

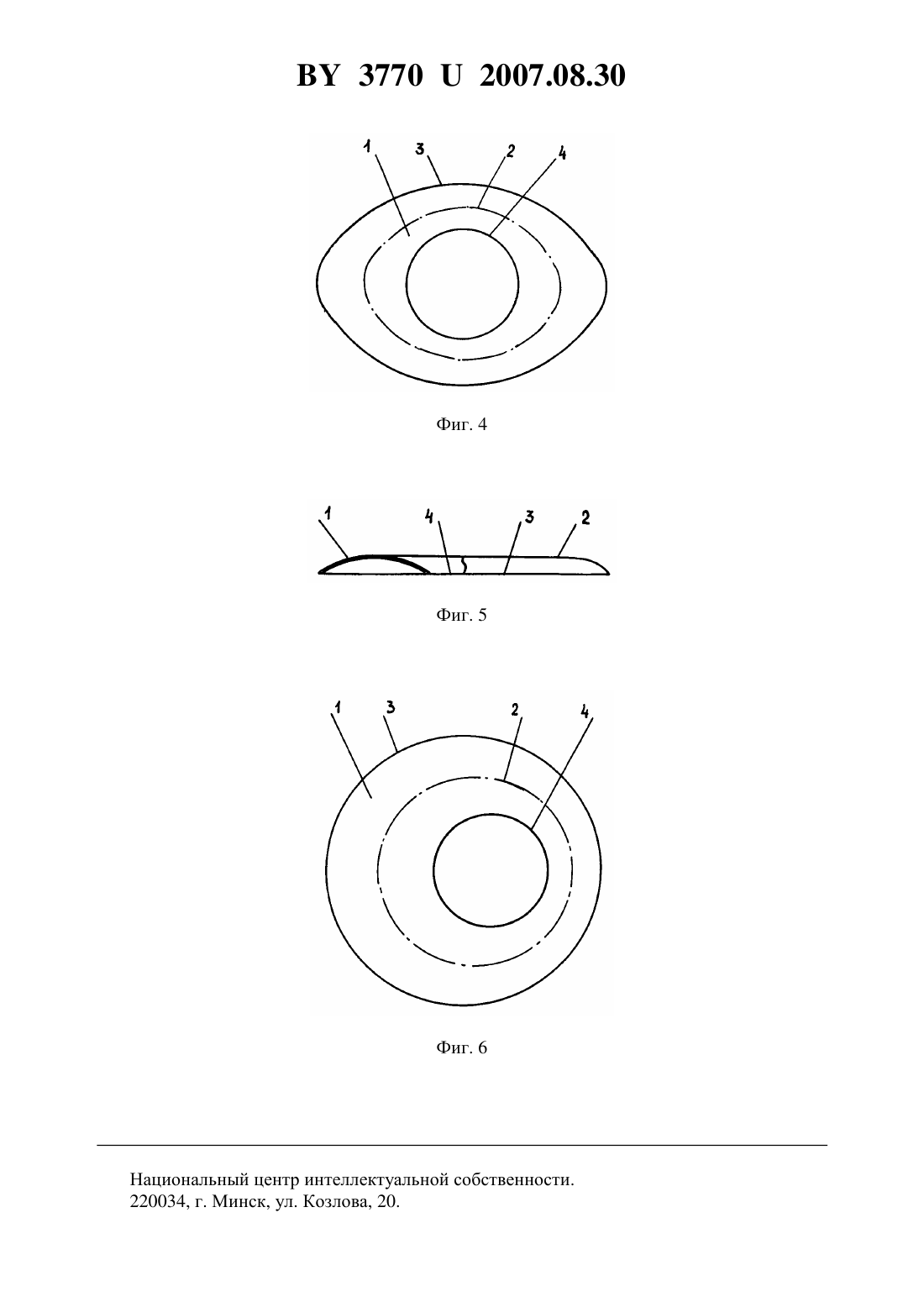

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Щепочкина Юлия Алексеевна(72) Автор Щепочкина Юлия Алексеевна(73) Патентообладатель Щепочкина Юлия Алексеевна(57) 1. Крыша со сводом арочного очертания и криволинейным нижним поясом в форме окружности, отличающаяся тем, что выполнена монолитной с вершиной свода в виде замкнутой линии. 2. Крыша по п. 1, отличающаяся тем, что нижний пояс выполнен в виде внешней и внутренней непересекающихся замкнутых кривых, лежащих в одной плоскости. 3. Крыша по п. 2, отличающаяся тем, что, по крайней мере, одна из кривых имеет форму окружности. 4. Крыша по п. 2, отличающаяся тем, что по крайней мере, одна из кривых имеет форму эллипса. Полезная модель относится к области стройиндустрии и касается, преимущественно,конструкции бетонной (железобетонной) крыши для зданий и сооружений. Известна крыша из бетона (железобетона) с купольным (арочного очертания) сводом и криволинейным нижним поясом в форме окружности 1, 2. Крыша такого вида не предназначена для зданий большой протяженности. Задача полезной модели - расширение функциональных возможностей крыш. Технический результат достигается тем, что крыша со сводом арочного очертания и криволинейным нижним поясом в форме окружности выполнена монолитной с вершиной свода в виде замкнутой линии. Нижний пояс выполнен в виде внешней и внутренней непе 37702007.08.30 ресекающихся замкнутых кривых, лежащих в одной плоскости. По крайней мере, одна из кривых имеет форму окружности. По крайней мере, одна из кривых имеет форму эллипса. На фиг. 1 представлена крыша с нижним поясом в виде двух, лежащих в одной плоскости, непересекающихся кривых в форме окружностей с единым центром, вид сбоку на фиг. 2 - то же, что на фиг. 1, вид сверху на фиг. 3 - крыша с нижними поясами в форме эллипса и окружности, вид сбоку на фиг. 4 - то же, что на фиг. 3, вид сверху на фиг 5 крыша с нижними поясами в виде лежащих в одной плоскости непересекающихся кривых в форме окружностей, каждая из которых имеет свой центр, вид сбоку на фиг. 6 - то же,что на фиг. 5, вид сверху. Крыша изготавливается монолитной со сводом 1, имеющим вершину 2 в виде замкнутой линии. Нижний пояс крыши состоит из, лежащих в одной плоскости, внешней 3 и внутренней 4 кривых, например, окружностей. Центр окружностей может быть общим (фиг. 1 и 2) или каждая окружность может иметь свой центр (фиг. 5 и 6). По крайней мере, одна из кривых, например внешняя кривая нижнего пояса, имеет форму эллипса (фиг. 3 и 4). В качестве материала крыши применяется бетон, железобетон. Возможно выполнение крыши из других материалов (стеклопластики и др.). Крыша, установленная на здании или сооружении, предохраняет от неблагоприятных климатических воздействий. При положительных температурах осадки (дождь, град), попадая на свод 1, с его вершины 2 в виде замкнутой линии перемещаются в направлении нижних поясов 3 и 4 и спадают с крыши по разные ее стороны. При отрицательных температурах осадки (снег) удерживаются на поверхности крыши, создавая теплоизоляционный слой. Крыша имеет оригинальный внешний вид, может использоваться при проектировании и возведении жилых, общественных, в том числе спортивных, и производственных зданий и сооружений с внутренним двором. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
