Прибор для определения несущей способности грунта

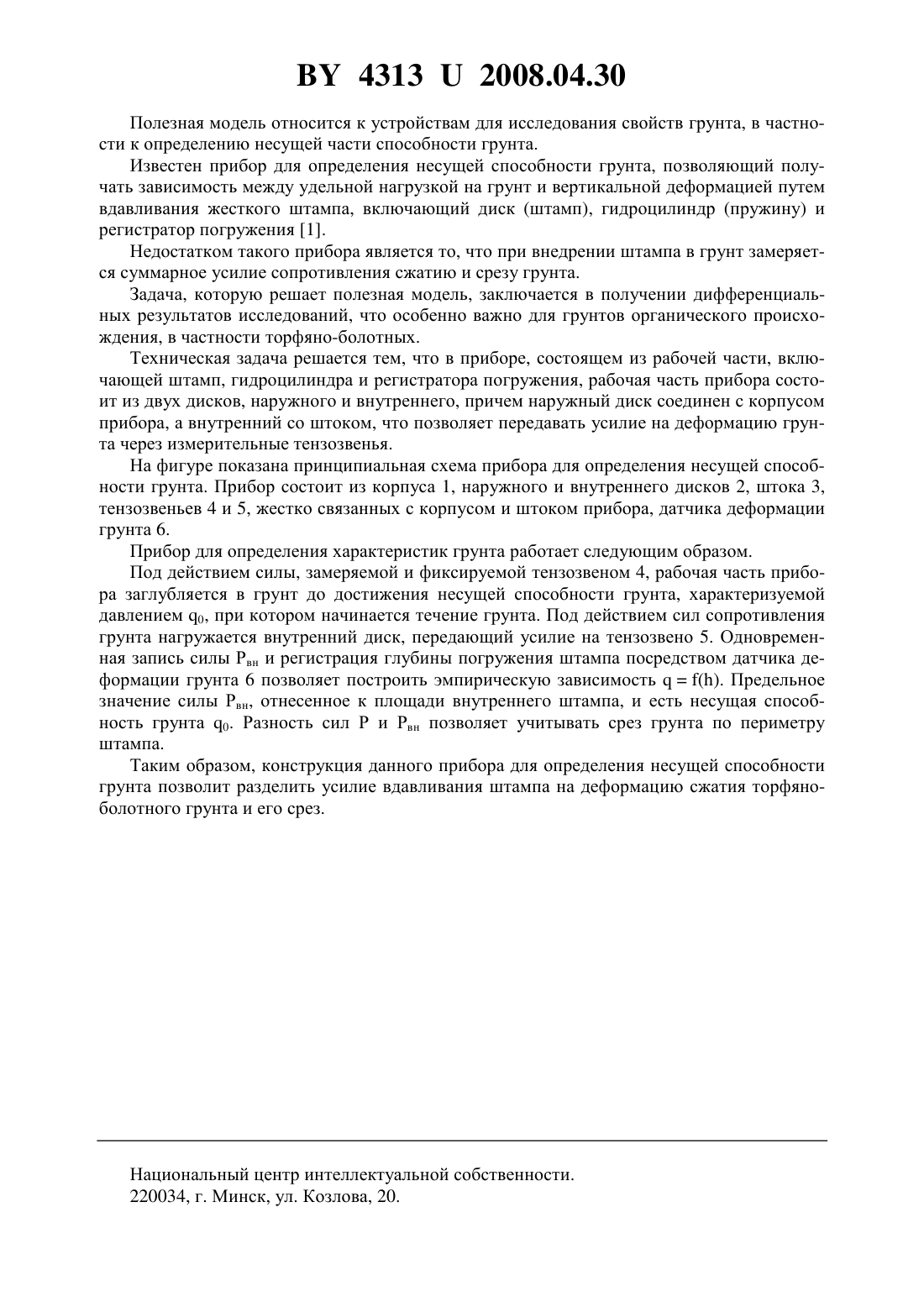

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ НЕСУЩЕЙ СПОСОБНОСТИ ГРУНТА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Ляхов Алексей Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Прибор для определения несущей способности грунта, состоящий из рабочей части,включающей штамп, гидроцилиндра и регистратора погружения, отличающийся тем, что рабочая часть прибора состоит из двух дисков, наружного и внутреннего, причем наружный диск соединен с корпусом прибора, а внутренний со штоком, что позволяет передавать усилие на деформацию грунта через измерительные тензозвенья.(56) 1. Кошарный Н.Ф. Технико-эксплуатационные свойства автомобилей высокой проходимости. - Киев Вища школа. Головное изд-во, 1981. - 208 с, С. 33. 43132008.04.30 Полезная модель относится к устройствам для исследования свойств грунта, в частности к определению несущей части способности грунта. Известен прибор для определения несущей способности грунта, позволяющий получать зависимость между удельной нагрузкой на грунт и вертикальной деформацией путем вдавливания жесткого штампа, включающий диск (штамп), гидроцилиндр (пружину) и регистратор погружения 1. Недостатком такого прибора является то, что при внедрении штампа в грунт замеряется суммарное усилие сопротивления сжатию и срезу грунта. Задача, которую решает полезная модель, заключается в получении дифференциальных результатов исследований, что особенно важно для грунтов органического происхождения, в частности торфяно-болотных. Техническая задача решается тем, что в приборе, состоящем из рабочей части, включающей штамп, гидроцилиндра и регистратора погружения, рабочая часть прибора состоит из двух дисков, наружного и внутреннего, причем наружный диск соединен с корпусом прибора, а внутренний со штоком, что позволяет передавать усилие на деформацию грунта через измерительные тензозвенья. На фигуре показана принципиальная схема прибора для определения несущей способности грунта. Прибор состоит из корпуса 1, наружного и внутреннего дисков 2, штока 3,тензозвеньев 4 и 5, жестко связанных с корпусом и штоком прибора, датчика деформации грунта 6. Прибор для определения характеристик грунта работает следующим образом. Под действием силы, замеряемой и фиксируемой тензозвеном 4, рабочая часть прибора заглубляется в грунт до достижения несущей способности грунта, характеризуемой давлением 0, при котором начинается течение грунта. Под действием сил сопротивления грунта нагружается внутренний диск, передающий усилие на тензозвено 5. Одновременная запись силы Рвн и регистрация глубины погружения штампа посредством датчика деформации грунта 6 позволяет построить эмпирическую зависимость. Предельное значение силы Рвн, отнесенное к площади внутреннего штампа, и есть несущая способность грунта 0. Разность сил Р и Рвн позволяет учитывать срез грунта по периметру штампа. Таким образом, конструкция данного прибора для определения несущей способности грунта позволит разделить усилие вдавливания штампа на деформацию сжатия торфяноболотного грунта и его срез. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
