Устройство для измерения радиального прироста хвойных пород деревьев

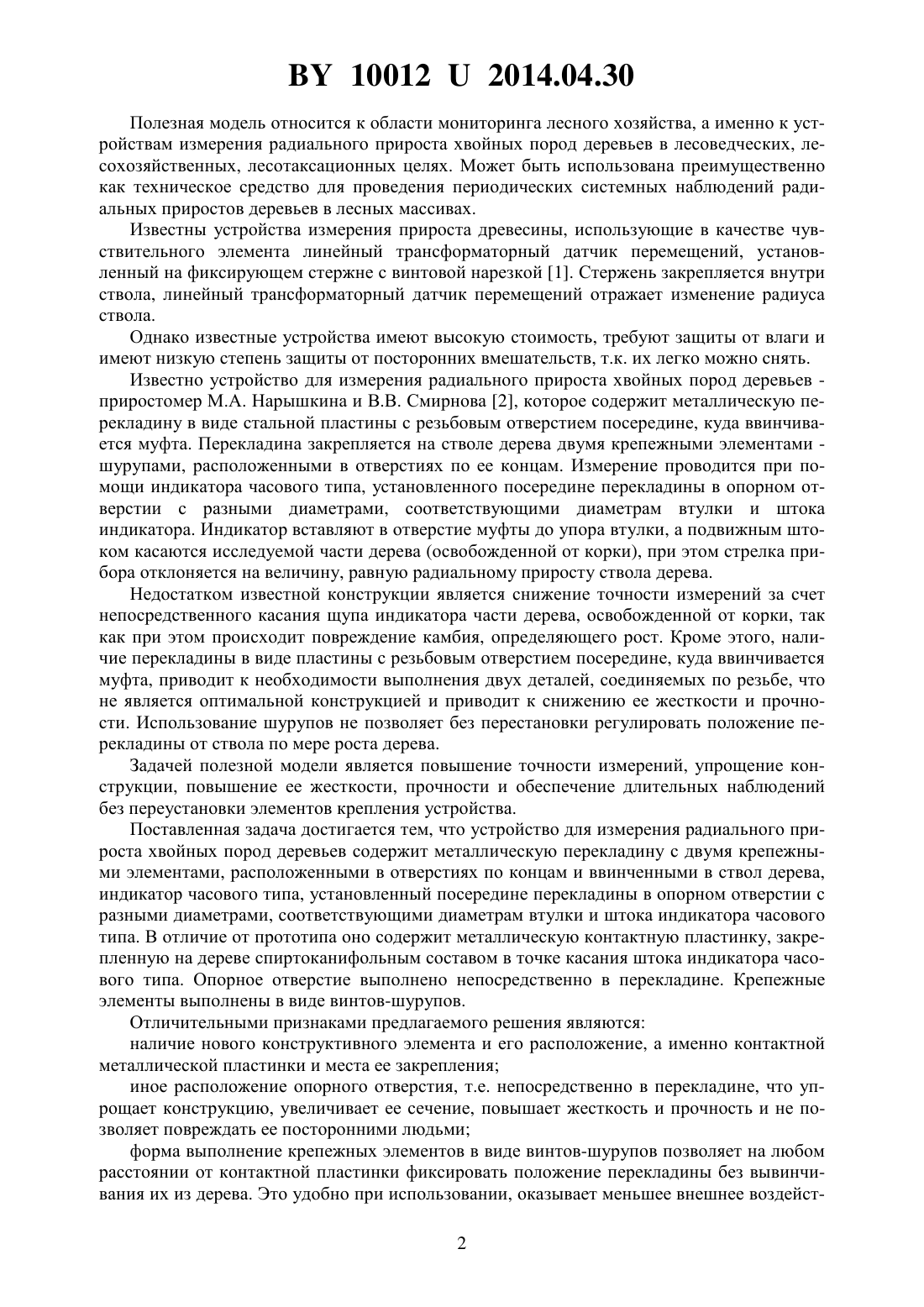

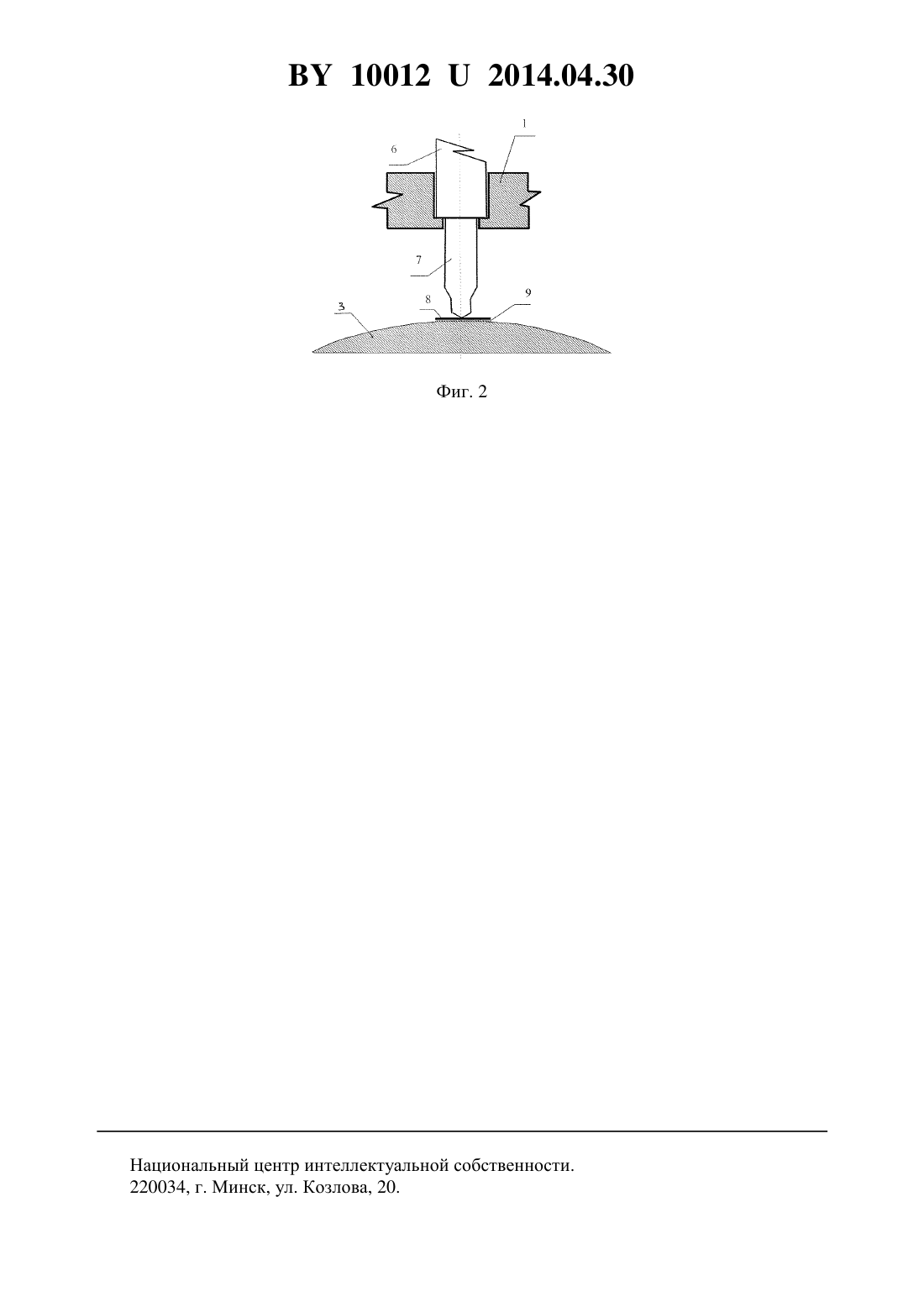

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАДИАЛЬНОГО ПРИРОСТА ХВОЙНЫХ ПОРОД ДЕРЕВЬЕВ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Болботунов Афанасий Астафьевич Лесковец Сергей Васильевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство для измерения радиального прироста хвойных пород деревьев, содержащее металлическую перекладину с двумя крепежными элементами, расположенными в отверстиях по ее концам и ввинченными в ствол дерева, индикатор часового типа, установленный посередине перекладины в опорном отверстии с разными диаметрами, соответствующими диаметрам втулки и штока индикатора часового типа, отличающееся тем,что содержит металлическую контактную пластинку, закрепленную на дереве спиртоканифольным составом в точке касания штока индикатора часового типа, опорное отверстие выполнено непосредственно в перекладине, а крепежные элементы выполнены в виде винтов-шурупов. 100122014.04.30 Полезная модель относится к области мониторинга лесного хозяйства, а именно к устройствам измерения радиального прироста хвойных пород деревьев в лесоведческих, лесохозяйственных, лесотаксационных целях. Может быть использована преимущественно как техническое средство для проведения периодических системных наблюдений радиальных приростов деревьев в лесных массивах. Известны устройства измерения прироста древесины, использующие в качестве чувствительного элемента линейный трансформаторный датчик перемещений, установленный на фиксирующем стержне с винтовой нарезкой 1. Стержень закрепляется внутри ствола, линейный трансформаторный датчик перемещений отражает изменение радиуса ствола. Однако известные устройства имеют высокую стоимость, требуют защиты от влаги и имеют низкую степень защиты от посторонних вмешательств, т.к. их легко можно снять. Известно устройство для измерения радиального прироста хвойных пород деревьев приростомер М.А. Нарышкина и В.В. Смирнова 2, которое содержит металлическую перекладину в виде стальной пластины с резьбовым отверстием посередине, куда ввинчивается муфта. Перекладина закрепляется на стволе дерева двумя крепежными элементами шурупами, расположенными в отверстиях по ее концам. Измерение проводится при помощи индикатора часового типа, установленного посередине перекладины в опорном отверстии с разными диаметрами, соответствующими диаметрам втулки и штока индикатора. Индикатор вставляют в отверстие муфты до упора втулки, а подвижным штоком касаются исследуемой части дерева (освобожденной от корки), при этом стрелка прибора отклоняется на величину, равную радиальному приросту ствола дерева. Недостатком известной конструкции является снижение точности измерений за счет непосредственного касания щупа индикатора части дерева, освобожденной от корки, так как при этом происходит повреждение камбия, определяющего рост. Кроме этого, наличие перекладины в виде пластины с резьбовым отверстием посередине, куда ввинчивается муфта, приводит к необходимости выполнения двух деталей, соединяемых по резьбе, что не является оптимальной конструкцией и приводит к снижению ее жесткости и прочности. Использование шурупов не позволяет без перестановки регулировать положение перекладины от ствола по мере роста дерева. Задачей полезной модели является повышение точности измерений, упрощение конструкции, повышение ее жесткости, прочности и обеспечение длительных наблюдений без переустановки элементов крепления устройства. Поставленная задача достигается тем, что устройство для измерения радиального прироста хвойных пород деревьев содержит металлическую перекладину с двумя крепежными элементами, расположенными в отверстиях по концам и ввинченными в ствол дерева,индикатор часового типа, установленный посередине перекладины в опорном отверстии с разными диаметрами, соответствующими диаметрам втулки и штока индикатора часового типа. В отличие от прототипа оно содержит металлическую контактную пластинку, закрепленную на дереве спиртоканифольным составом в точке касания штока индикатора часового типа. Опорное отверстие выполнено непосредственно в перекладине. Крепежные элементы выполнены в виде винтов-шурупов. Отличительными признаками предлагаемого решения являются наличие нового конструктивного элемента и его расположение, а именно контактной металлической пластинки и места ее закрепления иное расположение опорного отверстия, т.е. непосредственно в перекладине, что упрощает конструкцию, увеличивает ее сечение, повышает жесткость и прочность и не позволяет повреждать ее посторонними людьми форма выполнение крепежных элементов в виде винтов-шурупов позволяет на любом расстоянии от контактной пластинки фиксировать положение перекладины без вывинчивания их из дерева. Это удобно при использовании, оказывает меньшее внешнее воздейст 2 100122014.04.30 вие на дерево и повышает надежность фиксации перекладины, что сказывается на точности измерения наличие контактной металлической пластинки и клеевой прослойки в виде спиртоканифольного состава позволяет штоку индикатора касаться не поверхности дерева, а середины контактной металлической пластинки, уменьшая величину контактного давления и не приводя к образованию лунки в точке касания, влияющей на точность измерения. При этом спирт состава быстро испаряется, а канифоль, обладая хорошими клеящими свойствами и близким органическим составом к дереву, пропитывает место установки и не влияет на его рост. Высокая температура плавления канифоли до 130 С позволяет надежно фиксировать металлическую контактную пластинку при любой прогнозируемой температуре окружающей среды и изменении ее влажности. Полезная модель поясняется фигурами. На фиг. 1 изображен общий вид устройства для измерения радиального прироста хвойных пород деревьев. На фиг. 2 изображена в разрезе установочная база измерения индикатора часового типа, узел . Полезная модель содержит металлическую перекладину 1, по концам которой в ее отверстиях расположены крепежные элементы в виде двух винтов-шурупов 2, ввинченные в ствол дерева 3 и фиксирующие с помощью гаек 4 положение перекладины относительно дерева. Непосредственно в перекладине 1 посередине выполнено опорное отверстие с разными диаметрами отверстий, куда вставлен индикатор часового типа 5. В опорном отверстии он опирается втулкой 6 на уступ в перекладине 1, а шток 7, свободно проходя через отверстие, касается середины металлической контактной пластинки 8, закрепленной на дереве клеевой прослойкой 9, в качестве которой использован спиртоканифольный состав. В предлагаемой полезной модели металлическая перекладина 1 может изготавливается из прутка круглого сечения, например из стали Ст. 3, с нанесением на поверхность антикоррозионного защитного покрытия в виде воронения или оцинкования. Металлическая контактная пластинка 8 изготовлена из нержавеющей стали, например 1810, толщиной 0,2 мм и может иметь площадь 60100 мм 2. В полезной модели используется индикатор 5-часового типа, например ИЧ 10 МД класса 0 ГОСТ 577-68, имеющий наибольшее измерительное усилие 1,5 Н. Он имеет цену деления 0,01 мм с пределом измерения 0-10 мм. Для приготовления состава клеевой прослойки использован спирт и канифоль в весовом соотношении соответственно 104, который наносится на исследуемую часть дерева, например, кисточкой. Измерения проводятся путем установки втулки 6 индикатора 5 в опорное отверстие металлической перекладины 1 и касанием штоком 7 металлической контактной пластинки 8. Отсчет берется по шкале индикатора 5. Переустановка перекладины 1 производится по мере роста диаметра ствола дерева и исчерпания предела измерения индикатора 5 путем фиксации гайками 4 на ее винтовой части винтов-шурупов 2 на большем расстоянии от контактной пластинки 9. Этот процесс происходит без вывинчивания крепежных элементов 2 из ствола дерева 3. Использование полезной модели позволит повысить точность измерений, упростить конструкцию, повысить ее жесткость и обеспечить длительные наблюдения без переустановки элементов крепления. Кроме того, покрытие спиртоканифольным составом исследуемой части дерева уменьшает флуктуации величин прироста из-за изменения влажности окружающей среды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
