Установка для синтеза тугоплавких соединений

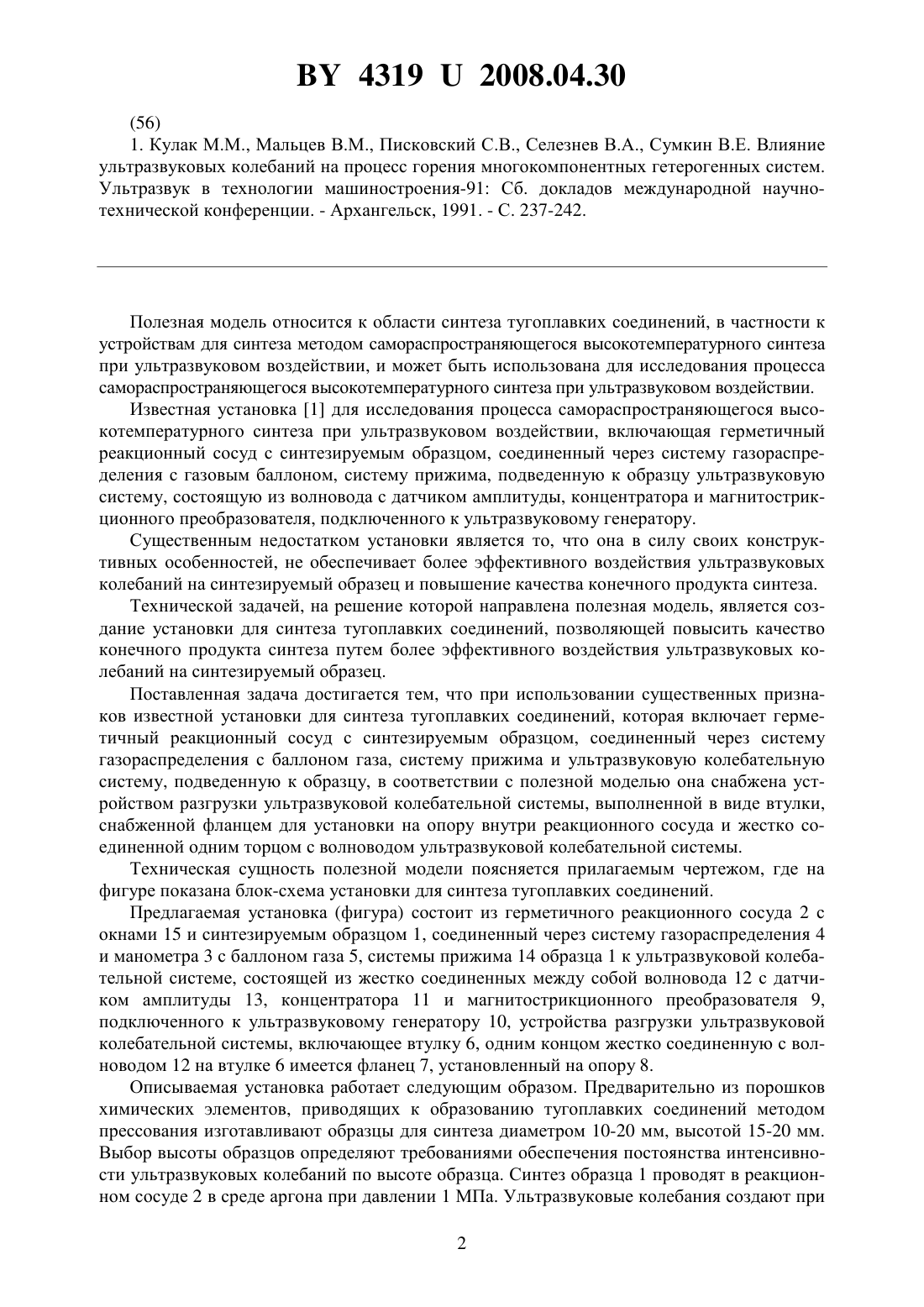

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ СИНТЕЗА ТУГОПЛАВКИХ СОЕДИНЕНИЙ(71) Заявитель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Клубович Владимир Владимирович Кулак Михаил Михайлович Платонов Леонид Леонидович(73) Патентообладатель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(57) Установка для синтеза тугоплавких соединений, преимущественно методом самораспространяющегося высокотемпературного синтеза при ультразвуковом воздействии,включающая герметичный реакционный сосуд с синтезируемым образцом, соединенный через систему газораспределения с баллоном газа, систему прижима и ультразвуковую колебательную систему, подведенную к образцу, отличающаяся тем, что она снабжена устройством разгрузки ультразвуковой колебательной системы, выполненной в виде втулки, снабженной фланцем для установки на опору внутри реакционного сосуда и жестко соединенной одним торцом с волноводом ультразвуковой колебательной системы.(56) 1. Кулак М.М., Мальцев В.М., Писковский С.В., Селезнев В.А., Сумкин В.Е. Влияние ультразвуковых колебаний на процесс горения многокомпонентных гетерогенных систем. Ультразвук в технологии машиностроения-91 Сб. докладов международной научнотехнической конференции. - Архангельск, 1991. - С. 237-242. Полезная модель относится к области синтеза тугоплавких соединений, в частности к устройствам для синтеза методом самораспространяющегося высокотемпературного синтеза при ультразвуковом воздействии, и может быть использована для исследования процесса самораспространяющегося высокотемпературного синтеза при ультразвуковом воздействии. Известная установка 1 для исследования процесса самораспространяющегося высокотемпературного синтеза при ультразвуковом воздействии, включающая герметичный реакционный сосуд с синтезируемым образцом, соединенный через систему газораспределения с газовым баллоном, систему прижима, подведенную к образцу ультразвуковую систему, состоящую из волновода с датчиком амплитуды, концентратора и магнитострикционного преобразователя, подключенного к ультразвуковому генератору. Существенным недостатком установки является то, что она в силу своих конструктивных особенностей, не обеспечивает более эффективного воздействия ультразвуковых колебаний на синтезируемый образец и повышение качества конечного продукта синтеза. Технической задачей, на решение которой направлена полезная модель, является создание установки для синтеза тугоплавких соединений, позволяющей повысить качество конечного продукта синтеза путем более эффективного воздействия ультразвуковых колебаний на синтезируемый образец. Поставленная задача достигается тем, что при использовании существенных признаков известной установки для синтеза тугоплавких соединений, которая включает герметичный реакционный сосуд с синтезируемым образцом, соединенный через систему газораспределения с баллоном газа, систему прижима и ультразвуковую колебательную систему, подведенную к образцу, в соответствии с полезной моделью она снабжена устройством разгрузки ультразвуковой колебательной системы, выполненной в виде втулки,снабженной фланцем для установки на опору внутри реакционного сосуда и жестко соединенной одним торцом с волноводом ультразвуковой колебательной системы. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре показана блок-схема установки для синтеза тугоплавких соединений. Предлагаемая установка (фигура) состоит из герметичного реакционного сосуда 2 с окнами 15 и синтезируемым образцом 1, соединенный через систему газораспределения 4 и манометра 3 с баллоном газа 5, системы прижима 14 образца 1 к ультразвуковой колебательной системе, состоящей из жестко соединенных между собой волновода 12 с датчиком амплитуды 13, концентратора 11 и магнитострикционного преобразователя 9,подключенного к ультразвуковому генератору 10, устройства разгрузки ультразвуковой колебательной системы, включающее втулку 6, одним концом жестко соединенную с волноводом 12 на втулке 6 имеется фланец 7, установленный на опору 8. Описываемая установка работает следующим образом. Предварительно из порошков химических элементов, приводящих к образованию тугоплавких соединений методом прессования изготавливают образцы для синтеза диаметром 10-20 мм, высотой 15-20 мм. Выбор высоты образцов определяют требованиями обеспечения постоянства интенсивности ультразвуковых колебаний по высоте образца. Синтез образца 1 проводят в реакционном сосуде 2 в среде аргона при давлении 1 МПа. Ультразвуковые колебания создают при 2 43192008.04.30 помощи магнитострикционного преобразователя 9, запитываемого от ультразвукового генератора 10. Ультразвуковые колебания от магнитострикционного преобразователя 9 усиливают коническим концентратором 11 и передают волноводу 12. Контроль амплитуды колебаний волновода во время синтеза проводят датчиком амплитуды 13. Для увеличения стабильности работы ультразвуковой колебательной системы используют устройство разгрузки ультразвуковой колебательной системы, состоящее из втулки 6, снабженной фланцем 7 и опоры 8. В процессе синтеза образец 1 устанавливают на торец волновода 12. Акустический контакт между волноводом 12 и образцом 1 создают с помощью системы прижима 14. Экспериментально подтверждено, что в сравнении с прототипом, предложенная установка позволяет повысить эффективность воздействия ультразвуковых колебаний на синтезируемый образец и качество конечного продукта синтеза. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
