Прибор для определения силового воздействия струи на поверхность

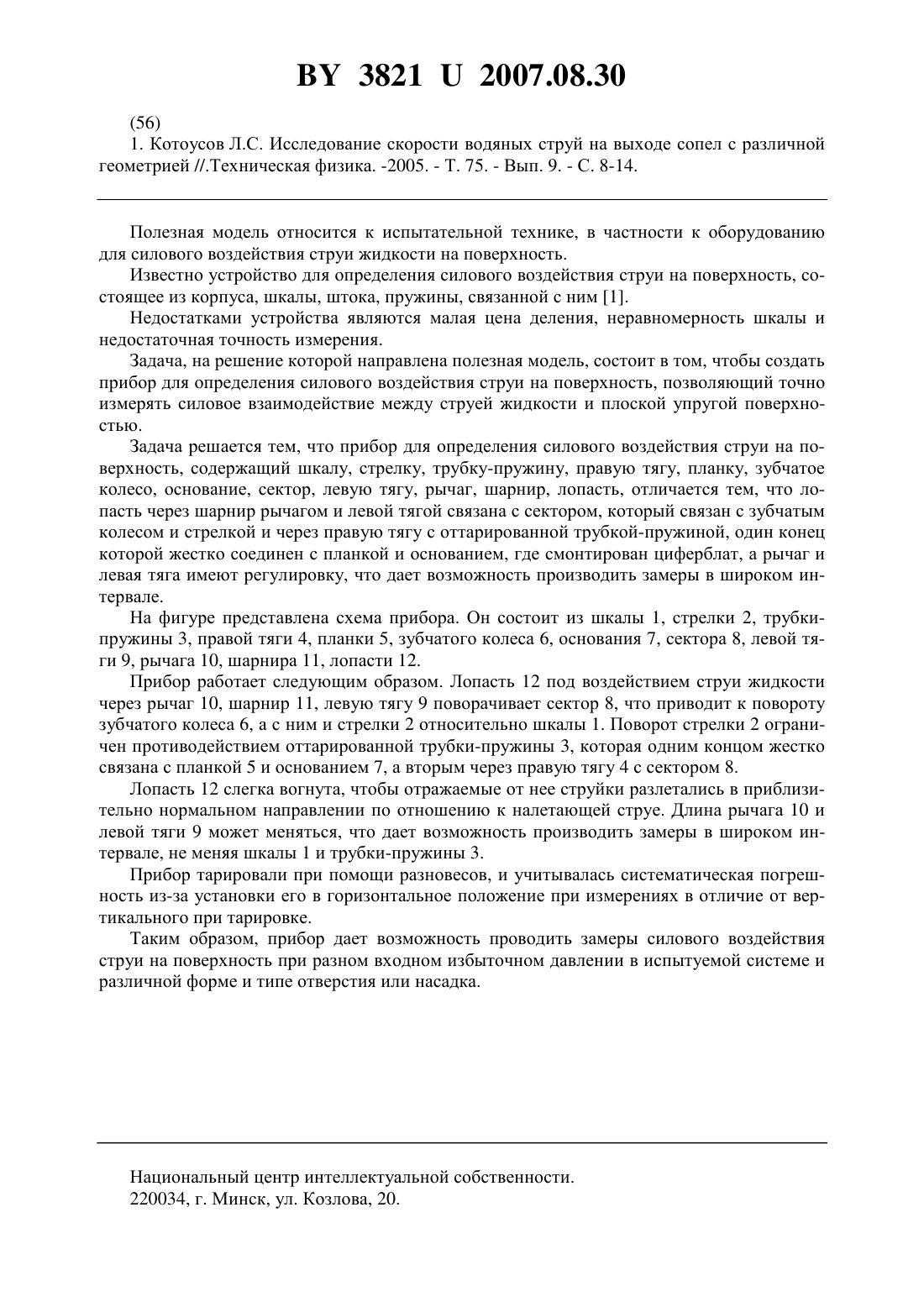

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ СИЛОВОГО ВОЗДЕЙСТВИЯ СТРУИ НА ПОВЕРХНОСТЬ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Бетеня Григорий Филиппович Литовчик Дмитрий Петрович Декевич Павел Антонович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Прибор для определения силового воздействия струи на поверхность, содержащий шкалу, стрелку, трубку-пружину, правую тягу, планку, зубчатое колесо, основание, сектор, левую тягу, рычаг, шарнир, лопасть, отличающийся тем, что лопасть через шарнир рычагом и левой тягой связана с сектором, который связан с зубчатым колесом и стрелкой, и через правую тягу - с оттарированной трубкой-пружиной, один конец которой жестко соединен с планкой и основанием, где смонтирован циферблат. 2. Прибор для определения силового воздействия струи на поверхность по п. 1, отличающийся тем, что рычаг и левая тяга имеют регулировку, что дает возможность производить замеры в широком интервале.(56) 1. Котоусов Л.С. Исследование скорости водяных струй на выходе сопел с различной геометрией //.Техническая физика. -2005. - Т. 75. - Вып. 9. - С. 8-14. Полезная модель относится к испытательной технике, в частности к оборудованию для силового воздействия струи жидкости на поверхность. Известно устройство для определения силового воздействия струи на поверхность, состоящее из корпуса, шкалы, штока, пружины, связанной с ним 1. Недостатками устройства являются малая цена деления, неравномерность шкалы и недостаточная точность измерения. Задача, на решение которой направлена полезная модель, состоит в том, чтобы создать прибор для определения силового воздействия струи на поверхность, позволяющий точно измерять силовое взаимодействие между струей жидкости и плоской упругой поверхностью. Задача решается тем, что прибор для определения силового воздействия струи на поверхность, содержащий шкалу, стрелку, трубку-пружину, правую тягу, планку, зубчатое колесо, основание, сектор, левую тягу, рычаг, шарнир, лопасть, отличается тем, что лопасть через шарнир рычагом и левой тягой связана с сектором, который связан с зубчатым колесом и стрелкой и через правую тягу с оттарированной трубкой-пружиной, один конец которой жестко соединен с планкой и основанием, где смонтирован циферблат, а рычаг и левая тяга имеют регулировку, что дает возможность производить замеры в широком интервале. На фигуре представлена схема прибора. Он состоит из шкалы 1, стрелки 2, трубкипружины 3, правой тяги 4, планки 5, зубчатого колеса 6, основания 7, сектора 8, левой тяги 9, рычага 10, шарнира 11, лопасти 12. Прибор работает следующим образом. Лопасть 12 под воздействием струи жидкости через рычаг 10, шарнир 11, левую тягу 9 поворачивает сектор 8, что приводит к повороту зубчатого колеса 6, а с ним и стрелки 2 относительно шкалы 1. Поворот стрелки 2 ограничен противодействием оттарированной трубки-пружины 3, которая одним концом жестко связана с планкой 5 и основанием 7, а вторым через правую тягу 4 с сектором 8. Лопасть 12 слегка вогнута, чтобы отражаемые от нее струйки разлетались в приблизительно нормальном направлении по отношению к налетающей струе. Длина рычага 10 и левой тяги 9 может меняться, что дает возможность производить замеры в широком интервале, не меняя шкалы 1 и трубки-пружины 3. Прибор тарировали при помощи разновесов, и учитывалась систематическая погрешность из-за установки его в горизонтальное положение при измерениях в отличие от вертикального при тарировке. Таким образом, прибор дает возможность проводить замеры силового воздействия струи на поверхность при разном входном избыточном давлении в испытуемой системе и различной форме и типе отверстия или насадка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
