Шестереночный ключ

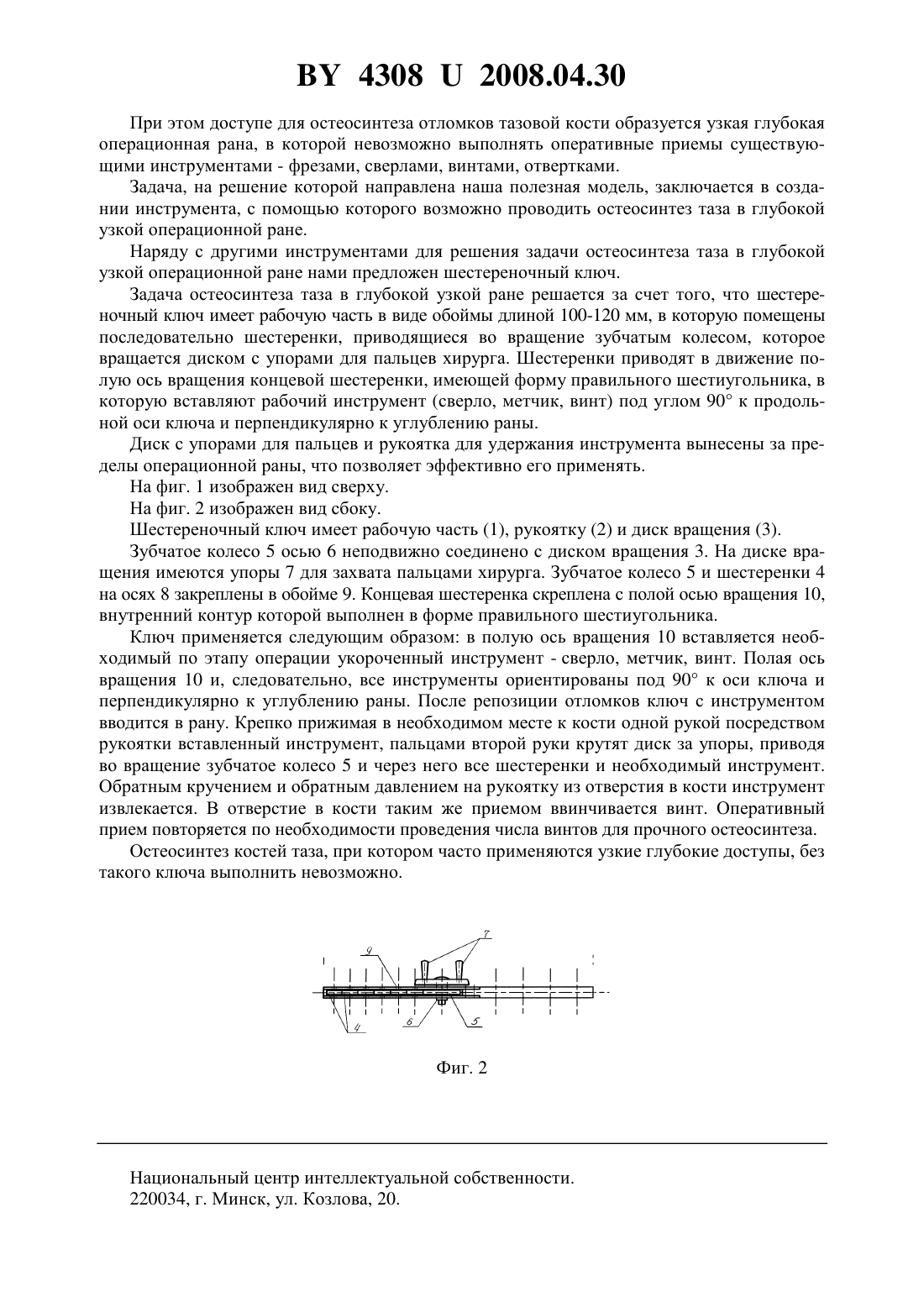

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр радиационной медицины и экологии человека(72) Авторы Дятлов Михаил Михайлович Шерепо Константин Михайлович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека(57) Шестереночный ключ, представляющий собой устройство, состоящее из рабочей части,выполненной в виде обоймы длиной 100-120 мм, в которую последовательно помещены шестеренки и зубчатое колесо для возможности приведения в движение шестеренок, диск с упорами для пальцев с возможностью приведения в движение зубчатого колеса, а концевая шестеренка полая и имеет внутренний контур в форме правильного шестиугольника с возможностью вставления дополнительного инструмента под прямым углом к плоскости вращения шестеренки.(56) 1. Дятлов М.М. Неотложная и срочная помощь при тяжелых травмах таза. - Гомель ИММС НАНБ, 2003. - С. 222-223. Полезная модель относится к медицине, а именно к оперативной травматологии и ортопедии. При сложных переломах таза с повреждением вертлужной впадины со смещенными отломками применяют открытую репозицию с последующим металлоостеосинтезом. Более щадящими являются медиальные доступы и среди них повздошный медиальный внебрюшинный доступ М.М. Дятлова 1. 43082008.04.30 При этом доступе для остеосинтеза отломков тазовой кости образуется узкая глубокая операционная рана, в которой невозможно выполнять оперативные приемы существующими инструментами - фрезами, сверлами, винтами, отвертками. Задача, на решение которой направлена наша полезная модель, заключается в создании инструмента, с помощью которого возможно проводить остеосинтез таза в глубокой узкой операционной ране. Наряду с другими инструментами для решения задачи остеосинтеза таза в глубокой узкой операционной ране нами предложен шестереночный ключ. Задача остеосинтеза таза в глубокой узкой ране решается за счет того, что шестереночный ключ имеет рабочую часть в виде обоймы длиной 100-120 мм, в которую помещены последовательно шестеренки, приводящиеся во вращение зубчатым колесом, которое вращается диском с упорами для пальцев хирурга. Шестеренки приводят в движение полую ось вращения концевой шестеренки, имеющей форму правильного шестиугольника, в которую вставляют рабочий инструмент (сверло, метчик, винт) под углом 90 к продольной оси ключа и перпендикулярно к углублению раны. Диск с упорами для пальцев и рукоятка для удержания инструмента вынесены за пределы операционной раны, что позволяет эффективно его применять. На фиг. 1 изображен вид сверху. На фиг. 2 изображен вид сбоку. Шестереночный ключ имеет рабочую часть (1), рукоятку (2) и диск вращения (3). Зубчатое колесо 5 осью 6 неподвижно соединено с диском вращения 3. На диске вращения имеются упоры 7 для захвата пальцами хирурга. Зубчатое колесо 5 и шестеренки 4 на осях 8 закреплены в обойме 9. Концевая шестеренка скреплена с полой осью вращения 10,внутренний контур которой выполнен в форме правильного шестиугольника. Ключ применяется следующим образом в полую ось вращения 10 вставляется необходимый по этапу операции укороченный инструмент - сверло, метчик, винт. Полая ось вращения 10 и, следовательно, все инструменты ориентированы под 90 к оси ключа и перпендикулярно к углублению раны. После репозиции отломков ключ с инструментом вводится в рану. Крепко прижимая в необходимом месте к кости одной рукой посредством рукоятки вставленный инструмент, пальцами второй руки крутят диск за упоры, приводя во вращение зубчатое колесо 5 и через него все шестеренки и необходимый инструмент. Обратным кручением и обратным давлением на рукоятку из отверстия в кости инструмент извлекается. В отверстие в кости таким же приемом ввинчивается винт. Оперативный прием повторяется по необходимости проведения числа винтов для прочного остеосинтеза. Остеосинтез костей таза, при котором часто применяются узкие глубокие доступы, без такого ключа выполнить невозможно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
