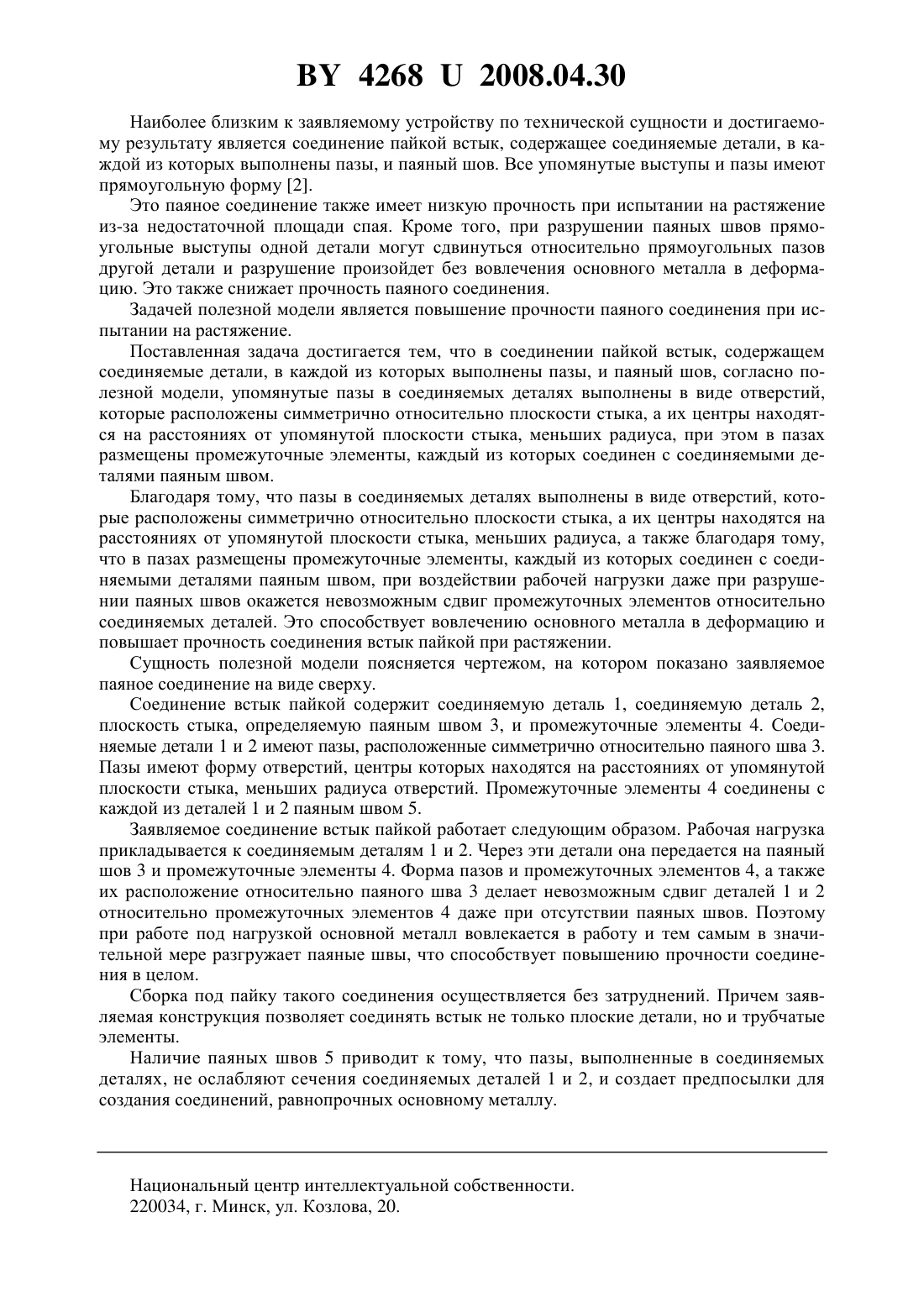

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Латыпова Елена Юрьевна Цумарев Юрий Алексеевич Кибкова Диана Петровна Тарасенко Ирина Владимировна Радченко Александр Адамович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Соединение пайкой встык, содержащее соединяемые детали, в каждой из которых выполнены пазы, и паяный шов, отличающееся тем, что упомянутые пазы в соединяемых деталях выполнены в виде отверстий, которые расположены симметрично относительно плоскости стыка, а их центры находятся на расстояниях от упомянутой плоскости стыка,меньших радиуса при этом в пазах размещены промежуточные элементы, каждый из которых соединен с соединяемыми деталями паяным швом. Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно соединение пайкой встык, содержащее соединяемые детали и паяный шов,расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, что обусловлено малой площадью спая. 42682008.04.30 Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является соединение пайкой встык, содержащее соединяемые детали, в каждой из которых выполнены пазы, и паяный шов. Все упомянутые выступы и пазы имеют прямоугольную форму 2. Это паяное соединение также имеет низкую прочность при испытании на растяжение из-за недостаточной площади спая. Кроме того, при разрушении паяных швов прямоугольные выступы одной детали могут сдвинуться относительно прямоугольных пазов другой детали и разрушение произойдет без вовлечения основного металла в деформацию. Это также снижает прочность паяного соединения. Задачей полезной модели является повышение прочности паяного соединения при испытании на растяжение. Поставленная задача достигается тем, что в соединении пайкой встык, содержащем соединяемые детали, в каждой из которых выполнены пазы, и паяный шов, согласно полезной модели, упомянутые пазы в соединяемых деталях выполнены в виде отверстий,которые расположены симметрично относительно плоскости стыка, а их центры находятся на расстояниях от упомянутой плоскости стыка, меньших радиуса, при этом в пазах размещены промежуточные элементы, каждый из которых соединен с соединяемыми деталями паяным швом. Благодаря тому, что пазы в соединяемых деталях выполнены в виде отверстий, которые расположены симметрично относительно плоскости стыка, а их центры находятся на расстояниях от упомянутой плоскости стыка, меньших радиуса, а также благодаря тому,что в пазах размещены промежуточные элементы, каждый из которых соединен с соединяемыми деталями паяным швом, при воздействии рабочей нагрузки даже при разрушении паяных швов окажется невозможным сдвиг промежуточных элементов относительно соединяемых деталей. Это способствует вовлечению основного металла в деформацию и повышает прочность соединения встык пайкой при растяжении. Сущность полезной модели поясняется чертежом, на котором показано заявляемое паяное соединение на виде сверху. Соединение встык пайкой содержит соединяемую деталь 1, соединяемую деталь 2,плоскость стыка, определяемую паяным швом 3, и промежуточные элементы 4. Соединяемые детали 1 и 2 имеют пазы, расположенные симметрично относительно паяного шва 3. Пазы имеют форму отверстий, центры которых находятся на расстояниях от упомянутой плоскости стыка, меньших радиуса отверстий. Промежуточные элементы 4 соединены с каждой из деталей 1 и 2 паяным швом 5. Заявляемое соединение встык пайкой работает следующим образом. Рабочая нагрузка прикладывается к соединяемым деталям 1 и 2. Через эти детали она передается на паяный шов 3 и промежуточные элементы 4. Форма пазов и промежуточных элементов 4, а также их расположение относительно паяного шва 3 делает невозможным сдвиг деталей 1 и 2 относительно промежуточных элементов 4 даже при отсутствии паяных швов. Поэтому при работе под нагрузкой основной металл вовлекается в работу и тем самым в значительной мере разгружает паяные швы, что способствует повышению прочности соединения в целом. Сборка под пайку такого соединения осуществляется без затруднений. Причем заявляемая конструкция позволяет соединять встык не только плоские детали, но и трубчатые элементы. Наличие паяных швов 5 приводит к тому, что пазы, выполненные в соединяемых деталях, не ослабляют сечения соединяемых деталей 1 и 2, и создает предпосылки для создания соединений, равнопрочных основному металлу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: B23K 3/00

Метки: соединение, пайкой, встык
