Устройство для очистки инъекционных растворов

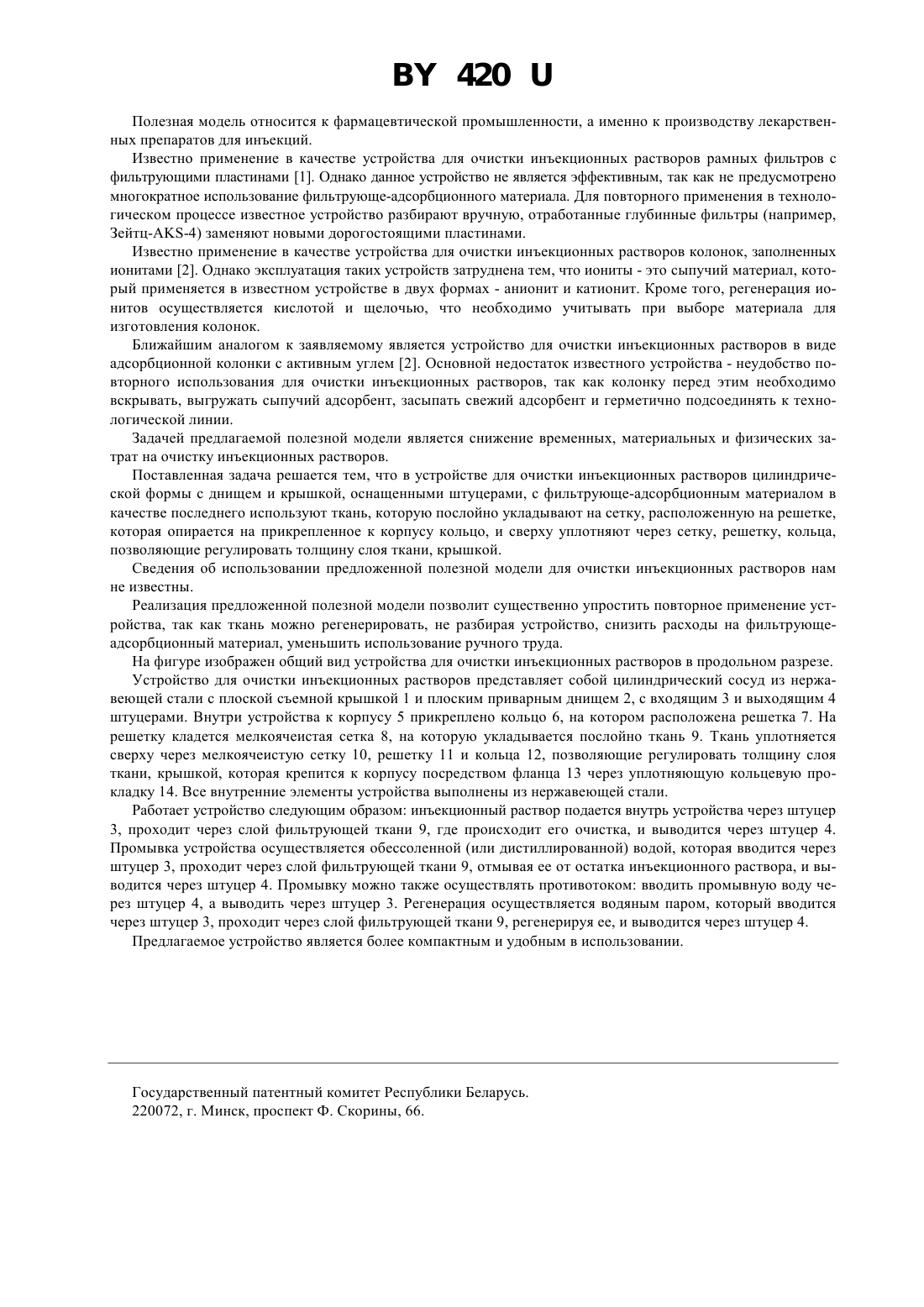

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ИНЪЕКЦИОННЫХ РАСТВОРОВ(71) Заявитель Открытое акционерное общество Белмедпрепараты(73) Патентообладатель Открытое акционерное общество Белмедпрепараты(57) 1. Устройство для очистки инъекционных растворов цилиндрической формы с днищем и крышкой, оснащенными штуцерами, с фильтрующе-адсорбционным материалом, отличающееся тем, что в качестве последнего используют ткань, которую послойно укладывают на сетку, расположенную на решетке, которая опирается на прикрепленное к корпусу кольцо, и сверху уплотняют через сетку, решетку, кольца, позволяющие регулировать толщину слоя ткани, крышкой. 2. Устройство по п. 1, отличающееся тем, что решетка, на которой лежит сетка, прикреплена к корпусу. 420 Полезная модель относится к фармацевтической промышленности, а именно к производству лекарственных препаратов для инъекций. Известно применение в качестве устройства для очистки инъекционных растворов рамных фильтров с фильтрующими пластинами 1. Однако данное устройство не является эффективным, так как не предусмотрено многократное использование фильтрующе-адсорбционного материала. Для повторного применения в технологическом процессе известное устройство разбирают вручную, отработанные глубинные фильтры (например,Зейтц 4) заменяют новыми дорогостоящими пластинами. Известно применение в качестве устройства для очистки инъекционных растворов колонок, заполненных ионитами 2. Однако эксплуатация таких устройств затруднена тем, что иониты - это сыпучий материал, который применяется в известном устройстве в двух формах - анионит и катионит. Кроме того, регенерация ионитов осуществляется кислотой и щелочью, что необходимо учитывать при выборе материала для изготовления колонок. Ближайшим аналогом к заявляемому является устройство для очистки инъекционных растворов в виде адсорбционной колонки с активным углем 2. Основной недостаток известного устройства - неудобство повторного использования для очистки инъекционных растворов, так как колонку перед этим необходимо вскрывать, выгружать сыпучий адсорбент, засыпать свежий адсорбент и герметично подсоединять к технологической линии. Задачей предлагаемой полезной модели является снижение временных, материальных и физических затрат на очистку инъекционных растворов. Поставленная задача решается тем, что в устройстве для очистки инъекционных растворов цилиндрической формы с днищем и крышкой, оснащенными штуцерами, с фильтрующе-адсорбционным материалом в качестве последнего используют ткань, которую послойно укладывают на сетку, расположенную на решетке,которая опирается на прикрепленное к корпусу кольцо, и сверху уплотняют через сетку, решетку, кольца,позволяющие регулировать толщину слоя ткани, крышкой. Сведения об использовании предложенной полезной модели для очистки инъекционных растворов нам не известны. Реализация предложенной полезной модели позволит существенно упростить повторное применение устройства, так как ткань можно регенерировать, не разбирая устройство, снизить расходы на фильтрующеадсорбционный материал, уменьшить использование ручного труда. На фигуре изображен общий вид устройства для очистки инъекционных растворов в продольном разрезе. Устройство для очистки инъекционных растворов представляет собой цилиндрический сосуд из нержавеющей стали с плоской съемной крышкой 1 и плоским приварным днищем 2, с входящим 3 и выходящим 4 штуцерами. Внутри устройства к корпусу 5 прикреплено кольцо 6, на котором расположена решетка 7. На решетку кладется мелкоячеистая сетка 8, на которую укладывается послойно ткань 9. Ткань уплотняется сверху через мелкоячеистую сетку 10, решетку 11 и кольца 12, позволяющие регулировать толщину слоя ткани, крышкой, которая крепится к корпусу посредством фланца 13 через уплотняющую кольцевую прокладку 14. Все внутренние элементы устройства выполнены из нержавеющей стали. Работает устройство следующим образом инъекционный раствор подается внутрь устройства через штуцер 3, проходит через слой фильтрующей ткани 9, где происходит его очистка, и выводится через штуцер 4. Промывка устройства осуществляется обессоленной (или дистиллированной) водой, которая вводится через штуцер 3, проходит через слой фильтрующей ткани 9, отмывая ее от остатка инъекционного раствора, и выводится через штуцер 4. Промывку можно также осуществлять противотоком вводить промывную воду через штуцер 4, а выводить через штуцер 3. Регенерация осуществляется водяным паром, который вводится через штуцер 3, проходит через слой фильтрующей ткани 9, регенерируя ее, и выводится через штуцер 4. Предлагаемое устройство является более компактным и удобным в использовании. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
