Устройство для очистки воздуха

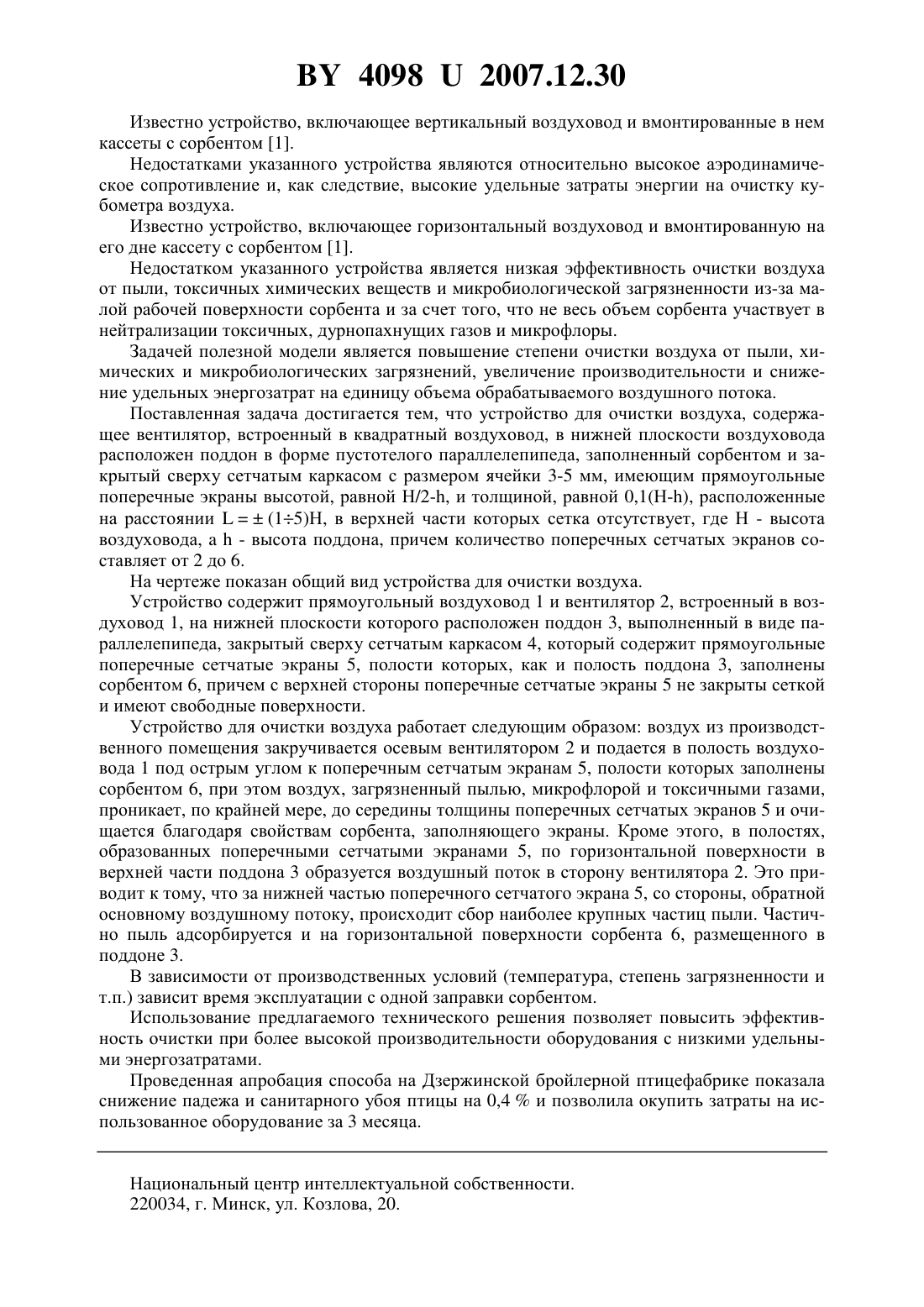

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Бохан Владимир Владимирович Итпаева Светлана Леонидовна Мелещенко Борис Антонович Воскресенский Сергей Юрьевич Костюченко Алла Васильевна Жданович Татьяна Алексеевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для очистки воздуха, содержащее вентилятор, встроенный в квадратный воздуховод, отличающееся тем, что в нижней плоскости воздуховода расположен поддон в форме пустотелого параллелепипеда, заполненный сорбентом и закрытый сверху сетчатым каркасом с размером ячейки 3-5 мм, имеющим прямоугольные поперечные сетчатые экраны высотой, равной Н/2-, и толщиной, равной 0,1(Н-), расположенные на расстоянии(15)Н, в верхней части которых сетка отсутствует, где Н - высота воздуховода,высота поддона, причем количество поперечных сетчатых экранов составляет от 2 до 6.(56) 1. Расчет оборудования для воздухообменных процессов. Методические указания к практическим заданиям по дисциплине Холодильное и вентиляционное оборудование. БГАТУ, 2001. Полезная модель относится к устройствам для очистки и обеззараживания воздуха и может найти применение на предприятиях или в организациях с повышенными требованиями к качеству воздуха по ХПК (химическому потреблению кислорода) и по бакзагрязненности, в частности на животноводческих и перерабатывающих предприятиях АПК. 40982007.12.30 Известно устройство, включающее вертикальный воздуховод и вмонтированные в нем кассеты с сорбентом 1. Недостатками указанного устройства являются относительно высокое аэродинамическое сопротивление и, как следствие, высокие удельные затраты энергии на очистку кубометра воздуха. Известно устройство, включающее горизонтальный воздуховод и вмонтированную на его дне кассету с сорбентом 1. Недостатком указанного устройства является низкая эффективность очистки воздуха от пыли, токсичных химических веществ и микробиологической загрязненности из-за малой рабочей поверхности сорбента и за счет того, что не весь объем сорбента участвует в нейтрализации токсичных, дурнопахнущих газов и микрофлоры. Задачей полезной модели является повышение степени очистки воздуха от пыли, химических и микробиологических загрязнений, увеличение производительности и снижение удельных энергозатрат на единицу объема обрабатываемого воздушного потока. Поставленная задача достигается тем, что устройство для очистки воздуха, содержащее вентилятор, встроенный в квадратный воздуховод, в нижней плоскости воздуховода расположен поддон в форме пустотелого параллелепипеда, заполненный сорбентом и закрытый сверху сетчатым каркасом с размером ячейки 3-5 мм, имеющим прямоугольные поперечные экраны высотой, равной Н/2-, и толщиной, равной 0,1(Н-), расположенные на расстоянии(15)Н, в верхней части которых сетка отсутствует, где Н - высота воздуховода,- высота поддона, причем количество поперечных сетчатых экранов составляет от 2 до 6. На чертеже показан общий вид устройства для очистки воздуха. Устройство содержит прямоугольный воздуховод 1 и вентилятор 2, встроенный в воздуховод 1, на нижней плоскости которого расположен поддон 3, выполненный в виде параллелепипеда, закрытый сверху сетчатым каркасом 4, который содержит прямоугольные поперечные сетчатые экраны 5, полости которых, как и полость поддона 3, заполнены сорбентом 6, причем с верхней стороны поперечные сетчатые экраны 5 не закрыты сеткой и имеют свободные поверхности. Устройство для очистки воздуха работает следующим образом воздух из производственного помещения закручивается осевым вентилятором 2 и подается в полость воздуховода 1 под острым углом к поперечным сетчатым экранам 5, полости которых заполнены сорбентом 6, при этом воздух, загрязненный пылью, микрофлорой и токсичными газами,проникает, по крайней мере, до середины толщины поперечных сетчатых экранов 5 и очищается благодаря свойствам сорбента, заполняющего экраны. Кроме этого, в полостях,образованных поперечными сетчатыми экранами 5, по горизонтальной поверхности в верхней части поддона 3 образуется воздушный поток в сторону вентилятора 2. Это приводит к тому, что за нижней частью поперечного сетчатого экрана 5, со стороны, обратной основному воздушному потоку, происходит сбор наиболее крупных частиц пыли. Частично пыль адсорбируется и на горизонтальной поверхности сорбента 6, размещенного в поддоне 3. В зависимости от производственных условий (температура, степень загрязненности и т.п.) зависит время эксплуатации с одной заправки сорбентом. Использование предлагаемого технического решения позволяет повысить эффективность очистки при более высокой производительности оборудования с низкими удельными энергозатратами. Проведенная апробация способа на Дзержинской бройлерной птицефабрике показала снижение падежа и санитарного убоя птицы на 0,4 и позволила окупить затраты на использованное оборудование за 3 месяца. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
