Устройство для исследования противоизносных свойств смазочных материалов

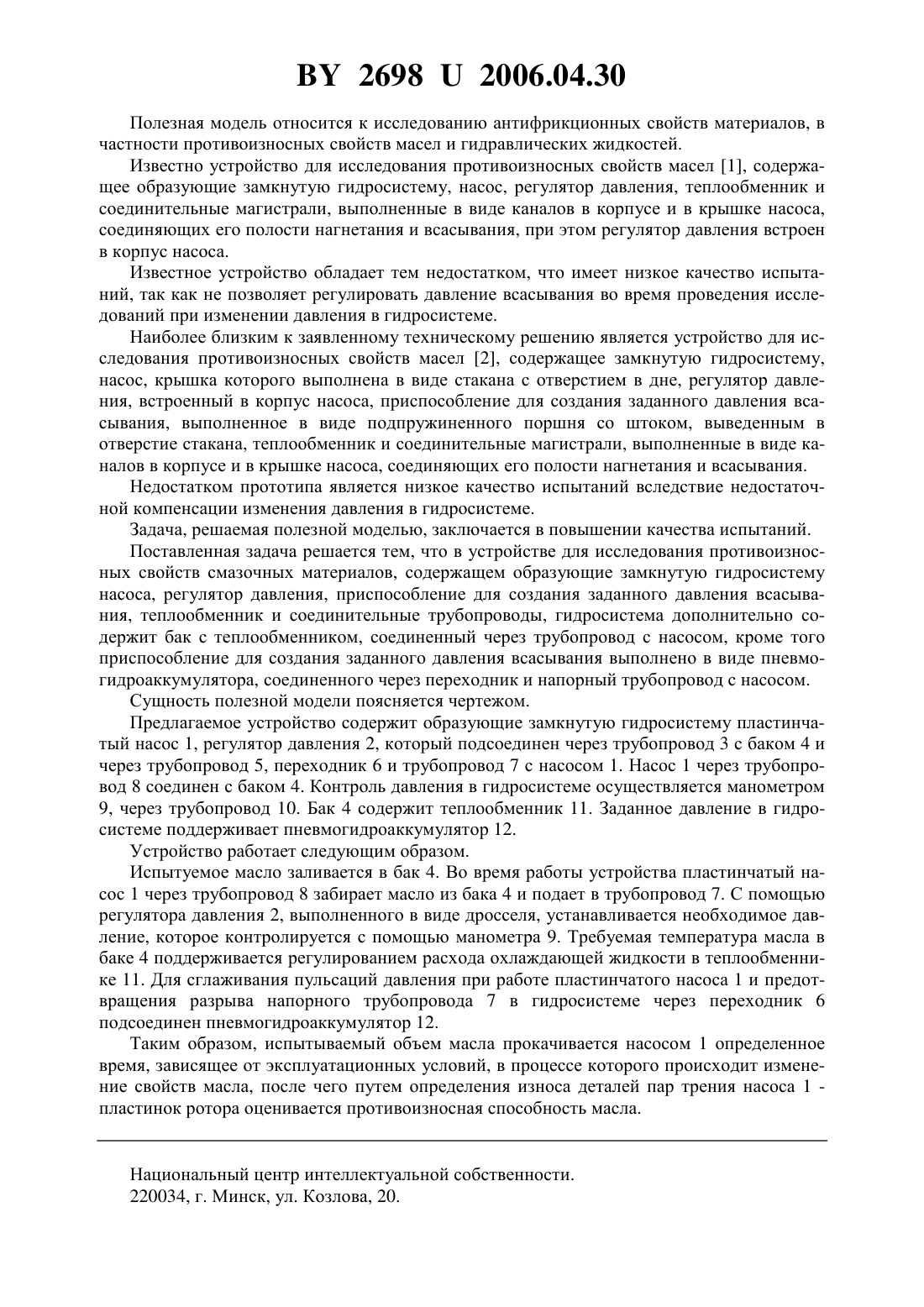

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ПРОТИВОИЗНОСНЫХ СВОЙСТВ СМАЗОЧНЫХ МАТЕРИАЛОВ(71) Заявитель Белорусский национальный технический университет(72) Авторы Глазков Леонид Александрович Жилянин Дмитрий Леонидович Предко Андрей Владимирович Табулин Александр Александрович Тарбаев Владимир Владимирович(73) Патентообладатель Белорусский национальный технический университет(57) Устройство для исследования противоизносных свойств смазочных материалов, содержащее образующие замкнутую гидросистему насос, регулятор давления, приспособление для создания заданного давления всасывания, теплообменник и соединительные трубопроводы, отличающееся тем, что гидросистема дополнительно содержит бак с теплообменником, соединенный через трубопровод с насосом, кроме того приспособление для создания заданного давления всасывания выполнено в виде пневмогидроаккумулятора, соединенного через переходник и напорный трубопровод с насосом. 26982006.04.30 Полезная модель относится к исследованию антифрикционных свойств материалов, в частности противоизносных свойств масел и гидравлических жидкостей. Известно устройство для исследования противоизносных свойств масел 1, содержащее образующие замкнутую гидросистему, насос, регулятор давления, теплообменник и соединительные магистрали, выполненные в виде каналов в корпусе и в крышке насоса,соединяющих его полости нагнетания и всасывания, при этом регулятор давления встроен в корпус насоса. Известное устройство обладает тем недостатком, что имеет низкое качество испытаний, так как не позволяет регулировать давление всасывания во время проведения исследований при изменении давления в гидросистеме. Наиболее близким к заявленному техническому решению является устройство для исследования противоизносных свойств масел 2, содержащее замкнутую гидросистему,насос, крышка которого выполнена в виде стакана с отверстием в дне, регулятор давления, встроенный в корпус насоса, приспособление для создания заданного давления всасывания, выполненное в виде подпружиненного поршня со штоком, выведенным в отверстие стакана, теплообменник и соединительные магистрали, выполненные в виде каналов в корпусе и в крышке насоса, соединяющих его полости нагнетания и всасывания. Недостатком прототипа является низкое качество испытаний вследствие недостаточной компенсации изменения давления в гидросистеме. Задача, решаемая полезной моделью, заключается в повышении качества испытаний. Поставленная задача решается тем, что в устройстве для исследования противоизносных свойств смазочных материалов, содержащем образующие замкнутую гидросистему насоса, регулятор давления, приспособление для создания заданного давления всасывания, теплообменник и соединительные трубопроводы, гидросистема дополнительно содержит бак с теплообменником, соединенный через трубопровод с насосом, кроме того приспособление для создания заданного давления всасывания выполнено в виде пневмогидроаккумулятора, соединенного через переходник и напорный трубопровод с насосом. Сущность полезной модели поясняется чертежом. Предлагаемое устройство содержит образующие замкнутую гидросистему пластинчатый насос 1, регулятор давления 2, который подсоединен через трубопровод 3 с баком 4 и через трубопровод 5, переходник 6 и трубопровод 7 с насосом 1. Насос 1 через трубопровод 8 соединен с баком 4. Контроль давления в гидросистеме осуществляется манометром 9, через трубопровод 10. Бак 4 содержит теплообменник 11. Заданное давление в гидросистеме поддерживает пневмогидроаккумулятор 12. Устройство работает следующим образом. Испытуемое масло заливается в бак 4. Во время работы устройства пластинчатый насос 1 через трубопровод 8 забирает масло из бака 4 и подает в трубопровод 7. С помощью регулятора давления 2, выполненного в виде дросселя, устанавливается необходимое давление, которое контролируется с помощью манометра 9. Требуемая температура масла в баке 4 поддерживается регулированием расхода охлаждающей жидкости в теплообменнике 11. Для сглаживания пульсаций давления при работе пластинчатого насоса 1 и предотвращения разрыва напорного трубопровода 7 в гидросистеме через переходник 6 подсоединен пневмогидроаккумулятор 12. Таким образом, испытываемый объем масла прокачивается насосом 1 определенное время, зависящее от эксплуатационных условий, в процессе которого происходит изменение свойств масла, после чего путем определения износа деталей пар трения насоса 1 пластинок ротора оценивается противоизносная способность масла. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
