Устройство для электрофоретических исследований лекарств

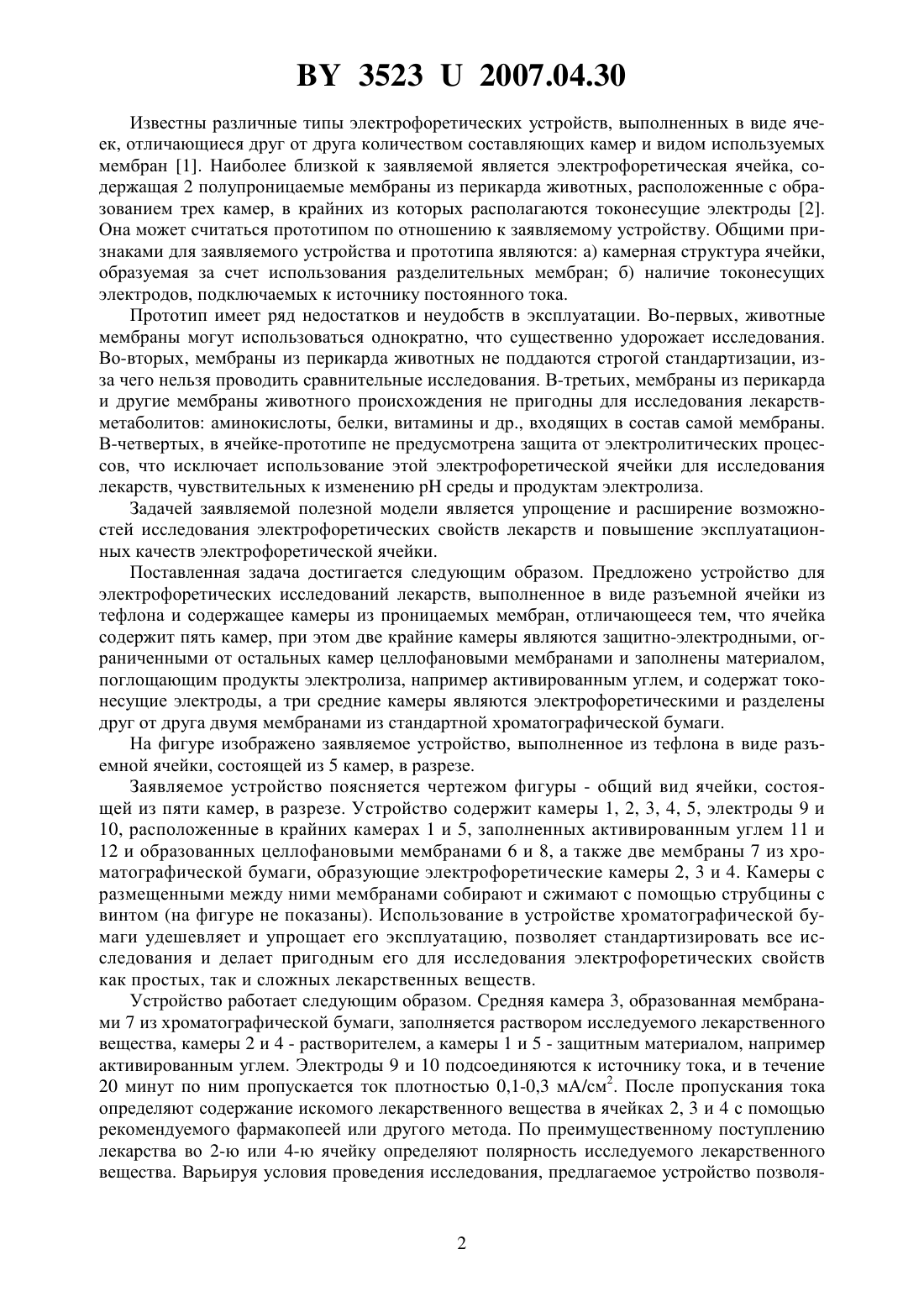

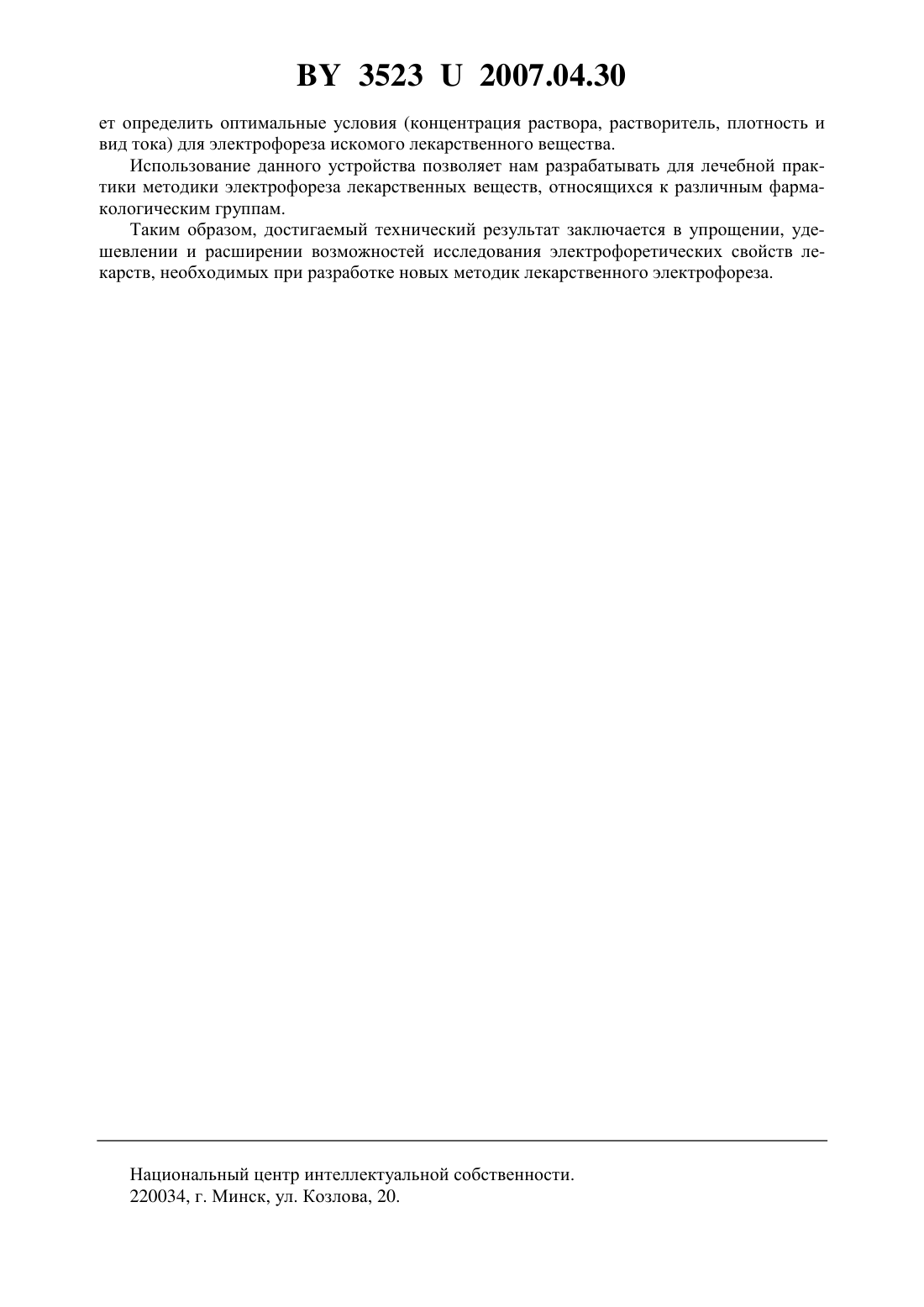

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЭЛЕКТРОФОРЕТИЧЕСКИХ ИССЛЕДОВАНИЙ ЛЕКАРСТВ(71) Заявитель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(72) Автор Улащик Владимир Сергеевич(73) Патентообладатель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(57) Устройство для электрофоретических исследований лекарств, выполненное в виде разъемной ячейки из тефлона и содержащее камеры из проницаемых мембран, отличающееся тем, что ячейка содержит пять камер, при этом две крайние камеры являются защитно-электродными, ограниченными от остальных камер целлофановыми мембранами и заполнены материалом, поглощающим продукты электролиза, например активированным углем, и содержат токонесущие электроды, а три средние камеры являются электрофоретическими и разделены друг от друга двумя мембранами из стандартной хроматографической бумаги. Полезная модель относится к устройствам, используемым в биологии и медицине для исследования электрофоретических свойств лекарств и разработки методик их электрофореза. 35232007.04.30 Известны различные типы электрофоретических устройств, выполненных в виде ячеек, отличающиеся друг от друга количеством составляющих камер и видом используемых мембран 1. Наиболее близкой к заявляемой является электрофоретическая ячейка, содержащая 2 полупроницаемые мембраны из перикарда животных, расположенные с образованием трех камер, в крайних из которых располагаются токонесущие электроды 2. Она может считаться прототипом по отношению к заявляемому устройству. Общими признаками для заявляемого устройства и прототипа являются а) камерная структура ячейки,образуемая за счет использования разделительных мембран б) наличие токонесущих электродов, подключаемых к источнику постоянного тока. Прототип имеет ряд недостатков и неудобств в эксплуатации. Во-первых, животные мембраны могут использоваться однократно, что существенно удорожает исследования. Во-вторых, мембраны из перикарда животных не поддаются строгой стандартизации, изза чего нельзя проводить сравнительные исследования. В-третьих, мембраны из перикарда и другие мембраны животного происхождения не пригодны для исследования лекарствметаболитов аминокислоты, белки, витамины и др., входящих в состав самой мембраны. В-четвертых, в ячейке-прототипе не предусмотрена защита от электролитических процессов, что исключает использование этой электрофоретической ячейки для исследования лекарств, чувствительных к изменениюсреды и продуктам электролиза. Задачей заявляемой полезной модели является упрощение и расширение возможностей исследования электрофоретических свойств лекарств и повышение эксплуатационных качеств электрофоретической ячейки. Поставленная задача достигается следующим образом. Предложено устройство для электрофоретических исследований лекарств, выполненное в виде разъемной ячейки из тефлона и содержащее камеры из проницаемых мембран, отличающееся тем, что ячейка содержит пять камер, при этом две крайние камеры являются защитно-электродными, ограниченными от остальных камер целлофановыми мембранами и заполнены материалом,поглощающим продукты электролиза, например активированным углем, и содержат токонесущие электроды, а три средние камеры являются электрофоретическими и разделены друг от друга двумя мембранами из стандартной хроматографической бумаги. На фигуре изображено заявляемое устройство, выполненное из тефлона в виде разъемной ячейки, состоящей из 5 камер, в разрезе. Заявляемое устройство поясняется чертежом фигуры - общий вид ячейки, состоящей из пяти камер, в разрезе. Устройство содержит камеры 1, 2, 3, 4, 5, электроды 9 и 10, расположенные в крайних камерах 1 и 5, заполненных активированным углем 11 и 12 и образованных целлофановыми мембранами 6 и 8, а также две мембраны 7 из хроматографической бумаги, образующие электрофоретические камеры 2, 3 и 4. Камеры с размещенными между ними мембранами собирают и сжимают с помощью струбцины с винтом (на фигуре не показаны). Использование в устройстве хроматографической бумаги удешевляет и упрощает его эксплуатацию, позволяет стандартизировать все исследования и делает пригодным его для исследования электрофоретических свойств как простых, так и сложных лекарственных веществ. Устройство работает следующим образом. Средняя камера 3, образованная мембранами 7 из хроматографической бумаги, заполняется раствором исследуемого лекарственного вещества, камеры 2 и 4 - растворителем, а камеры 1 и 5 - защитным материалом, например активированным углем. Электроды 9 и 10 подсоединяются к источнику тока, и в течение 20 минут по ним пропускается ток плотностью 0,1-0,3 мА/см 2. После пропускания тока определяют содержание искомого лекарственного вещества в ячейках 2, 3 и 4 с помощью рекомендуемого фармакопеей или другого метода. По преимущественному поступлению лекарства во 2-ю или 4-ю ячейку определяют полярность исследуемого лекарственного вещества. Варьируя условия проведения исследования, предлагаемое устройство позволя 2 35232007.04.30 ет определить оптимальные условия (концентрация раствора, растворитель, плотность и вид тока) для электрофореза искомого лекарственного вещества. Использование данного устройства позволяет нам разрабатывать для лечебной практики методики электрофореза лекарственных веществ, относящихся к различным фармакологическим группам. Таким образом, достигаемый технический результат заключается в упрощении, удешевлении и расширении возможностей исследования электрофоретических свойств лекарств, необходимых при разработке новых методик лекарственного электрофореза. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
