Гидроциклонный аппарат

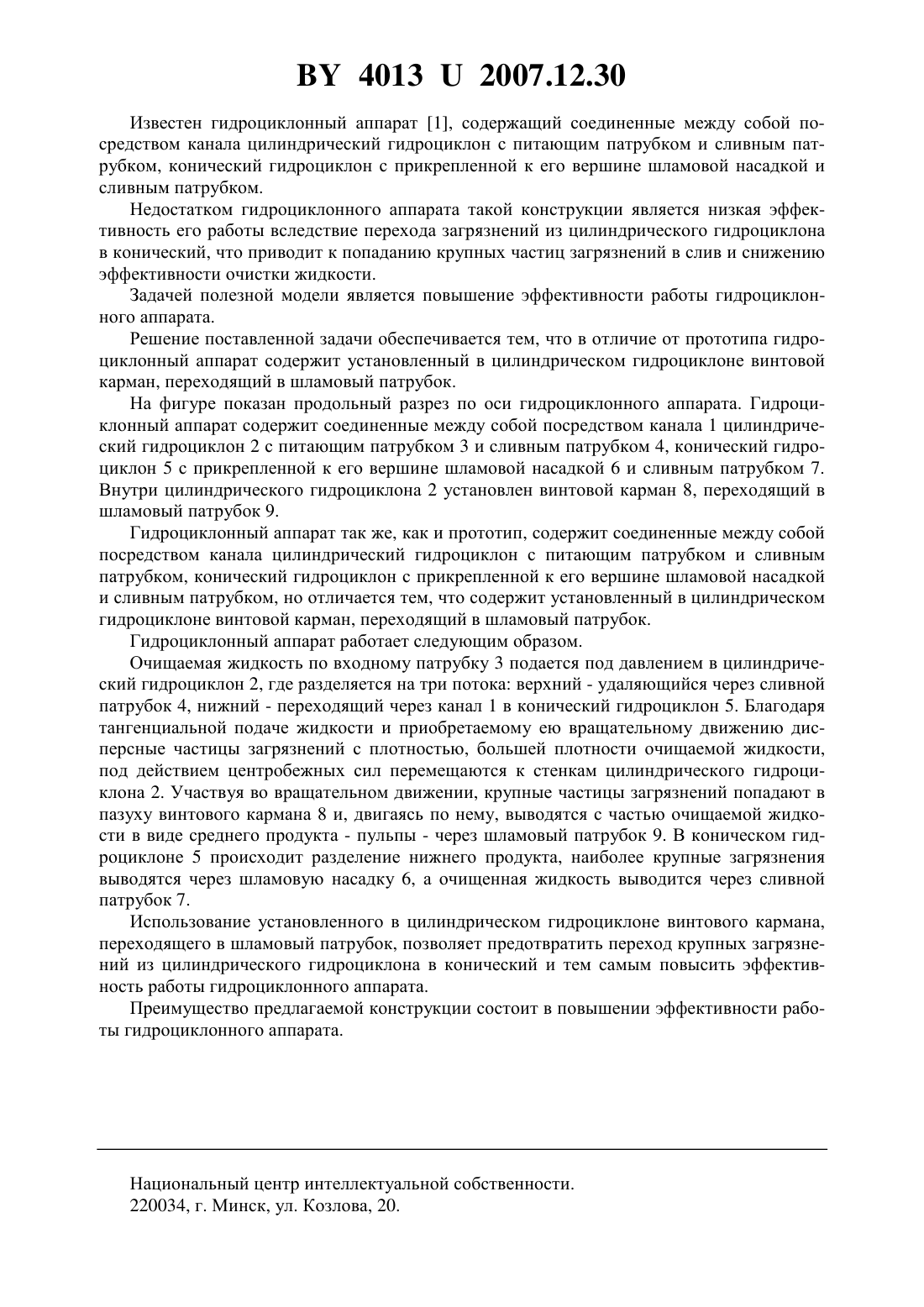

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Автор Казаков Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Гидроциклонный аппарат, содержащий соединенные между собой посредством канала цилиндрический гидроциклон с питающим патрубком и сливным патрубком, конический гидроциклон с прикрепленной к его вершине шламовой насадкой и сливным патрубком,отличающийся тем, что содержит установленный в цилиндрическом гидроциклоне винтовой карман, переходящий в шламовый патрубок. Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов. 40132007.12.30 Известен гидроциклонный аппарат 1, содержащий соединенные между собой посредством канала цилиндрический гидроциклон с питающим патрубком и сливным патрубком, конический гидроциклон с прикрепленной к его вершине шламовой насадкой и сливным патрубком. Недостатком гидроциклонного аппарата такой конструкции является низкая эффективность его работы вследствие перехода загрязнений из цилиндрического гидроциклона в конический, что приводит к попаданию крупных частиц загрязнений в слив и снижению эффективности очистки жидкости. Задачей полезной модели является повышение эффективности работы гидроциклонного аппарата. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа гидроциклонный аппарат содержит установленный в цилиндрическом гидроциклоне винтовой карман, переходящий в шламовый патрубок. На фигуре показан продольный разрез по оси гидроциклонного аппарата. Гидроциклонный аппарат содержит соединенные между собой посредством канала 1 цилиндрический гидроциклон 2 с питающим патрубком 3 и сливным патрубком 4, конический гидроциклон 5 с прикрепленной к его вершине шламовой насадкой 6 и сливным патрубком 7. Внутри цилиндрического гидроциклона 2 установлен винтовой карман 8, переходящий в шламовый патрубок 9. Гидроциклонный аппарат так же, как и прототип, содержит соединенные между собой посредством канала цилиндрический гидроциклон с питающим патрубком и сливным патрубком, конический гидроциклон с прикрепленной к его вершине шламовой насадкой и сливным патрубком, но отличается тем, что содержит установленный в цилиндрическом гидроциклоне винтовой карман, переходящий в шламовый патрубок. Гидроциклонный аппарат работает следующим образом. Очищаемая жидкость по входному патрубку 3 подается под давлением в цилиндрический гидроциклон 2, где разделяется на три потока верхний - удаляющийся через сливной патрубок 4, нижний - переходящий через канал 1 в конический гидроциклон 5. Благодаря тангенциальной подаче жидкости и приобретаемому ею вращательному движению дисперсные частицы загрязнений с плотностью, большей плотности очищаемой жидкости,под действием центробежных сил перемещаются к стенкам цилиндрического гидроциклона 2. Участвуя во вращательном движении, крупные частицы загрязнений попадают в пазуху винтового кармана 8 и, двигаясь по нему, выводятся с частью очищаемой жидкости в виде среднего продукта - пульпы - через шламовый патрубок 9. В коническом гидроциклоне 5 происходит разделение нижнего продукта, наиболее крупные загрязнения выводятся через шламовую насадку 6, а очищенная жидкость выводится через сливной патрубок 7. Использование установленного в цилиндрическом гидроциклоне винтового кармана,переходящего в шламовый патрубок, позволяет предотвратить переход крупных загрязнений из цилиндрического гидроциклона в конический и тем самым повысить эффективность работы гидроциклонного аппарата. Преимущество предлагаемой конструкции состоит в повышении эффективности работы гидроциклонного аппарата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
