Гидравлическая система трактора

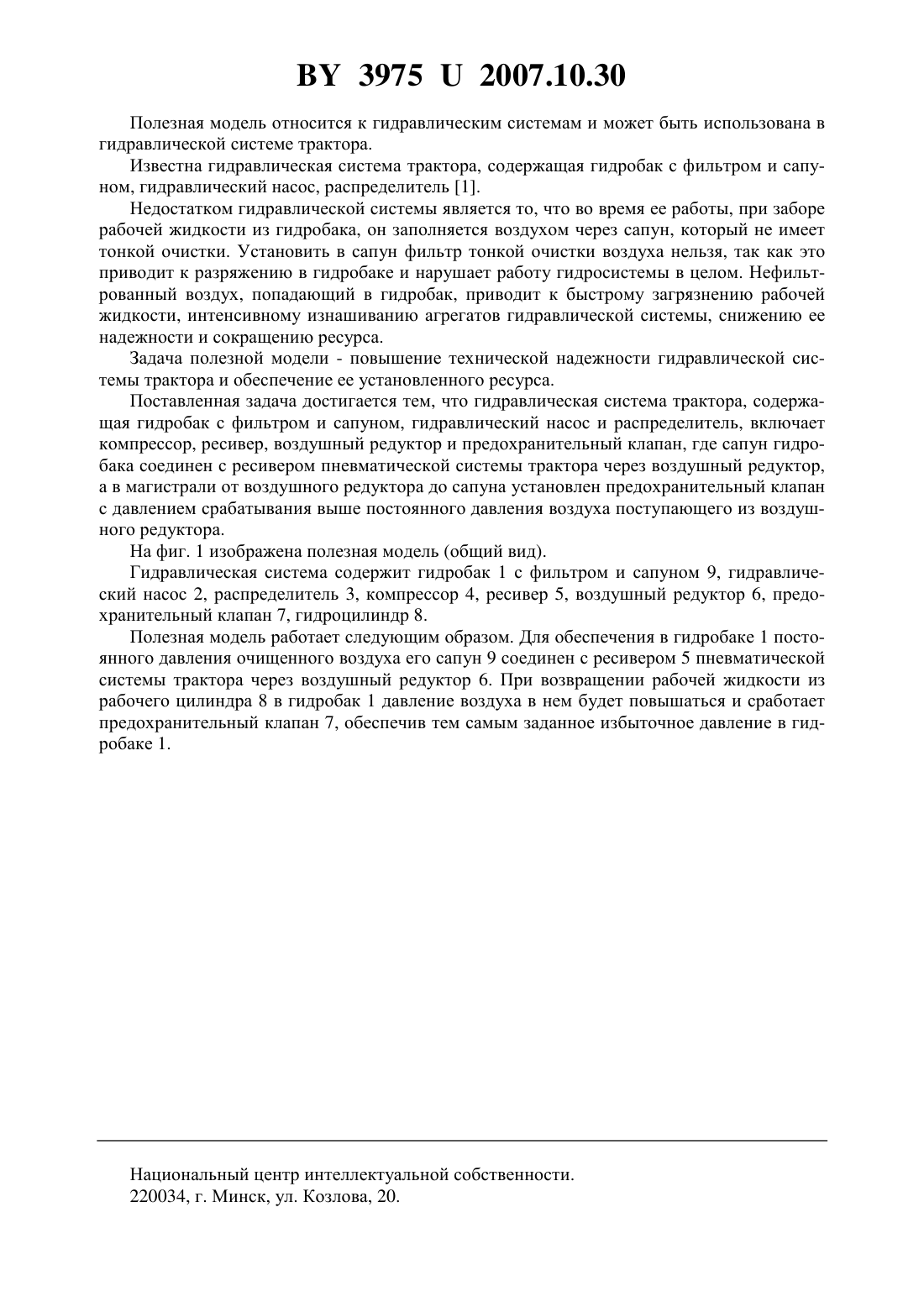

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Жданко Дмитрий Анатольевич Кецко Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Гидравлическая система трактора, содержащая гидробак с фильтром и сапуном,гидравлический насос и распределитель, отличающаяся тем, что гидравлическая система трактора содержит компрессор, ресивер, воздушный редуктор и предохранительный клапан. 2. Гидравлическая система трактора по п. 1, отличающаяся тем, что сапун гидробака соединен с ресивером пневматической системы трактора через воздушный редуктор, а в магистрали от воздушного редуктора до сапуна установлен предохранительный клапан с давлением срабатывания выше постоянного давления воздуха поступающего из воздушного редуктора.(56) 1. Черкун В.Е. Ремонт тракторных гидравлических систем. - 2-е изд. перераб. и доп. М. Колос, 1984. - С. 7. 39752007.10.30 Полезная модель относится к гидравлическим системам и может быть использована в гидравлической системе трактора. Известна гидравлическая система трактора, содержащая гидробак с фильтром и сапуном, гидравлический насос, распределитель 1. Недостатком гидравлической системы является то, что во время ее работы, при заборе рабочей жидкости из гидробака, он заполняется воздухом через сапун, который не имеет тонкой очистки. Установить в сапун фильтр тонкой очистки воздуха нельзя, так как это приводит к разряжению в гидробаке и нарушает работу гидросистемы в целом. Нефильтрованный воздух, попадающий в гидробак, приводит к быстрому загрязнению рабочей жидкости, интенсивному изнашиванию агрегатов гидравлической системы, снижению ее надежности и сокращению ресурса. Задача полезной модели - повышение технической надежности гидравлической системы трактора и обеспечение ее установленного ресурса. Поставленная задача достигается тем, что гидравлическая система трактора, содержащая гидробак с фильтром и сапуном, гидравлический насос и распределитель, включает компрессор, ресивер, воздушный редуктор и предохранительный клапан, где сапун гидробака соединен с ресивером пневматической системы трактора через воздушный редуктор,а в магистрали от воздушного редуктора до сапуна установлен предохранительный клапан с давлением срабатывания выше постоянного давления воздуха поступающего из воздушного редуктора. На фиг. 1 изображена полезная модель (общий вид). Гидравлическая система содержит гидробак 1 с фильтром и сапуном 9, гидравлический насос 2, распределитель 3, компрессор 4, ресивер 5, воздушный редуктор 6, предохранительный клапан 7, гидроцилиндр 8. Полезная модель работает следующим образом. Для обеспечения в гидробаке 1 постоянного давления очищенного воздуха его сапун 9 соединен с ресивером 5 пневматической системы трактора через воздушный редуктор 6. При возвращении рабочей жидкости из рабочего цилиндра 8 в гидробак 1 давление воздуха в нем будет повышаться и сработает предохранительный клапан 7, обеспечив тем самым заданное избыточное давление в гидробаке 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
