Уплотнительная прокладка

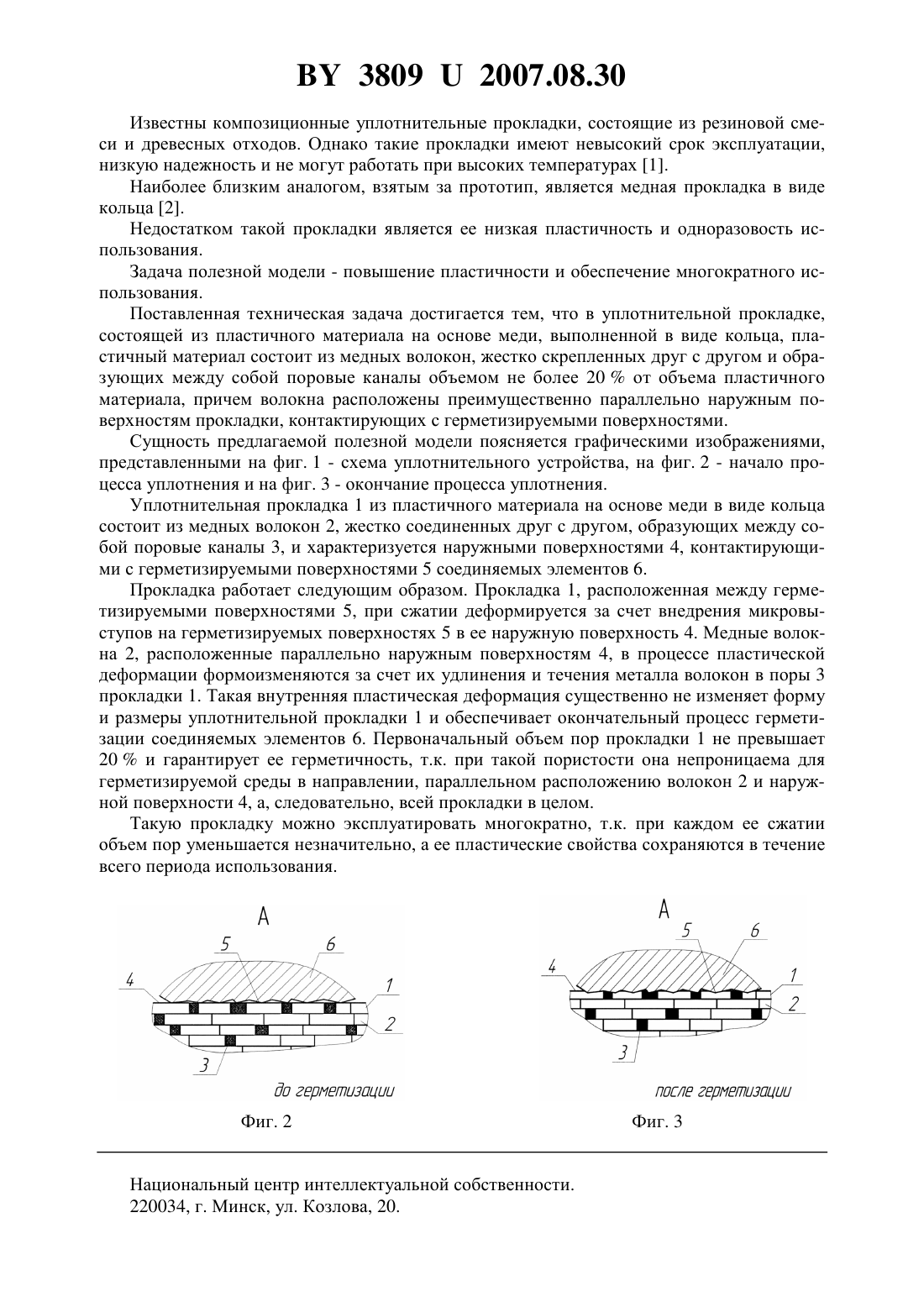

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(72) Авторы Капцевич Вячеслав Михайлович Богинский Леонид Стефанович Кусин Руслан Анатольевич Хроль Игорь Николаевич Кривальцевич Дмитрий Иосифович Маршина Елена Александровна Закревский Игорь Владимирович(73) Патентообладатели Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(57) Уплотнительная прокладка, состоящая из пластичного материала на основе меди, выполненная в виде кольца, отличающаяся тем, что пластичный материал состоит из медных волокон, жестко скрепленных друг с другом и образующих между собой поровые каналы объемом не более 20 от объема пластичного материала, причем волокна расположены преимущественно параллельно наружным поверхностям прокладки, контактирующих с герметизируемыми поверхностями. Фиг. 1 Предлагаемое техническое решение относится к уплотнительным устройствам (прокладки, кольца), работающим в интервале температур от - 60 до 250 С, и может быть использовано в автотракторной технике и других отраслях промышленности. 38092007.08.30 Известны композиционные уплотнительные прокладки, состоящие из резиновой смеси и древесных отходов. Однако такие прокладки имеют невысокий срок эксплуатации,низкую надежность и не могут работать при высоких температурах 1. Наиболее близким аналогом, взятым за прототип, является медная прокладка в виде кольца 2. Недостатком такой прокладки является ее низкая пластичность и одноразовость использования. Задача полезной модели - повышение пластичности и обеспечение многократного использования. Поставленная техническая задача достигается тем, что в уплотнительной прокладке,состоящей из пластичного материала на основе меди, выполненной в виде кольца, пластичный материал состоит из медных волокон, жестко скрепленных друг с другом и образующих между собой поровые каналы объемом не более 20 от объема пластичного материала, причем волокна расположены преимущественно параллельно наружным поверхностям прокладки, контактирующих с герметизируемыми поверхностями. Сущность предлагаемой полезной модели поясняется графическими изображениями,представленными на фиг. 1 - схема уплотнительного устройства, на фиг. 2 - начало процесса уплотнения и на фиг. 3 - окончание процесса уплотнения. Уплотнительная прокладка 1 из пластичного материала на основе меди в виде кольца состоит из медных волокон 2, жестко соединенных друг с другом, образующих между собой поровые каналы 3, и характеризуется наружными поверхностями 4, контактирующими с герметизируемыми поверхностями 5 соединяемых элементов 6. Прокладка работает следующим образом. Прокладка 1, расположенная между герметизируемыми поверхностями 5, при сжатии деформируется за счет внедрения микровыступов на герметизируемых поверхностях 5 в ее наружную поверхность 4. Медные волокна 2, расположенные параллельно наружным поверхностям 4, в процессе пластической деформации формоизменяются за счет их удлинения и течения металла волокон в поры 3 прокладки 1. Такая внутренняя пластическая деформация существенно не изменяет форму и размеры уплотнительной прокладки 1 и обеспечивает окончательный процесс герметизации соединяемых элементов 6. Первоначальный объем пор прокладки 1 не превышает 20 и гарантирует ее герметичность, т.к. при такой пористости она непроницаема для герметизируемой среды в направлении, параллельном расположению волокон 2 и наружной поверхности 4, а, следовательно, всей прокладки в целом. Такую прокладку можно эксплуатировать многократно, т.к. при каждом ее сжатии объем пор уменьшается незначительно, а ее пластические свойства сохраняются в течение всего периода использования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
