Комбинированная аэродинамическая молотилка-сепаратор льновороха

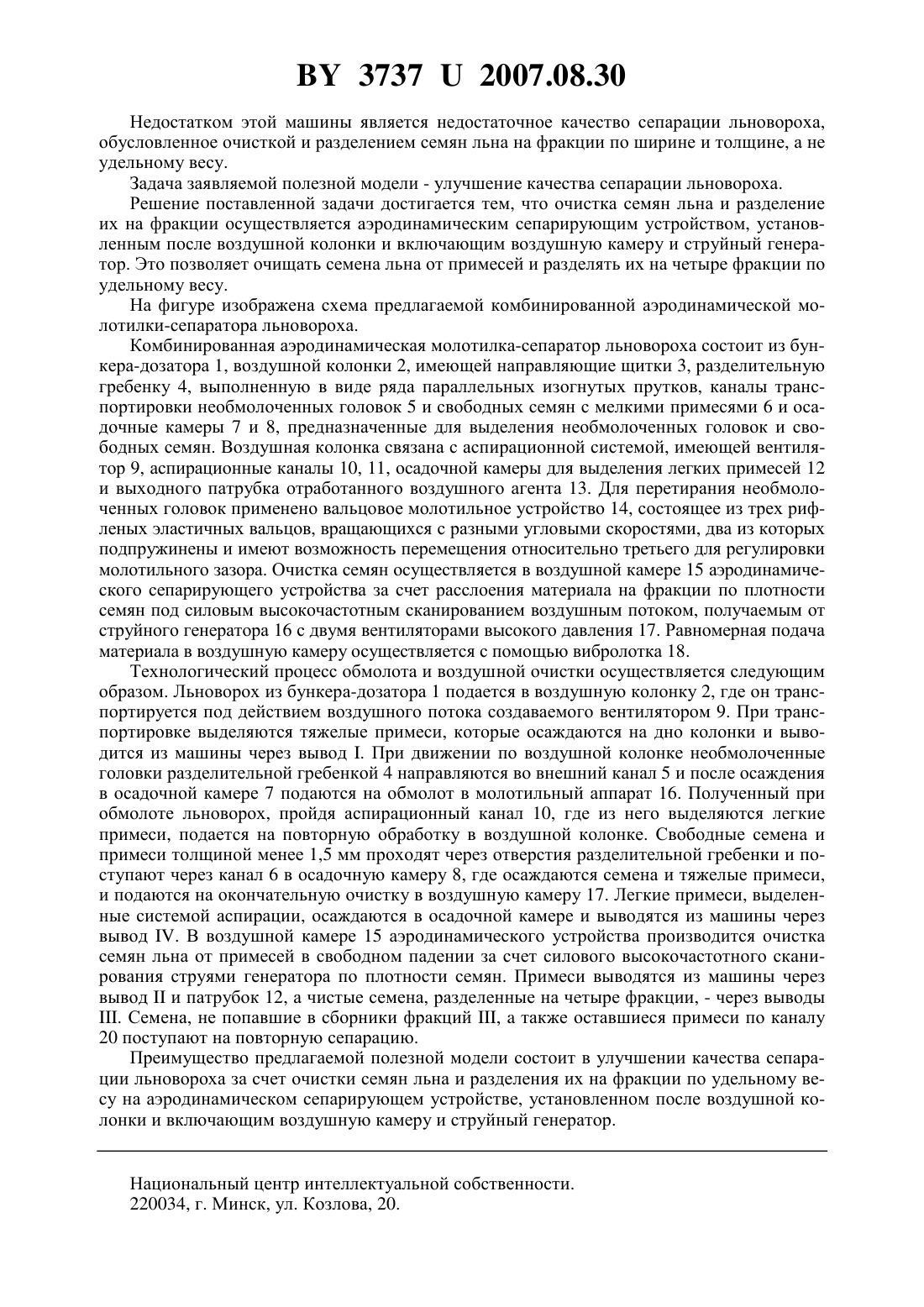

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННАЯ АЭРОДИНАМИЧЕСКАЯ МОЛОТИЛКАСЕПАРАТОР ЛЬНОВОРОХА(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич Кудрявцев Сергей Николаевич Короленок Денис Сергеевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Комбинированная молотилка-сепаратор льновороха, включающая бункер-дозатор, воздушную колонку с разделительной гребенкой, аспирационную систему, вальцовое молотильное устройство, отличающаяся тем, что установка снабжена аэродинамическим сепарирующим устройством. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для обмолота и разделения на составные части льняного вороха. Известна комбинированная молотилка-сепаратор льновороха, состоящая из бункерадозатора, воздушной колонки, имеющей разделительную гребенку, аспирационную систему, вальцовое молотильное устройство и решетный стан 1. 37372007.08.30 Недостатком этой машины является недостаточное качество сепарации льновороха,обусловленное очисткой и разделением семян льна на фракции по ширине и толщине, а не удельному весу. Задача заявляемой полезной модели - улучшение качества сепарации льновороха. Решение поставленной задачи достигается тем, что очистка семян льна и разделение их на фракции осуществляется аэродинамическим сепарирующим устройством, установленным после воздушной колонки и включающим воздушную камеру и струйный генератор. Это позволяет очищать семена льна от примесей и разделять их на четыре фракции по удельному весу. На фигуре изображена схема предлагаемой комбинированной аэродинамической молотилки-сепаратора льновороха. Комбинированная аэродинамическая молотилка-сепаратор льновороха состоит из бункера-дозатора 1, воздушной колонки 2, имеющей направляющие щитки 3, разделительную гребенку 4, выполненную в виде ряда параллельных изогнутых прутков, каналы транспортировки необмолоченных головок 5 и свободных семян с мелкими примесями 6 и осадочные камеры 7 и 8, предназначенные для выделения необмолоченных головок и свободных семян. Воздушная колонка связана с аспирационной системой, имеющей вентилятор 9, аспирационные каналы 10, 11, осадочной камеры для выделения легких примесей 12 и выходного патрубка отработанного воздушного агента 13. Для перетирания необмолоченных головок применено вальцовое молотильное устройство 14, состоящее из трех рифленых эластичных вальцов, вращающихся с разными угловыми скоростями, два из которых подпружинены и имеют возможность перемещения относительно третьего для регулировки молотильного зазора. Очистка семян осуществляется в воздушной камере 15 аэродинамического сепарирующего устройства за счет расслоения материала на фракции по плотности семян под силовым высокочастотным сканированием воздушным потоком, получаемым от струйного генератора 16 с двумя вентиляторами высокого давления 17. Равномерная подача материала в воздушную камеру осуществляется с помощью вибролотка 18. Технологический процесс обмолота и воздушной очистки осуществляется следующим образом. Льноворох из бункера-дозатора 1 подается в воздушную колонку 2, где он транспортируется под действием воздушного потока создаваемого вентилятором 9. При транспортировке выделяются тяжелые примеси, которые осаждаются на дно колонки и выводится из машины через вывод . При движении по воздушной колонке необмолоченные головки разделительной гребенкой 4 направляются во внешний канал 5 и после осаждения в осадочной камере 7 подаются на обмолот в молотильный аппарат 16. Полученный при обмолоте льноворох, пройдя аспирационный канал 10, где из него выделяются легкие примеси, подается на повторную обработку в воздушной колонке. Свободные семена и примеси толщиной менее 1,5 мм проходят через отверстия разделительной гребенки и поступают через канал 6 в осадочную камеру 8, где осаждаются семена и тяжелые примеси,и подаются на окончательную очистку в воздушную камеру 17. Легкие примеси, выделенные системой аспирации, осаждаются в осадочной камере и выводятся из машины через вывод . В воздушной камере 15 аэродинамического устройства производится очистка семян льна от примесей в свободном падении за счет силового высокочастотного сканирования струями генератора по плотности семян. Примеси выводятся из машины через выводи патрубок 12, а чистые семена, разделенные на четыре фракции, - через выводы. Семена, не попавшие в сборники фракций ,также оставшиеся примеси по каналу 20 поступают на повторную сепарацию. Преимущество предлагаемой полезной модели состоит в улучшении качества сепарации льновороха за счет очистки семян льна и разделения их на фракции по удельному весу на аэродинамическом сепарирующем устройстве, установленном после воздушной колонки и включающим воздушную камеру и струйный генератор. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
