Уплотняющая машина

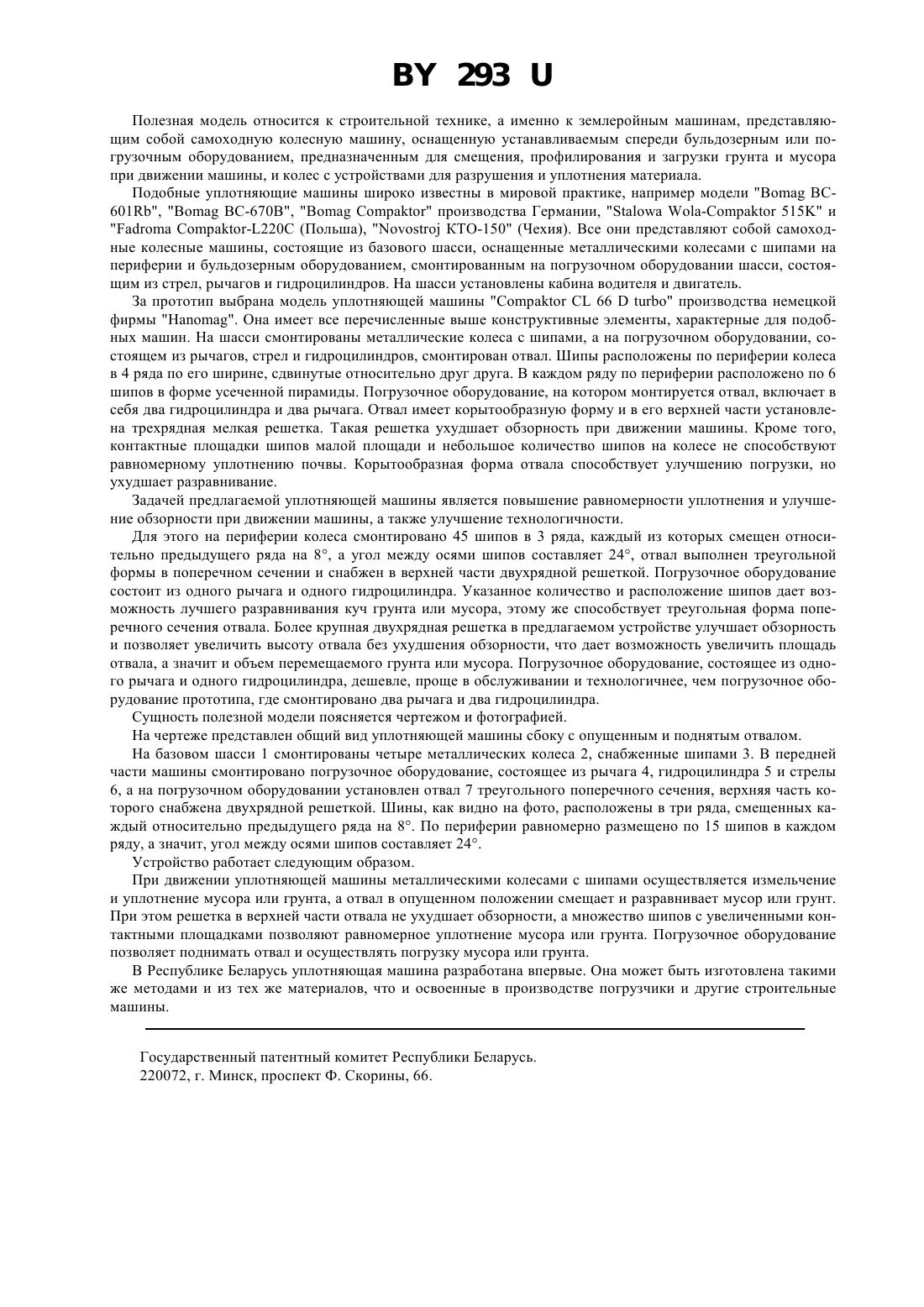

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель ОАО Инвестмент Технолоджис Центре(73) Патентообладатель ОАО Инвестмент Технолоджис Центре(57) 1. Уплотняющая машина, содержащая базовое шасси, на котором смонтированы металлические колеса с шипами, имеющими форму усеченной пирамиды, двигатель, кабина водителя и погрузочное оборудование,состоящее из рычагов, стрел и гидроцилиндров, на котором смонтирован отвал, отличающаяся тем, что каждое колесо снабжено 45 шипами, расположенными в три ряда, смещенными каждый на 8 относительно предыдущего ряда, а отвал выполнен треугольной формы в поперечном сечении и снабжен в верхней части двухрядной решеткой. 2. Уплотняющая машина по п. 1, отличающаяся тем, что погрузочное оборудование содержит один рычаг и один гидроцилиндр.(56) 1. Рекламные проспекты уплотняющих машин(Германия),- 220 и-515 (Польша).КТО-150 (Чехия). 2. Рекламный проспект уплотняющей машины 66 фирмы(Германия) 293 Полезная модель относится к строительной технике, а именно к землеройным машинам, представляющим собой самоходную колесную машину, оснащенную устанавливаемым спереди бульдозерным или погрузочным оборудованием, предназначенным для смещения, профилирования и загрузки грунта и мусора при движении машины, и колес с устройствами для разрушения и уплотнения материала. Подобные уплотняющие машины широко известны в мировой практике, например модели 601,ВС-670 В,производства Германии,- 515 и-220 (Польша),КТО-150 (Чехия). Все они представляют собой самоходные колесные машины, состоящие из базового шасси, оснащенные металлическими колесами с шипами на периферии и бульдозерным оборудованием, смонтированным на погрузочном оборудовании шасси, состоящим из стрел, рычагов и гидроцилиндров. На шасси установлены кабина водителя и двигатель. За прототип выбрана модель уплотняющей машины 66 производства немецкой фирмы . Она имеет все перечисленные выше конструктивные элементы, характерные для подобных машин. На шасси смонтированы металлические колеса с шипами, а на погрузочном оборудовании, состоящем из рычагов, стрел и гидроцилиндров, смонтирован отвал. Шипы расположены по периферии колеса в 4 ряда по его ширине, сдвинутые относительно друг друга. В каждом ряду по периферии расположено по 6 шипов в форме усеченной пирамиды. Погрузочное оборудование, на котором монтируется отвал, включает в себя два гидроцилиндра и два рычага. Отвал имеет корытообразную форму и в его верхней части установлена трехрядная мелкая решетка. Такая решетка ухудшает обзорность при движении машины. Кроме того,контактные площадки шипов малой площади и небольшое количество шипов на колесе не способствуют равномерному уплотнению почвы. Корытообразная форма отвала способствует улучшению погрузки, но ухудшает разравнивание. Задачей предлагаемой уплотняющей машины является повышение равномерности уплотнения и улучшение обзорности при движении машины, а также улучшение технологичности. Для этого на периферии колеса смонтировано 45 шипов в 3 ряда, каждый из которых смещен относительно предыдущего ряда на 8, а угол между осями шипов составляет 24, отвал выполнен треугольной формы в поперечном сечении и снабжен в верхней части двухрядной решеткой. Погрузочное оборудование состоит из одного рычага и одного гидроцилиндра. Указанное количество и расположение шипов дает возможность лучшего разравнивания куч грунта или мусора, этому же способствует треугольная форма поперечного сечения отвала. Более крупная двухрядная решетка в предлагаемом устройстве улучшает обзорность и позволяет увеличить высоту отвала без ухудшения обзорности, что дает возможность увеличить площадь отвала, а значит и объем перемещаемого грунта или мусора. Погрузочное оборудование, состоящее из одного рычага и одного гидроцилиндра, дешевле, проще в обслуживании и технологичнее, чем погрузочное оборудование прототипа, где смонтировано два рычага и два гидроцилиндра. Сущность полезной модели поясняется чертежом и фотографией. На чертеже представлен общий вид уплотняющей машины сбоку с опущенным и поднятым отвалом. На базовом шасси 1 смонтированы четыре металлических колеса 2, снабженные шипами 3. В передней части машины смонтировано погрузочное оборудование, состоящее из рычага 4, гидроцилиндра 5 и стрелы 6, а на погрузочном оборудовании установлен отвал 7 треугольного поперечного сечения, верхняя часть которого снабжена двухрядной решеткой. Шины, как видно на фото, расположены в три ряда, смещенных каждый относительно предыдущего ряда на 8. По периферии равномерно размещено по 15 шипов в каждом ряду, а значит, угол между осями шипов составляет 24. Устройство работает следующим образом. При движении уплотняющей машины металлическими колесами с шипами осуществляется измельчение и уплотнение мусора или грунта, а отвал в опущенном положении смещает и разравнивает мусор или грунт. При этом решетка в верхней части отвала не ухудшает обзорности, а множество шипов с увеличенными контактными площадками позволяют равномерное уплотнение мусора или грунта. Погрузочное оборудование позволяет поднимать отвал и осуществлять погрузку мусора или грунта. В Республике Беларусь уплотняющая машина разработана впервые. Она может быть изготовлена такими же методами и из тех же материалов, что и освоенные в производстве погрузчики и другие строительные машины. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
