Устройство диагностирования свойств смазочных веществ и рабочих жидкостей

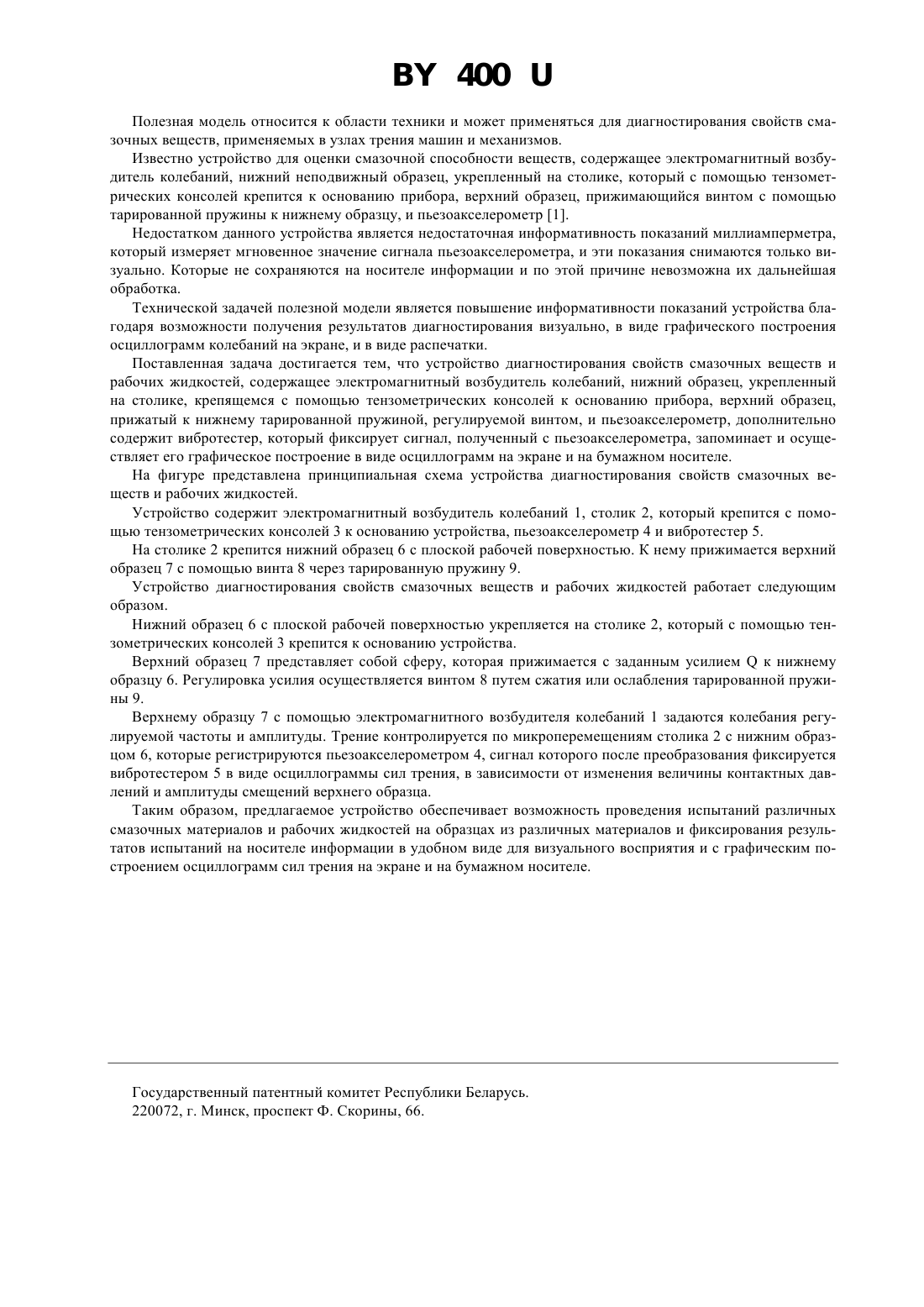

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДИАГНОСТИРОВАНИЯ СВОЙСТВ СМАЗОЧНЫХ ВЕЩЕСТВ И РАБОЧИХ ЖИДКОСТЕЙ(71) Заявитель ЗАО Солигорский Институт проблем ресурсосбережения с Опытным производством(73) Патентообладатель ЗАО Солигорский Институт проблем ресурсосбережения с Опытным производством(57) Устройство диагностирования свойств смазочных веществ и рабочих жидкостей, содержащее электромагнитный возбудитель колебаний, нижний образец, укрепленный на столике, крепящемся с помощью тензометрических консолей к основанию прибора, верхний образец, прижатый к нижнему тарированной пружиной, регулируемой винтом, и пьезоакселерометр, отличающееся тем, что содержит вибротестер, который фиксирует сигнал, полученный с пьезоакселерометра, и осуществляет его графическое построение в виде осциллограмм на экране и на бумажном носителе.(56) 1. Оценка технического состояния двухступенчатой зубчатой передачи карьерного конвейерного привода. / .,./. . /. - 1987. - 6. -4. - С. 91-98, 101,104. 400 Полезная модель относится к области техники и может применяться для диагностирования свойств смазочных веществ, применяемых в узлах трения машин и механизмов. Известно устройство для оценки смазочной способности веществ, содержащее электромагнитный возбудитель колебаний, нижний неподвижный образец, укрепленный на столике, который с помощью тензометрических консолей крепится к основанию прибора, верхний образец, прижимающийся винтом с помощью тарированной пружины к нижнему образцу, и пьезоакселерометр 1. Недостатком данного устройства является недостаточная информативность показаний миллиамперметра,который измеряет мгновенное значение сигнала пьезоакселерометра, и эти показания снимаются только визуально. Которые не сохраняются на носителе информации и по этой причине невозможна их дальнейшая обработка. Технической задачей полезной модели является повышение информативности показаний устройства благодаря возможности получения результатов диагностирования визуально, в виде графического построения осциллограмм колебаний на экране, и в виде распечатки. Поставленная задача достигается тем, что устройство диагностирования свойств смазочных веществ и рабочих жидкостей, содержащее электромагнитный возбудитель колебаний, нижний образец, укрепленный на столике, крепящемся с помощью тензометрических консолей к основанию прибора, верхний образец,прижатый к нижнему тарированной пружиной, регулируемой винтом, и пьезоакселерометр, дополнительно содержит вибротестер, который фиксирует сигнал, полученный с пьезоакселерометра, запоминает и осуществляет его графическое построение в виде осциллограмм на экране и на бумажном носителе. На фигуре представлена принципиальная схема устройства диагностирования свойств смазочных веществ и рабочих жидкостей. Устройство содержит электромагнитный возбудитель колебаний 1, столик 2, который крепится с помощью тензометрических консолей 3 к основанию устройства, пьезоакселерометр 4 и вибротестер 5. На столике 2 крепится нижний образец 6 с плоской рабочей поверхностью. К нему прижимается верхний образец 7 с помощью винта 8 через тарированную пружину 9. Устройство диагностирования свойств смазочных веществ и рабочих жидкостей работает следующим образом. Нижний образец 6 с плоской рабочей поверхностью укрепляется на столике 2, который с помощью тензометрических консолей 3 крепится к основанию устройства. Верхний образец 7 представляет собой сферу, которая прижимается с заданным усилиемк нижнему образцу 6. Регулировка усилия осуществляется винтом 8 путем сжатия или ослабления тарированной пружины 9. Верхнему образцу 7 с помощью электромагнитного возбудителя колебаний 1 задаются колебания регулируемой частоты и амплитуды. Трение контролируется по микроперемещениям столика 2 с нижним образцом 6, которые регистрируются пьезоакселерометром 4, сигнал которого после преобразования фиксируется вибротестером 5 в виде осциллограммы сил трения, в зависимости от изменения величины контактных давлений и амплитуды смещений верхнего образца. Таким образом, предлагаемое устройство обеспечивает возможность проведения испытаний различных смазочных материалов и рабочих жидкостей на образцах из различных материалов и фиксирования результатов испытаний на носителе информации в удобном виде для визуального восприятия и с графическим построением осциллограмм сил трения на экране и на бумажном носителе. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
