Аспирационный вертикальный коллектор-сборник

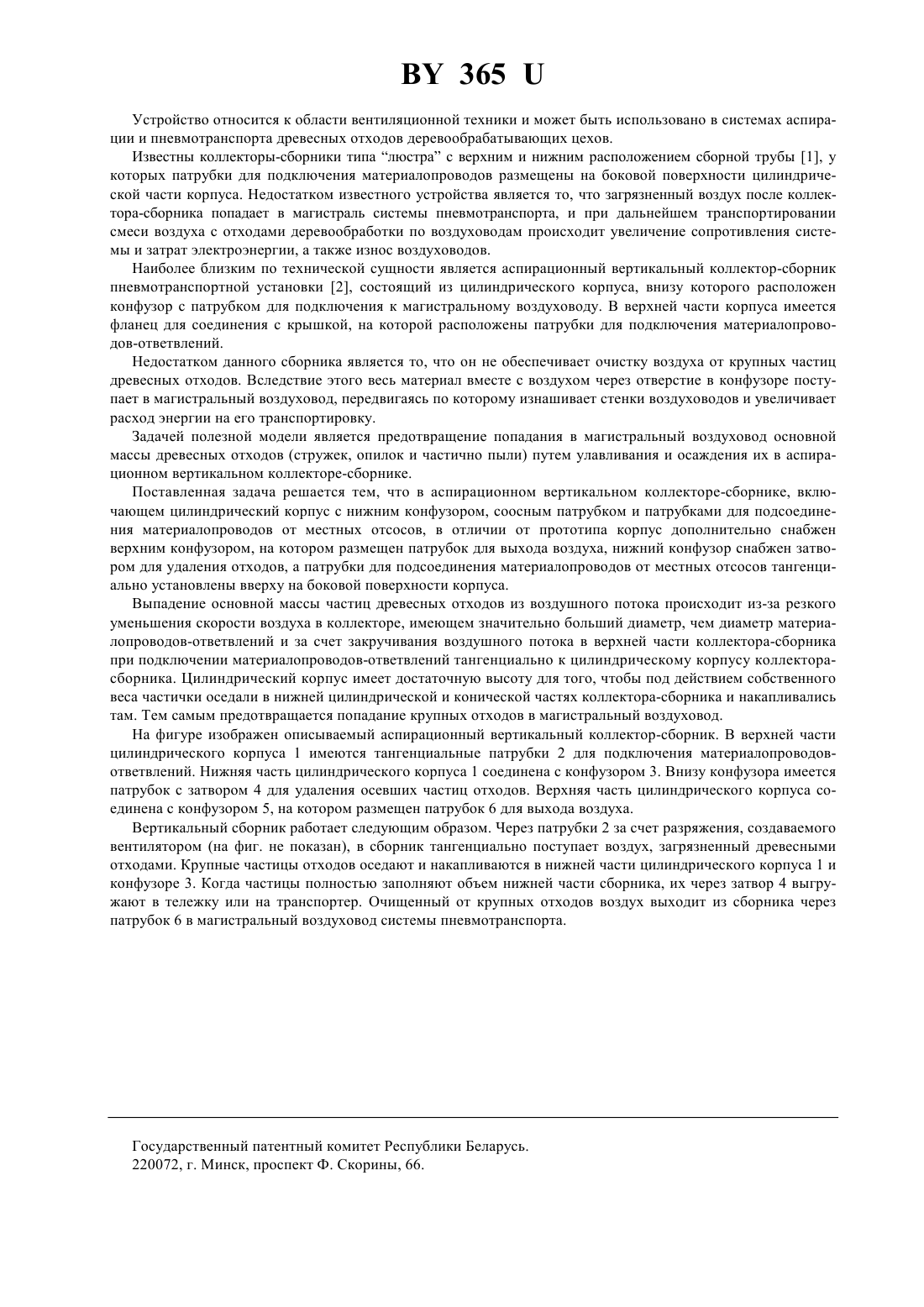

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Полоцкий государственный университет(73) Патентообладатель Полоцкий государственный университет(57) Аспирационный вертикальный коллектор-сборник, включающий цилиндрический корпус с нижним конфузором, снабженным соосным патрубком и патрубками для подсоединения материалопроводов от местных отсосов, отличающийся тем, что корпус дополнительно снабжен верхним конфузором, на котором размещен патрубок для выхода воздуха, нижний конфузор снабжен затвором для удаления отходов, а патрубки для подсоединения материалопроводов от местных отсосов тангенциально размещены вверху на боковой поверхности корпуса.(56) 1. Отопление и вентиляция. Учебник для вузов. В 2-х ч. Ч. 2. Вентиляция / Под ред. В.Н. Богословского. М. Стройиздат, 1976. - С. 371. 2. Кокориз Г.Ф. Пневматический транспорт деревообрабатывающих предприятий. - М. Машиностроение, 1968. - С. 25 (прототип). 365 Устройство относится к области вентиляционной техники и может быть использовано в системах аспирации и пневмотранспорта древесных отходов деревообрабатывающих цехов. Известны коллекторы-сборники типа люстра с верхним и нижним расположением сборной трубы 1, у которых патрубки для подключения материалопроводов размещены на боковой поверхности цилиндрической части корпуса. Недостатком известного устройства является то, что загрязненный воздух после коллектора-сборника попадает в магистраль системы пневмотранспорта, и при дальнейшем транспортировании смеси воздуха с отходами деревообработки по воздуховодам происходит увеличение сопротивления системы и затрат электроэнергии, а также износ воздуховодов. Наиболее близким по технической сущности является аспирационный вертикальный коллектор-сборник пневмотранспортной установки 2, состоящий из цилиндрического корпуса, внизу которого расположен конфузор с патрубком для подключения к магистральному воздуховоду. В верхней части корпуса имеется фланец для соединения с крышкой, на которой расположены патрубки для подключения материалопроводов-ответвлений. Недостатком данного сборника является то, что он не обеспечивает очистку воздуха от крупных частиц древесных отходов. Вследствие этого весь материал вместе с воздухом через отверстие в конфузоре поступает в магистральный воздуховод, передвигаясь по которому изнашивает стенки воздуховодов и увеличивает расход энергии на его транспортировку. Задачей полезной модели является предотвращение попадания в магистральный воздуховод основной массы древесных отходов (стружек, опилок и частично пыли) путем улавливания и осаждения их в аспирационном вертикальном коллекторе-сборнике. Поставленная задача решается тем, что в аспирационном вертикальном коллекторе-сборнике, включающем цилиндрический корпус с нижним конфузором, соосным патрубком и патрубками для подсоединения материалопроводов от местных отсосов, в отличии от прототипа корпус дополнительно снабжен верхним конфузором, на котором размещен патрубок для выхода воздуха, нижний конфузор снабжен затвором для удаления отходов, а патрубки для подсоединения материалопроводов от местных отсосов тангенциально установлены вверху на боковой поверхности корпуса. Выпадение основной массы частиц древесных отходов из воздушного потока происходит из-за резкого уменьшения скорости воздуха в коллекторе, имеющем значительно больший диаметр, чем диаметр материалопроводов-ответвлений и за счет закручивания воздушного потока в верхней части коллектора-сборника при подключении материалопроводов-ответвлений тангенциально к цилиндрическому корпусу коллекторасборника. Цилиндрический корпус имеет достаточную высоту для того, чтобы под действием собственного веса частички оседали в нижней цилиндрической и конической частях коллектора-сборника и накапливались там. Тем самым предотвращается попадание крупных отходов в магистральный воздуховод. На фигуре изображен описываемый аспирационный вертикальный коллектор-сборник. В верхней части цилиндрического корпуса 1 имеются тангенциальные патрубки 2 для подключения материалопроводовответвлений. Нижняя часть цилиндрического корпуса 1 соединена с конфузором 3. Внизу конфузора имеется патрубок с затвором 4 для удаления осевших частиц отходов. Верхняя часть цилиндрического корпуса соединена с конфузором 5, на котором размещен патрубок 6 для выхода воздуха. Вертикальный сборник работает следующим образом. Через патрубки 2 за счет разряжения, создаваемого вентилятором (на фиг. не показан), в сборник тангенциально поступает воздух, загрязненный древесными отходами. Крупные частицы отходов оседают и накапливаются в нижней части цилиндрического корпуса 1 и конфузоре 3. Когда частицы полностью заполняют объем нижней части сборника, их через затвор 4 выгружают в тележку или на транспортер. Очищенный от крупных отходов воздух выходит из сборника через патрубок 6 в магистральный воздуховод системы пневмотранспорта. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
