Устройство для контроля бодрствования оператора

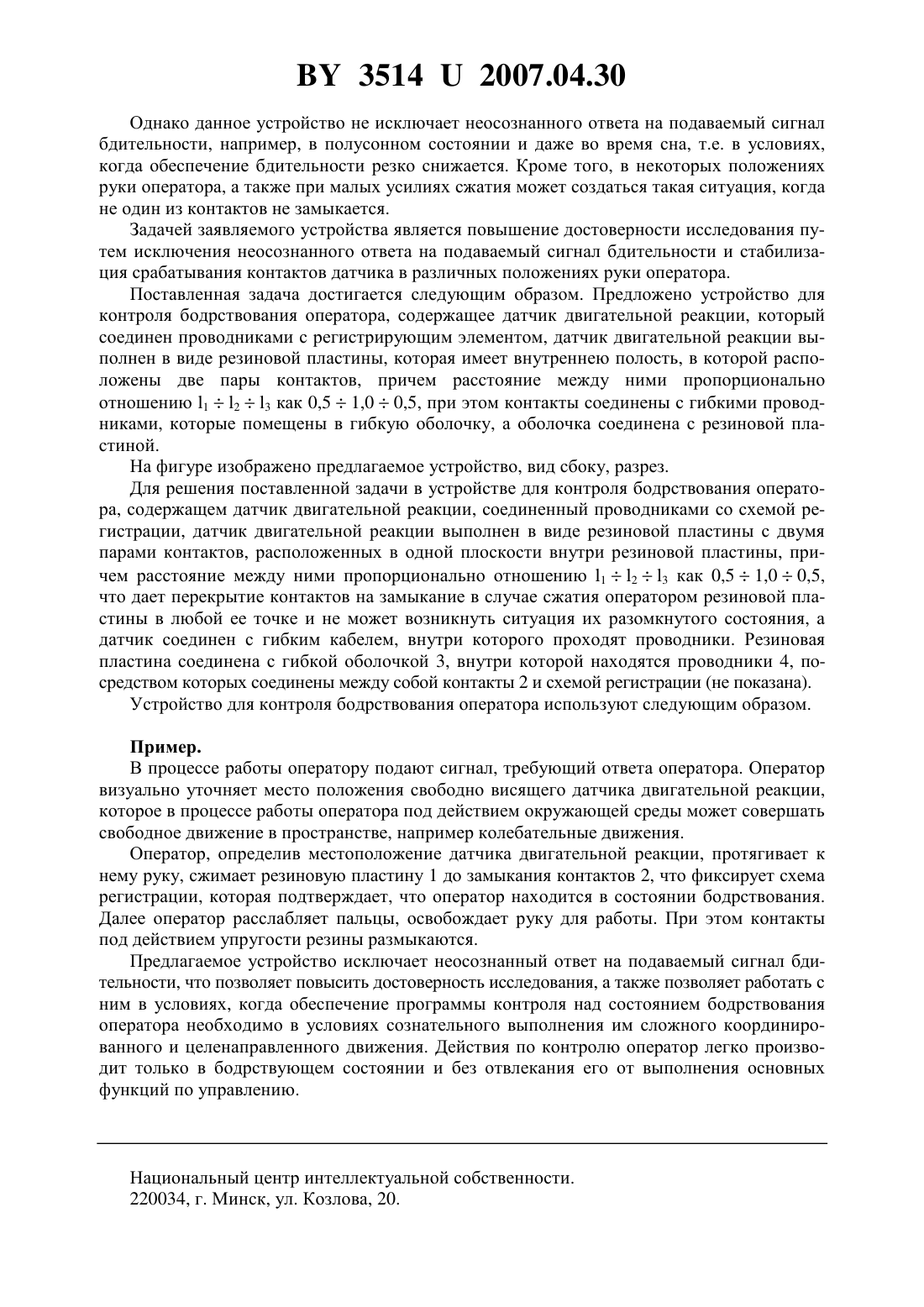

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ БОДРСТВОВАНИЯ ОПЕРАТОРА(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Федорович Сергей Владимирович Круглик Владимир Михайлович Соколов Сергей Михайлович Пилькевич Ромуальд Николаевич(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) Устройство для контроля бодрствования оператора, содержащее датчик двигательной реакции, который соединен проводниками с регистрирующим элементом, отличающееся тем, что датчик двигательной реакции выполнен в виде резиновой пластины, которая имеет внутреннюю полость, в которой расположены две пары контактов, причем расстояние между ними пропорционально отношению 123 как 0,51,00,5, при этом контакты соединены с гибкими проводниками, которые помещены в гибкую оболочку, а оболочка соединена с резиновой пластиной. Полезная модель относится к медицинской технике и может быть использована в диагностических целях. Известно устройство для контроля уровня бодрствования оператора, содержащее датчик двигательной реакции, соединенный проводниками со схемой регистрации 1 (прототип). 35142007.04.30 Однако данное устройство не исключает неосознанного ответа на подаваемый сигнал бдительности, например, в полусонном состоянии и даже во время сна, т.е. в условиях,когда обеспечение бдительности резко снижается. Кроме того, в некоторых положениях руки оператора, а также при малых усилиях сжатия может создаться такая ситуация, когда не один из контактов не замыкается. Задачей заявляемого устройства является повышение достоверности исследования путем исключения неосознанного ответа на подаваемый сигнал бдительности и стабилизация срабатывания контактов датчика в различных положениях руки оператора. Поставленная задача достигается следующим образом. Предложено устройство для контроля бодрствования оператора, содержащее датчик двигательной реакции, который соединен проводниками с регистрирующим элементом, датчик двигательной реакции выполнен в виде резиновой пластины, которая имеет внутреннею полость, в которой расположены две пары контактов, причем расстояние между ними пропорционально отношению 123 как 0,51,00,5, при этом контакты соединены с гибкими проводниками, которые помещены в гибкую оболочку, а оболочка соединена с резиновой пластиной. На фигуре изображено предлагаемое устройство, вид сбоку, разрез. Для решения поставленной задачи в устройстве для контроля бодрствования оператора, содержащем датчик двигательной реакции, соединенный проводниками со схемой регистрации, датчик двигательной реакции выполнен в виде резиновой пластины с двумя парами контактов, расположенных в одной плоскости внутри резиновой пластины, причем расстояние между ними пропорционально отношению 123 как 0,51,00,5,что дает перекрытие контактов на замыкание в случае сжатия оператором резиновой пластины в любой ее точке и не может возникнуть ситуация их разомкнутого состояния, а датчик соединен с гибким кабелем, внутри которого проходят проводники. Резиновая пластина соединена с гибкой оболочкой 3, внутри которой находятся проводники 4, посредством которых соединены между собой контакты 2 и схемой регистрации (не показана). Устройство для контроля бодрствования оператора используют следующим образом. Пример. В процессе работы оператору подают сигнал, требующий ответа оператора. Оператор визуально уточняет место положения свободно висящего датчика двигательной реакции,которое в процессе работы оператора под действием окружающей среды может совершать свободное движение в пространстве, например колебательные движения. Оператор, определив местоположение датчика двигательной реакции, протягивает к нему руку, сжимает резиновую пластину 1 до замыкания контактов 2, что фиксирует схема регистрации, которая подтверждает, что оператор находится в состоянии бодрствования. Далее оператор расслабляет пальцы, освобождает руку для работы. При этом контакты под действием упругости резины размыкаются. Предлагаемое устройство исключает неосознанный ответ на подаваемый сигнал бдительности, что позволяет повысить достоверность исследования, а также позволяет работать с ним в условиях, когда обеспечение программы контроля над состоянием бодрствования оператора необходимо в условиях сознательного выполнения им сложного координированного и целенаправленного движения. Действия по контролю оператор легко производит только в бодрствующем состоянии и без отвлекания его от выполнения основных функций по управлению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
