Индуктивный датчик износа тормозных накладок автомобилей

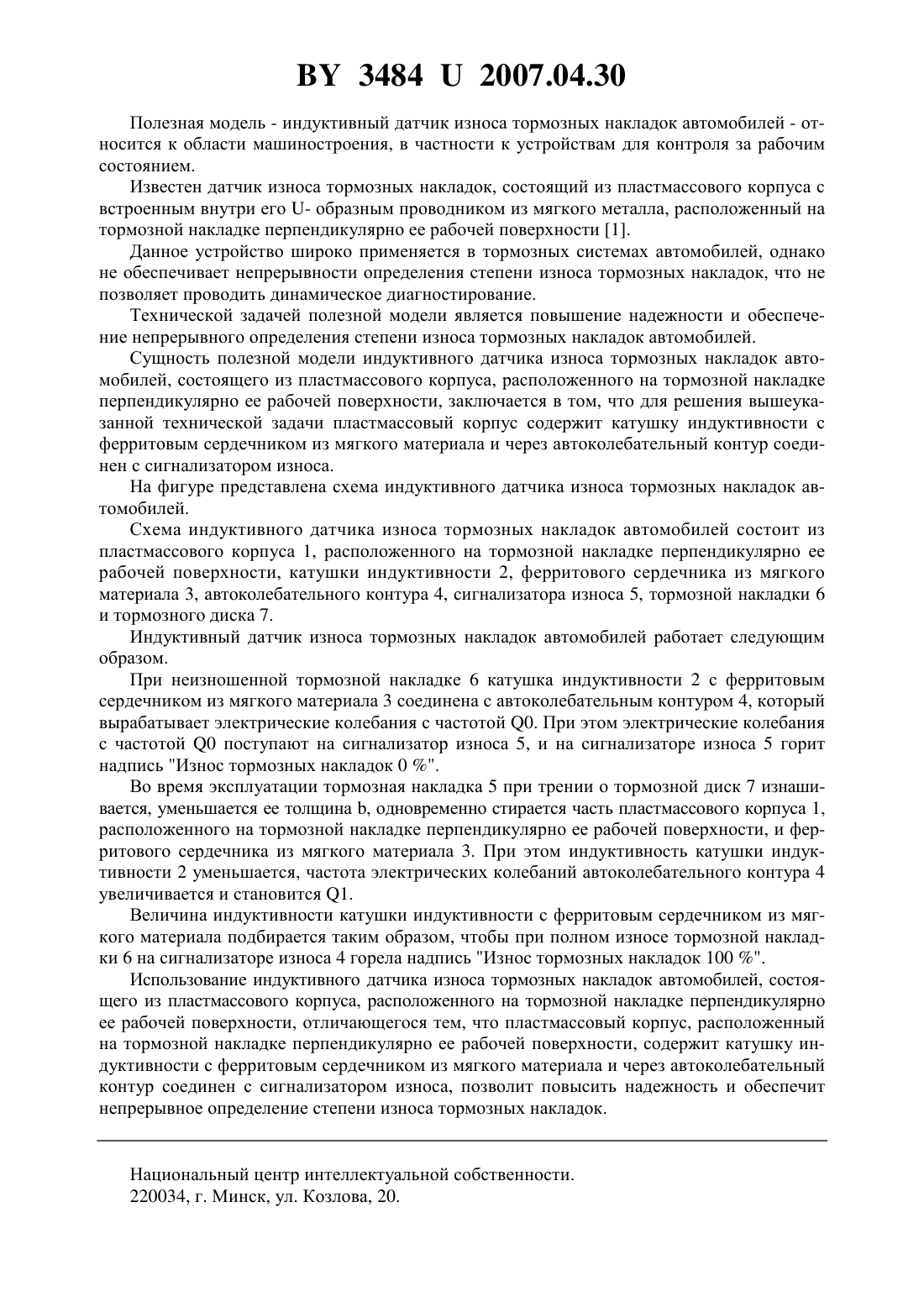

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНДУКТИВНЫЙ ДАТЧИК ИЗНОСА ТОРМОЗНЫХ НАКЛАДОК АВТОМОБИЛЕЙ(72) Авторы Карташевич Анатолий Николаевич Куликов Сергей Михайлович(57) Индуктивный датчик износа тормозных накладок автомобилей, состоящий из пластмассового корпуса, расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, отличающийся тем, что пластмассовый корпус содержит катушку индуктивности с ферритовым сердечником из мягкого материала и через автоколебательный контур соединен с сигнализатором износа.(56) 1. Потапенков Е.А.5 серия - руководство по ремонту и обслуживанию. - М. Интеркарта, 1997. - 308 с . 138. 34842007.04.30 Полезная модель - индуктивный датчик износа тормозных накладок автомобилей - относится к области машиностроения, в частности к устройствам для контроля за рабочим состоянием. Известен датчик износа тормозных накладок, состоящий из пластмассового корпуса с встроенным внутри его - образным проводником из мягкого металла, расположенный на тормозной накладке перпендикулярно ее рабочей поверхности 1. Данное устройство широко применяется в тормозных системах автомобилей, однако не обеспечивает непрерывности определения степени износа тормозных накладок, что не позволяет проводить динамическое диагностирование. Технической задачей полезной модели является повышение надежности и обеспечение непрерывного определения степени износа тормозных накладок автомобилей. Сущность полезной модели индуктивного датчика износа тормозных накладок автомобилей, состоящего из пластмассового корпуса, расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, заключается в том, что для решения вышеуказанной технической задачи пластмассовый корпус содержит катушку индуктивности с ферритовым сердечником из мягкого материала и через автоколебательный контур соединен с сигнализатором износа. На фигуре представлена схема индуктивного датчика износа тормозных накладок автомобилей. Схема индуктивного датчика износа тормозных накладок автомобилей состоит из пластмассового корпуса 1, расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, катушки индуктивности 2, ферритового сердечника из мягкого материала 3, автоколебательного контура 4, сигнализатора износа 5, тормозной накладки 6 и тормозного диска 7. Индуктивный датчик износа тормозных накладок автомобилей работает следующим образом. При неизношенной тормозной накладке 6 катушка индуктивности 2 с ферритовым сердечником из мягкого материала 3 соединена с автоколебательным контуром 4, который вырабатывает электрические колебания с частотой 0. При этом электрические колебания с частотой 0 поступают на сигнализатор износа 5, и на сигнализаторе износа 5 горит надпись Износ тормозных накладок 0 . Во время эксплуатации тормозная накладка 5 при трении о тормозной диск 7 изнашивается, уменьшается ее толщина , одновременно стирается часть пластмассового корпуса 1,расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, и ферритового сердечника из мягкого материала 3. При этом индуктивность катушки индуктивности 2 уменьшается, частота электрических колебаний автоколебательного контура 4 увеличивается и становится 1. Величина индуктивности катушки индуктивности с ферритовым сердечником из мягкого материала подбирается таким образом, чтобы при полном износе тормозной накладки 6 на сигнализаторе износа 4 горела надпись Износ тормозных накладок 100 . Использование индуктивного датчика износа тормозных накладок автомобилей, состоящего из пластмассового корпуса, расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, отличающегося тем, что пластмассовый корпус, расположенный на тормозной накладке перпендикулярно ее рабочей поверхности, содержит катушку индуктивности с ферритовым сердечником из мягкого материала и через автоколебательный контур соединен с сигнализатором износа, позволит повысить надежность и обеспечит непрерывное определение степени износа тормозных накладок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
