Устройство для тренировки ходьбы

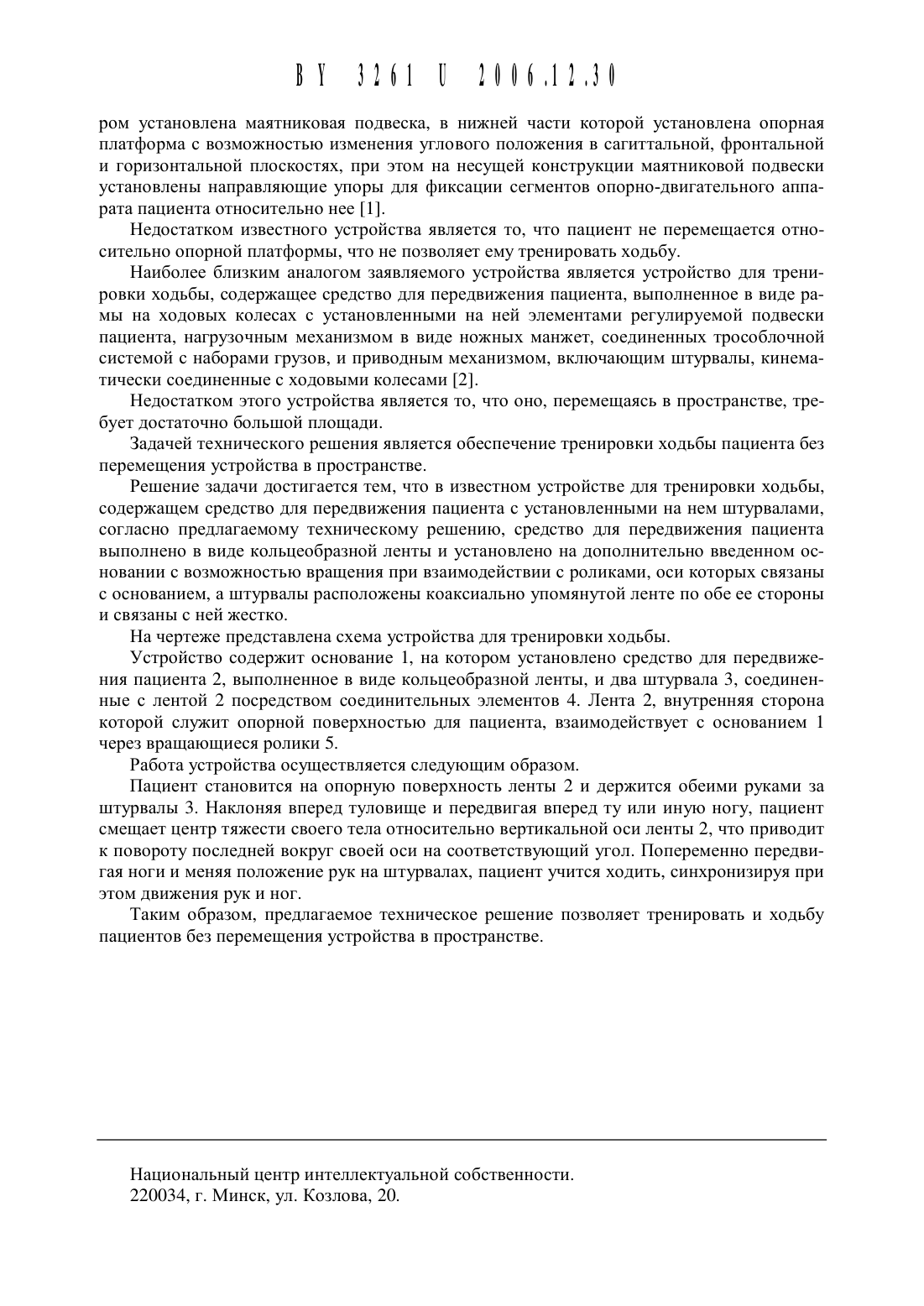

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ХОДЬБЫ(71) Заявитель Государственное научное учреждение Институт механики И надежности машин Национальной академии наук Беларуси(72) Автор Дубовский Владимир Андреевич (ВУ)(73) Патентообладатель Государственное научное учреждение Институт механики и надежности машин Национальной академии наук БеларусиУСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ХОДЬбЫ, содержащее СРЕДСТВО ДЛЯ ПЕРЕДВИЖЕНИЯ Пациента С установленными на НЕМ штурвалами, ОТЛИЧЗЮЩЕЕСЯ ТЕМ, ЧТО СРЕДСТВО ДЛЯ ПЕРЕДВИЖЕНИЯ Пациента ВЫПОЛНЕНО В ВИДЕ кольцеобразной ЛЕНТЫ И установлено на ДОПОЛНИТЕЛЬНО ВВЕДЕННОМ основании С ВОЗМОЖНОСТЬЮ вращения ПРИ взаимодействии С роликами, ОСИ КОТОРЫХ связаны С основанием, а Штурвалы расположены коаксиально уПОМЯНуТОЙ ЛЕНТЕ ПО ОбЕ ЕЕ СТОРОНЫ И СВЯЗЗНЫ С НЕЙ ЖЕСТКО.(56) 1. Патент на изобретение РФ 2145831, МПК А 61 Н 1/02, 2000. 2. А.с. СССР 1734741, МПК А 61 Н 3/04, 1992.Полезная МОДЕЛЬ ОТНОСИТСЯ К МЕДИЦИНЕ И МОЖЕТ бЫТЬ ИСПОЛЬЗОВЗНЗ ДЛЯ реабилитации бОЛЬНЫХ С НЗРУТПЕНИЯМИ опорно-двигательного аппарата.ИЗВЕСТНО УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ опорно-двигательного аппарата человека, СОдержащее основание В ВИДЕ вертикальных СТОЕК И горизонтальных ПЕРЕКЛаДИН, на КОТО ВУ 326111 2006.12.30ром установлена маятниковая подвеска, в нижней части которой установлена опорная платформа с возможностью изменения углового положения в сагиттальной, фронтальной и горизонтальной плоскостях, при этом на несущей конструкции маятниковой подвески установлены направляющие упоры для фиксации сегментов опорно-двигательного аппарата пациента относительно нее 1.Недостатком известного устройства является то, что пациент не перемещается относительно опорной платформы, что не позволяет ему тренировать ходьбу.Наиболее близким аналогом заявляемого устройства является устройство для тренировки ходьбы, содержащее средство для передвижения пациента, выполненное в виде рамы на ходовых колесах с установленными на ней элементами регулируемой подвески пациента, нагрузочнь 1 м механизмом в виде ножных манжет, соединенных трособлочной системой с наборами грузов, и приводным механизмом, включающим Штурвалы, кинематически соединенные с ходовыми колесами 2.Недостатком этого устройства является то, что оно, перемещаясь в пространстве, требует достаточно большой площади.Задачей технического решения является обеспечение тренировки ходьбы пациента без перемещения устройства в пространстве.Решение задачи достигается тем, что в известном устройстве для тренировки ходьбы,содержащем средство для передвижения пациента с установленными на нем штурвалами,согласно предлагаемому техническому решению, средство для передвижения пациента выполнено в виде кольцеобразной ленты и установлено на дополнительно введенном основании с возможностью вращения при взаимодействии с роликами, оси которых связаны с основанием, а штурвалы расположены коаксиально упомянутой ленте по обе ее стороны и связаны с ней жестко.На чертеже представлена схема устройства для тренировки ходьбы.Устройство содержит основание 1, на котором установлено средство для передвижения пациента 2, выполненное в виде кольцеобразной ленты, и два штурвала 3, соединенные с лентой 2 посредством соединительных элементов 4. Лента 2, внутренняя сторона которой служит опорной поверхностью для пациента, взаимодействует с основанием 1 через вращающиеся ролики 5.Работа устройства осуществляется следующим образом.Пациент становится на опорную поверхность ленты 2 и держится обеими руками за штурвалы 3. Наклоняя вперед туловище и передвигая вперед ту или иную ногу, пациент смещает центр тяжести своего тела относительно вертикальной оси ленты 2, что приводит к повороту последней вокруг своей оси на соответствующий угол. Попеременно передвигая ноги и меняя положение рук на штурвалах, пациент учится ходить, синхронизируя при этом движения рук и ног.Таким образом, предлагаемое техническое решение позволяет тренировать и ходьбу пациентов без перемещения устройства в пространстве.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
