Виброударный инструмент с ультразвуковым возбуждением

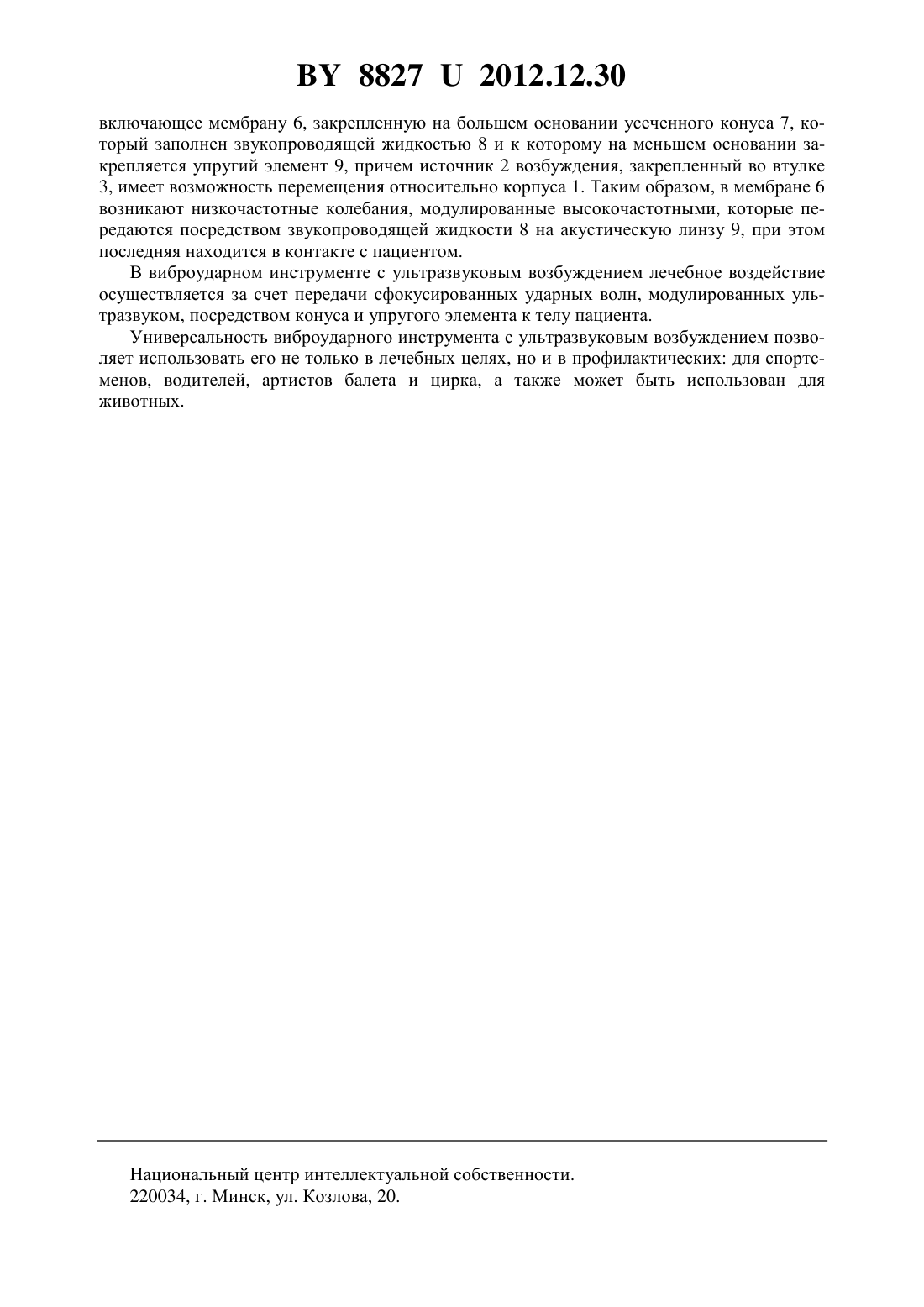

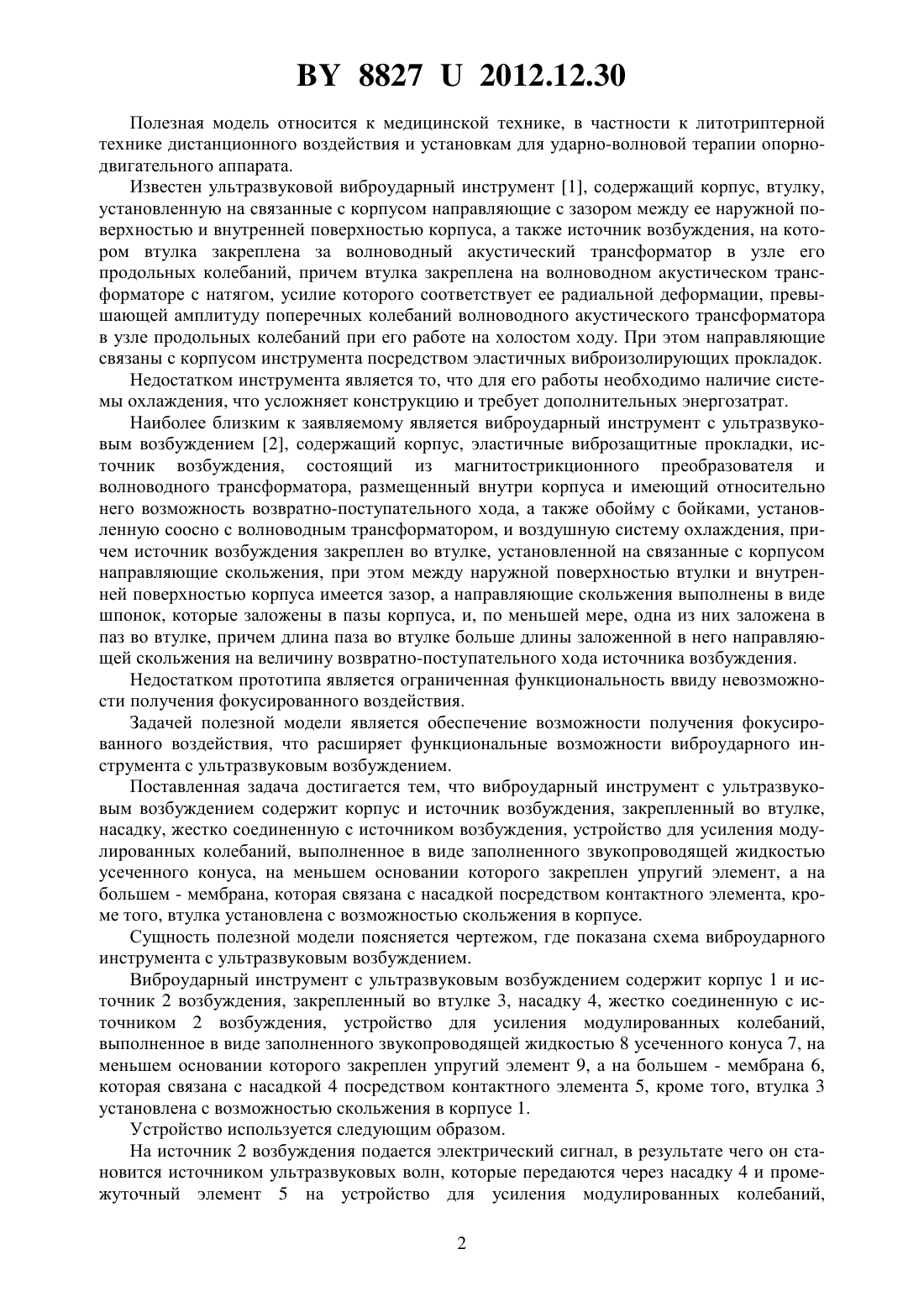

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Киселев Михаил Григорьевич Есьман Геннадий Аркадьевич Дроздов Алексей Владимирович Монич Сергей Геннадьевич(73) Патентообладатель Белорусский национальный технический университет(57) Виброударный инструмент с ультразвуковым возбуждением, содержащий корпус и источник возбуждения, закрепленный во втулке, отличающийся тем, что дополнительно содержит насадку, жестко соединенную с источником возбуждения, устройство для усиления модулированных колебаний, выполненное в виде заполненного звукопроводящей жидкостью усеченного конуса, на меньшем основании которого закреплен упругий элемент, а на большем - мембрана, которая связана с насадкой посредством контактного элемента, кроме того, втулка установлена с возможностью скольжения в корпусе. 88272012.12.30 Полезная модель относится к медицинской технике, в частности к литотриптерной технике дистанционного воздействия и установкам для ударно-волновой терапии опорнодвигательного аппарата. Известен ультразвуковой виброударный инструмент 1, содержащий корпус, втулку,установленную на связанные с корпусом направляющие с зазором между ее наружной поверхностью и внутренней поверхностью корпуса, а также источник возбуждения, на котором втулка закреплена за волноводный акустический трансформатор в узле его продольных колебаний, причем втулка закреплена на волноводном акустическом трансформаторе с натягом, усилие которого соответствует ее радиальной деформации, превышающей амплитуду поперечных колебаний волноводного акустического трансформатора в узле продольных колебаний при его работе на холостом ходу. При этом направляющие связаны с корпусом инструмента посредством эластичных виброизолирующих прокладок. Недостатком инструмента является то, что для его работы необходимо наличие системы охлаждения, что усложняет конструкцию и требует дополнительных энергозатрат. Наиболее близким к заявляемому является виброударный инструмент с ультразвуковым возбуждением 2, содержащий корпус, эластичные виброзащитные прокладки, источник возбуждения, состоящий из магнитострикционного преобразователя и волноводного трансформатора, размещенный внутри корпуса и имеющий относительно него возможность возвратно-поступательного хода, а также обойму с бойками, установленную соосно с волноводным трансформатором, и воздушную систему охлаждения, причем источник возбуждения закреплен во втулке, установленной на связанные с корпусом направляющие скольжения, при этом между наружной поверхностью втулки и внутренней поверхностью корпуса имеется зазор, а направляющие скольжения выполнены в виде шпонок, которые заложены в пазы корпуса, и, по меньшей мере, одна из них заложена в паз во втулке, причем длина паза во втулке больше длины заложенной в него направляющей скольжения на величину возвратно-поступательного хода источника возбуждения. Недостатком прототипа является ограниченная функциональность ввиду невозможности получения фокусированного воздействия. Задачей полезной модели является обеспечение возможности получения фокусированного воздействия, что расширяет функциональные возможности виброударного инструмента с ультразвуковым возбуждением. Поставленная задача достигается тем, что виброударный инструмент с ультразвуковым возбуждением содержит корпус и источник возбуждения, закрепленный во втулке,насадку, жестко соединенную с источником возбуждения, устройство для усиления модулированных колебаний, выполненное в виде заполненного звукопроводящей жидкостью усеченного конуса, на меньшем основании которого закреплен упругий элемент, а на большем - мембрана, которая связана с насадкой посредством контактного элемента, кроме того, втулка установлена с возможностью скольжения в корпусе. Сущность полезной модели поясняется чертежом, где показана схема виброударного инструмента с ультразвуковым возбуждением. Виброударный инструмент с ультразвуковым возбуждением содержит корпус 1 и источник 2 возбуждения, закрепленный во втулке 3, насадку 4, жестко соединенную с источником 2 возбуждения, устройство для усиления модулированных колебаний,выполненное в виде заполненного звукопроводящей жидкостью 8 усеченного конуса 7, на меньшем основании которого закреплен упругий элемент 9, а на большем - мембрана 6,которая связана с насадкой 4 посредством контактного элемента 5, кроме того, втулка 3 установлена с возможностью скольжения в корпусе 1. Устройство используется следующим образом. На источник 2 возбуждения подается электрический сигнал, в результате чего он становится источником ультразвуковых волн, которые передаются через насадку 4 и промежуточный элемент 5 на устройство для усиления модулированных колебаний,2 88272012.12.30 включающее мембрану 6, закрепленную на большем основании усеченного конуса 7, который заполнен звукопроводящей жидкостью 8 и к которому на меньшем основании закрепляется упругий элемент 9, причем источник 2 возбуждения, закрепленный во втулке 3, имеет возможность перемещения относительно корпуса 1. Таким образом, в мембране 6 возникают низкочастотные колебания, модулированные высокочастотными, которые передаются посредством звукопроводящей жидкости 8 на акустическую линзу 9, при этом последняя находится в контакте с пациентом. В виброударном инструменте с ультразвуковым возбуждением лечебное воздействие осуществляется за счет передачи сфокусированных ударных волн, модулированных ультразвуком, посредством конуса и упругого элемента к телу пациента. Универсальность виброударного инструмента с ультразвуковым возбуждением позволяет использовать его не только в лечебных целях, но и в профилактических для спортсменов, водителей, артистов балета и цирка, а также может быть использован для животных. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
