Аксиально-поршневая гидромашина

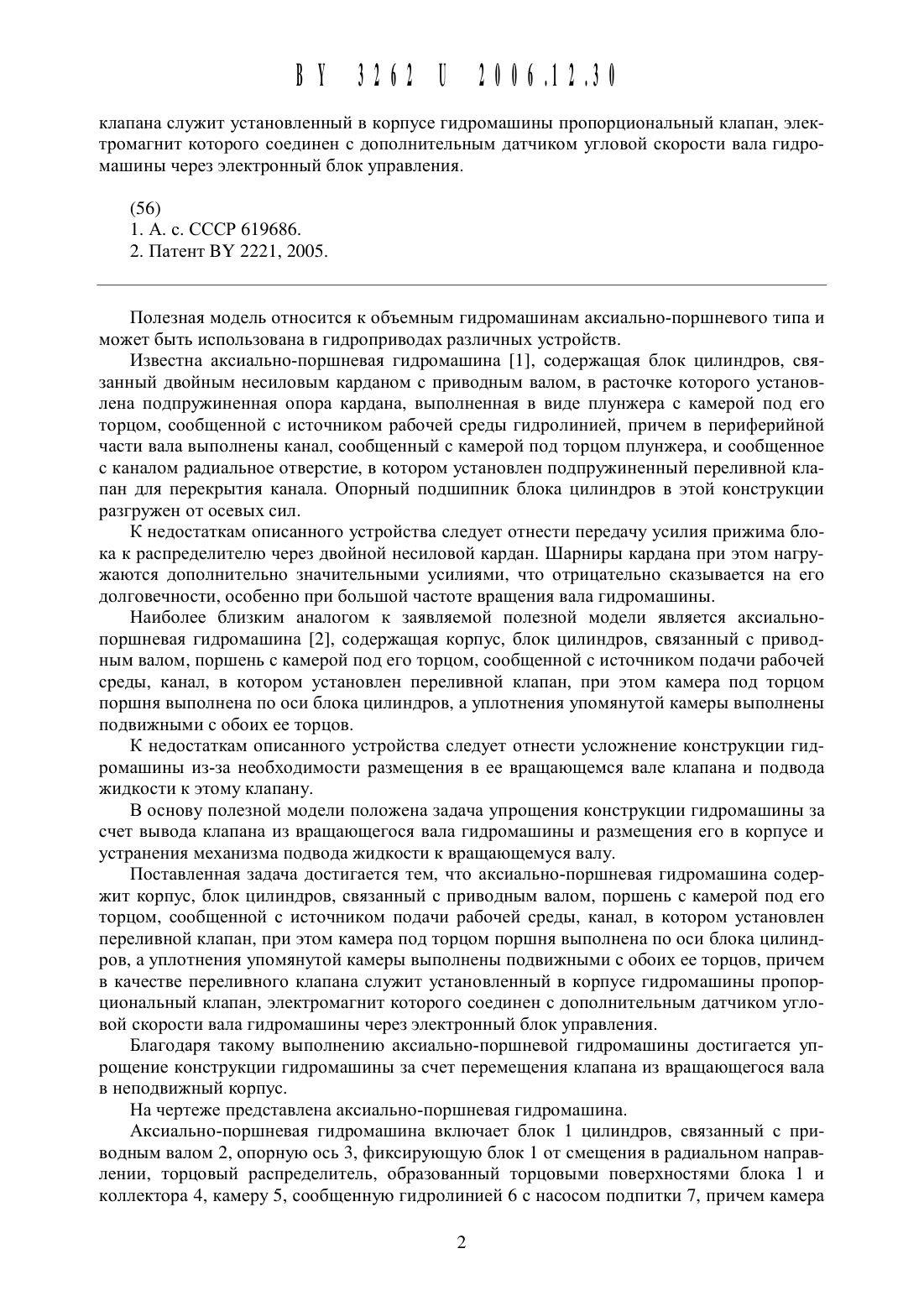

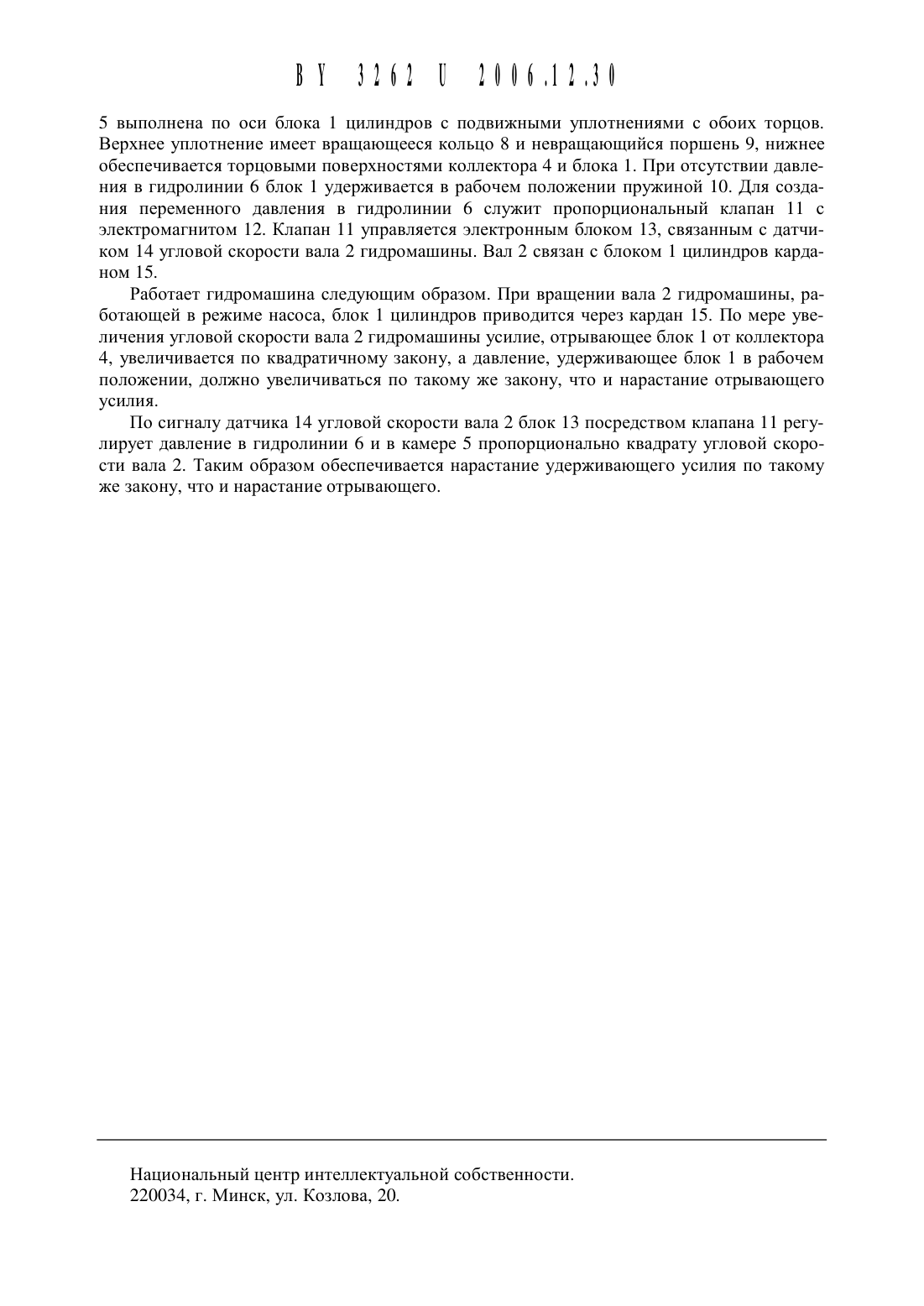

ОПИСАНИЕ РЕСПУБЛИКА БЕЛАРУСЬ 09) у (ШЗ 2 6 2(12) НАЦИОНАЛЬНЫИ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(21) Номер заявки 1120060441 (72) Авторы КороЛЬкевич Виктор Алек(22) 2006.06.30 сандрович Шевченко Василий Са(71)3 аявитеЛЬ Государственное науч- веЛЬевич Шарангович Андрей Ива ное учреждение Институт механи- нович КороЛЬкевич Александр Вик ки И надежности машин Нацио- торович (ВУ)наЛЬной академии наук БеЛаруси (73) ПатентообЛадатеЛЬ Государственное(ВУ) научное учреждение Институт меха ники и надежности машин НационаЛЬной академии наук БеЛаруси (ВУ)АксиаЛЬно-поршневая гидромашина, содержащая корпус, блок циЛиндров, связанный с приводным ваЛом, поршень с камерой под его торцом, сообщенной с источником подачи рабочей среды, канаЛ, в котором установЛен переЛивной кЛапан, при этом камера под торцом поршня выпоЛнена по оси бЛока циЛиндров, а упЛотнения упомянутой камеры выпоЛнены подвижными с обоих ее торцов, отличающаяся тем, что в качестве переЛивногоклапана служит установленный в корпусе гидромашины пропорциональный клапан, электромагнит которого соединен с Дополнительным датчиком угловой скорости вала гидромашины через электронный блок управления.Полезная модель относится к объемным гидромашинам аксиально-поршневого типа и может быть использована в гидроприводах различных устройств.Известна аксиально-поршневая гидромашина 1, содержащая блок цилиндров, связанный двойным несиловым карданом с приводным валом, в расточке которого установлена подпружиненная опора кардана, выполненная в виде плунжера с камерой под его торцом, сообщенной с источником рабочей среды гидролинией, причем в периферийной части вала выполнены канал, сообщенный с камерой под торцом плунжера, и сообщенное с каналом радиальное отверстие, в котором установлен подпружиненный переливной клапан для перекрытия канала. Опорный подшипник блока цилиндров в этой конструкции разгружен от осевых сил.К недостаткам описанного устройства следует отнести передачу усилия прижима блока к распределителю через двойной несиловой кардан. Шарниры кардана при этом нагружаются дополнительно значительными усилиями, что отрицательно сказывается на его долговечности, особенно при большой частоте вращения вала гидромашины.Наиболее близким аналогом к заявляемой полезной модели является аксиальнопоршневая гидромашина 2, содержащая корпус, блок цилиндров, связанный с приводным валом, поршень с камерой под его торцом, сообщенной с источником подачи рабочей среды, канал, в котором установлен переливной клапан, при этом камера под торцом поршня выполнена по оси блока цилиндров, а уплотнения упомянутой камеры выполнены подвижными с обоих ее торцов.К недостаткам описанного устройства следует отнести усложнение конструкции гидромашины из-за необходимости размещения в ее вращающемся вале клапана и подвода жидкости к этому клапану.В основу полезной модели положена задача упрощения конструкции гидромашины за счет вывода клапана из вращающегося вала гидромашины и размещения его в корпусе и устранения механизма подвода жидкости к вращающемуся валу.Поставленная задача достигается тем, что аксиально-поршневая гидромашина содержит корпус, блок цилиндров, связанный с приводным валом, поршень с камерой под его торцом, сообщенной с источником подачи рабочей среды, канал, в котором установлен переливной клапан, при этом камера под торцом поршня выполнена по оси блока цилиндров, а уплотнения упомянутой камеры выполнены подвижными с обоих ее торцов, причем в качестве переливного клапана служит установленный в корпусе гидромашины пропорциональный клапан, электромагнит которого соединен с дополнительным датчиком угловой скорости вала гидромашины через электронный блок управления.Благодаря такому выполнению аксиально-поршневой гидромашины достигается упрощение конструкции гидромашины за счет перемещения клапана из вращающегося вала в неподвижный корпус.На чертеже представлена аксиально-поршневая гидромашина.Аксиально-поршневая гидромашина включает блок 1 цилиндров, связанный с приводным валом 2, опорную ось 3, фиксирующую блок 1 от смещения в радиальном направлении, торцовый распределитель, образованный торцовыми поверхностями блока 1 и коллектора 4, камеру 5, сообщенную гидролинией 6 с насосом подпитки 7, причем камера5 выполнена по оси блока 1 цилиндров с подвижными уплотнениями с обоих торцов. Верхнее уплотнение имеет вращающееся кольцо 8 и невращающийся поршень 9, нижнее обеспечивается торцовыми поверхностями коллектора 4 и блока 1. При отсутствии давления в гидролинии 6 блок 1 удерживается в рабочем положении пружиной 10. Для создания переменного давления в гидролинии 6 служит пропорциональный клапан 11 с электромагнитом 12. Клапан 11 управляется электронным блоком 13, связанным с датчиком 14 угловой скорости вала 2 гидромащины. Вал 2 связан с блоком 1 цилиндров карданом 15.Работает гидромащина следующим образом. При вращении вала 2 гидромащины, работающей в режиме насоса, блок 1 цилиндров приводится через кардан 15. По мере увеличения угловой скорости вала 2 гидромащины усилие, отрывающее блок 1 от коллектора 4, увеличивается по квадратичному закону, а давление, удерживающее блок 1 в рабочем положении, должно увеличиваться по такому же закону, что и нарастание отрывающего усилия.По сигналу датчика 14 угловой скорости вала 2 блок 13 посредством клапана 11 регулирует давление в гидролинии 6 и в камере 5 пропорционально квадрату угловой скорости вала 2. Таким образом обеспечивается нарастание удерживающего усилия по такому же закону, что и нарастание отрывающего.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
