Устройство для продувки металла газом и вдувания порошкообразных материалов

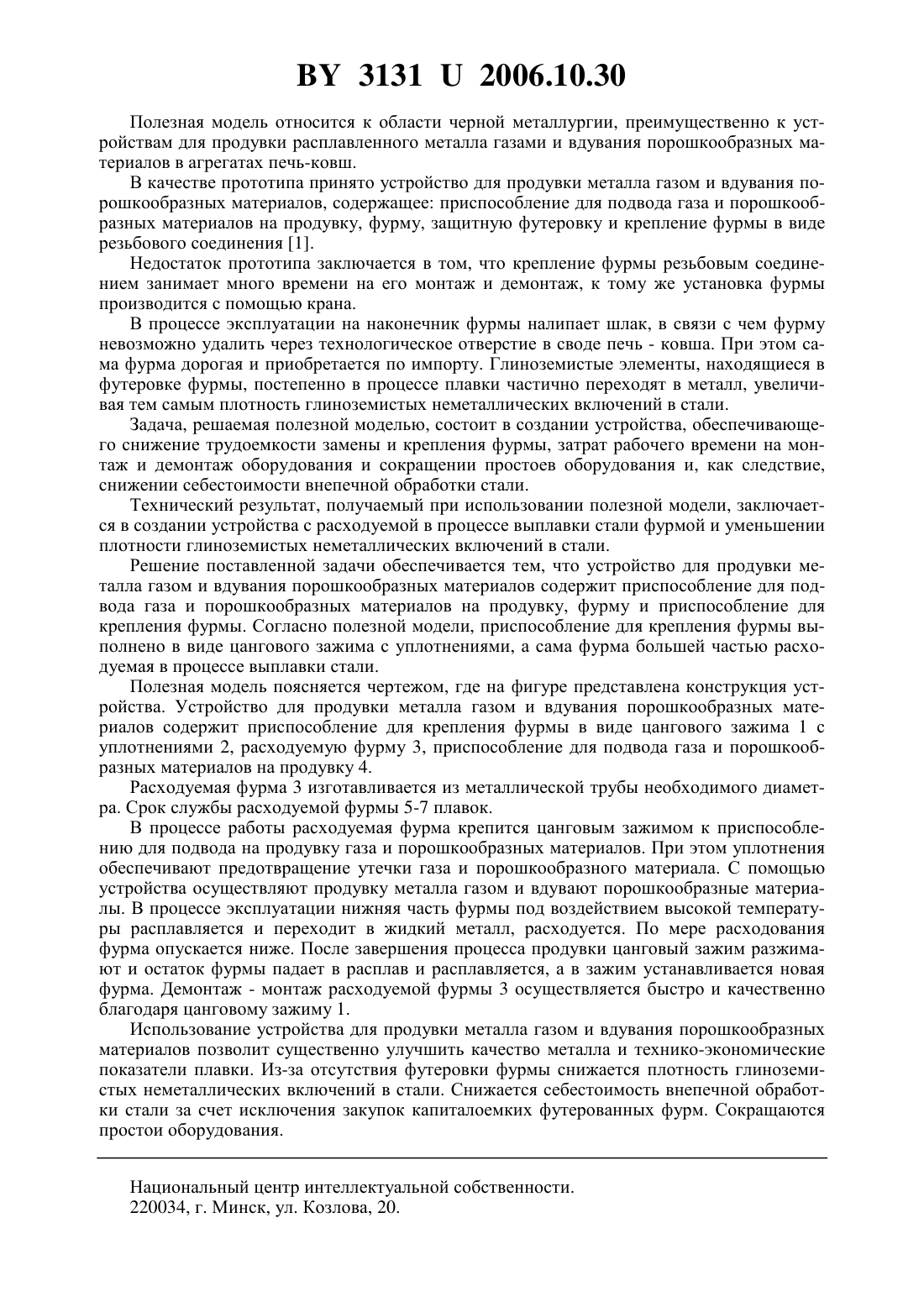

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОДУВКИ МЕТАЛЛА ГАЗОМ И ВДУВАНИЯ ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Дьяченко Вячеслав Иванович Андрианов Дмитрий Николаевич Игнатьев Михаил Владимирович Зазян Александр Сергеевич Прохоренко Виктор Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Устройство для продувки металла газом и вдувания порошкообразных материалов,содержащее приспособление для подвода газа и порошкообразных материалов на продувку, фурму и приспособление для крепления фурмы, отличающееся тем, что приспособление для крепление фурмы выполнено в виде цангового зажима с уплотнениями, а сама фурма выполнена с возможностью расплавления большей ее части в процессе выплавки стали. 31312006.10.30 Полезная модель относится к области черной металлургии, преимущественно к устройствам для продувки расплавленного металла газами и вдувания порошкообразных материалов в агрегатах печь-ковш. В качестве прототипа принято устройство для продувки металла газом и вдувания порошкообразных материалов, содержащее приспособление для подвода газа и порошкообразных материалов на продувку, фурму, защитную футеровку и крепление фурмы в виде резьбового соединения 1. Недостаток прототипа заключается в том, что крепление фурмы резьбовым соединением занимает много времени на его монтаж и демонтаж, к тому же установка фурмы производится с помощью крана. В процессе эксплуатации на наконечник фурмы налипает шлак, в связи с чем фурму невозможно удалить через технологическое отверстие в своде печь - ковша. При этом сама фурма дорогая и приобретается по импорту. Глиноземистые элементы, находящиеся в футеровке фурмы, постепенно в процессе плавки частично переходят в металл, увеличивая тем самым плотность глиноземистых неметаллических включений в стали. Задача, решаемая полезной моделью, состоит в создании устройства, обеспечивающего снижение трудоемкости замены и крепления фурмы, затрат рабочего времени на монтаж и демонтаж оборудования и сокращении простоев оборудования и, как следствие,снижении себестоимости внепечной обработки стали. Технический результат, получаемый при использовании полезной модели, заключается в создании устройства с расходуемой в процессе выплавки стали фурмой и уменьшении плотности глиноземистых неметаллических включений в стали. Решение поставленной задачи обеспечивается тем, что устройство для продувки металла газом и вдувания порошкообразных материалов содержит приспособление для подвода газа и порошкообразных материалов на продувку, фурму и приспособление для крепления фурмы. Согласно полезной модели, приспособление для крепления фурмы выполнено в виде цангового зажима с уплотнениями, а сама фурма большей частью расходуемая в процессе выплавки стали. Полезная модель поясняется чертежом, где на фигуре представлена конструкция устройства. Устройство для продувки металла газом и вдувания порошкообразных материалов содержит приспособление для крепления фурмы в виде цангового зажима 1 с уплотнениями 2, расходуемую фурму 3, приспособление для подвода газа и порошкообразных материалов на продувку 4. Расходуемая фурма 3 изготавливается из металлической трубы необходимого диаметра. Срок службы расходуемой фурмы 5-7 плавок. В процессе работы расходуемая фурма крепится цанговым зажимом к приспособлению для подвода на продувку газа и порошкообразных материалов. При этом уплотнения обеспечивают предотвращение утечки газа и порошкообразного материала. С помощью устройства осуществляют продувку металла газом и вдувают порошкообразные материалы. В процессе эксплуатации нижняя часть фурмы под воздействием высокой температуры расплавляется и переходит в жидкий металл, расходуется. По мере расходования фурма опускается ниже. После завершения процесса продувки цанговый зажим разжимают и остаток фурмы падает в расплав и расплавляется, а в зажим устанавливается новая фурма. Демонтаж - монтаж расходуемой фурмы 3 осуществляется быстро и качественно благодаря цанговому зажиму 1. Использование устройства для продувки металла газом и вдувания порошкообразных материалов позволит существенно улучшить качество металла и технико-экономические показатели плавки. Из-за отсутствия футеровки фурмы снижается плотность глиноземистых неметаллических включений в стали. Снижается себестоимость внепечной обработки стали за счет исключения закупок капиталоемких футерованных фурм. Сокращаются простои оборудования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
