Устройство для усиления балочной конструкции

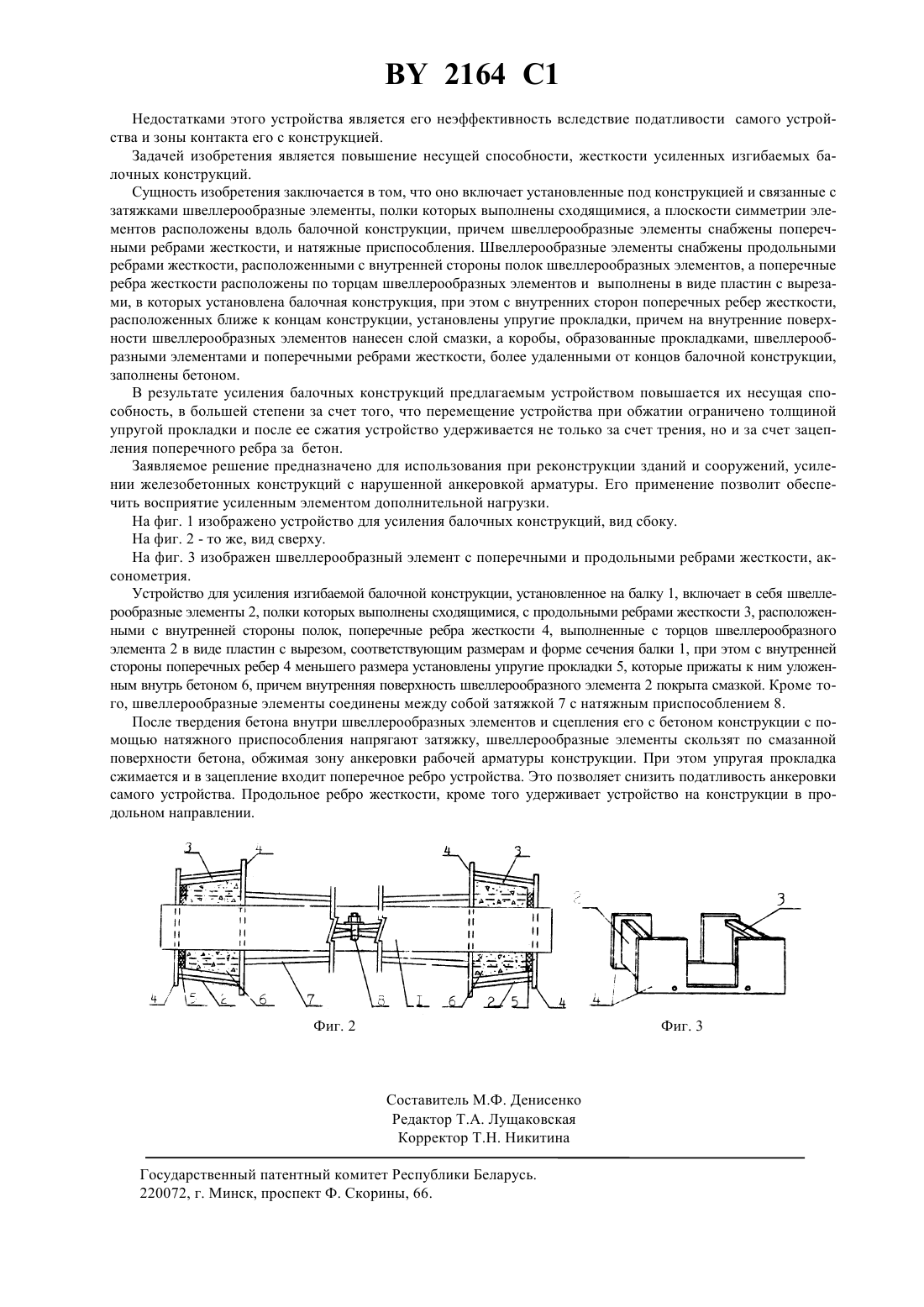

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ УСИЛЕНИЯ БАЛОЧНОЙ КОНСТРУКЦИИ(71) Заявитель Полоцкий государственный университет(73) Патентообладатель Полоцкий государственный университет, Малое предприятие Реконструкция(57) Устройство для усиления балочной конструкции, включающее установленные под конструкцией и связанные с затяжками швеллерообразные элементы, полки которых выполнены сходящимися, а плоскости симметрии элементов расположены вдоль балочной конструкции, причем швеллерообразные элементы снабжены поперечными ребрами жесткости, и натяжные приспособления, отличающееся тем, что швеллерообразные элементы снабжены продольными ребрами жесткости, расположенными с внутренней стороны полок швеллерообразных элементов, а поперечные ребра жесткости расположены по торцам швеллерообразных элементов и выполнены в виде пластин с вырезами, в которых установлена балочная конструкция. При этом с внутренних сторон поперечных ребер жесткости, расположенных ближе к концам конструкции, установлены упругие прокладки, причем на внутренние поверхности швеллерообразных элементов нанесен слой смазки, а коробы, образованные прокладками, швеллерообразными элементами и поперечными ребрами жесткости, более удаленными от концов балочной конструкции, заполнены бетоном. Фиг. 1 Изобретение относится к строительству и может быть использовано при реконструкции зданий и сооружений, усилении железобетонных конструкций с нарушенной анкеровкой арматуры. Известно устройство для усиления балочной конструкции, включающее затяжку с натяжным устройством, боковые элементы с рифленой поверхностью и вертикальными прорезями для штырей и пластины с жестко закрепленными в них штырями 1. К недостаткам устройства относятся большая податливость контакта пластин с поверхностью усиливаемого элемента, сложность изготовления. Наиболее близким к заявляемому является устройство для усиления пролетной конструкции, включающее швеллерообразные элементы с ребрами жесткости, выполненные сходящимися к середине конструкции, тяги с натяжными муфтами, рычаги с опорой на каждой пластине и клинья с рифленой поверхностью 2. 2164 1 Недостатками этого устройства является его неэффективность вследствие податливости самого устройства и зоны контакта его с конструкцией. Задачей изобретения является повышение несущей способности, жесткости усиленных изгибаемых балочных конструкций. Сущность изобретения заключается в том, что оно включает установленные под конструкцией и связанные с затяжками швеллерообразные элементы, полки которых выполнены сходящимися, а плоскости симметрии элементов расположены вдоль балочной конструкции, причем швеллерообразные элементы снабжены поперечными ребрами жесткости, и натяжные приспособления. Швеллерообразные элементы снабжены продольными ребрами жесткости, расположенными с внутренней стороны полок швеллерообразных элементов, а поперечные ребра жесткости расположены по торцам швеллерообразных элементов и выполнены в виде пластин с вырезами, в которых установлена балочная конструкция, при этом с внутренних сторон поперечных ребер жесткости,расположенных ближе к концам конструкции, установлены упругие прокладки, причем на внутренние поверхности швеллерообразных элементов нанесен слой смазки, а коробы, образованные прокладками, швеллерообразными элементами и поперечными ребрами жесткости, более удаленными от концов балочной конструкции,заполнены бетоном. В результате усиления балочных конструкций предлагаемым устройством повышается их несущая способность, в большей степени за счет того, что перемещение устройства при обжатии ограничено толщиной упругой прокладки и после ее сжатия устройство удерживается не только за счет трения, но и за счет зацепления поперечного ребра за бетон. Заявляемое решение предназначено для использования при реконструкции зданий и сооружений, усилении железобетонных конструкций с нарушенной анкеровкой арматуры. Его применение позволит обеспечить восприятие усиленным элементом дополнительной нагрузки. На фиг. 1 изображено устройство для усиления балочных конструкций, вид сбоку. На фиг. 2 - то же, вид сверху. На фиг. 3 изображен швеллерообразный элемент с поперечными и продольными ребрами жесткости, аксонометрия. Устройство для усиления изгибаемой балочной конструкции, установленное на балку 1, включает в себя швеллерообразные элементы 2, полки которых выполнены сходящимися, с продольными ребрами жесткости 3, расположенными с внутренней стороны полок, поперечные ребра жесткости 4, выполненные с торцов швеллерообразного элемента 2 в виде пластин с вырезом, соответствующим размерам и форме сечения балки 1, при этом с внутренней стороны поперечных ребер 4 меньшего размера установлены упругие прокладки 5, которые прижаты к ним уложенным внутрь бетоном 6, причем внутренняя поверхность швеллерообразного элемента 2 покрыта смазкой. Кроме того, швеллерообразные элементы соединены между собой затяжкой 7 с натяжным приспособлением 8. После твердения бетона внутри швеллерообразных элементов и сцепления его с бетоном конструкции с помощью натяжного приспособления напрягают затяжку, швеллерообразные элементы скользят по смазанной поверхности бетона, обжимая зону анкеровки рабочей арматуры конструкции. При этом упругая прокладка сжимается и в зацепление входит поперечное ребро устройства. Это позволяет снизить податливость анкеровки самого устройства. Продольное ребро жесткости, кроме того удерживает устройство на конструкции в продольном направлении. оставитель М.Ф. Денисенко Редактор Т.А. Лущаковская Корректор Т.Н. Никитина Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
