Способ усиления частично разрушенных железобетонных колонн

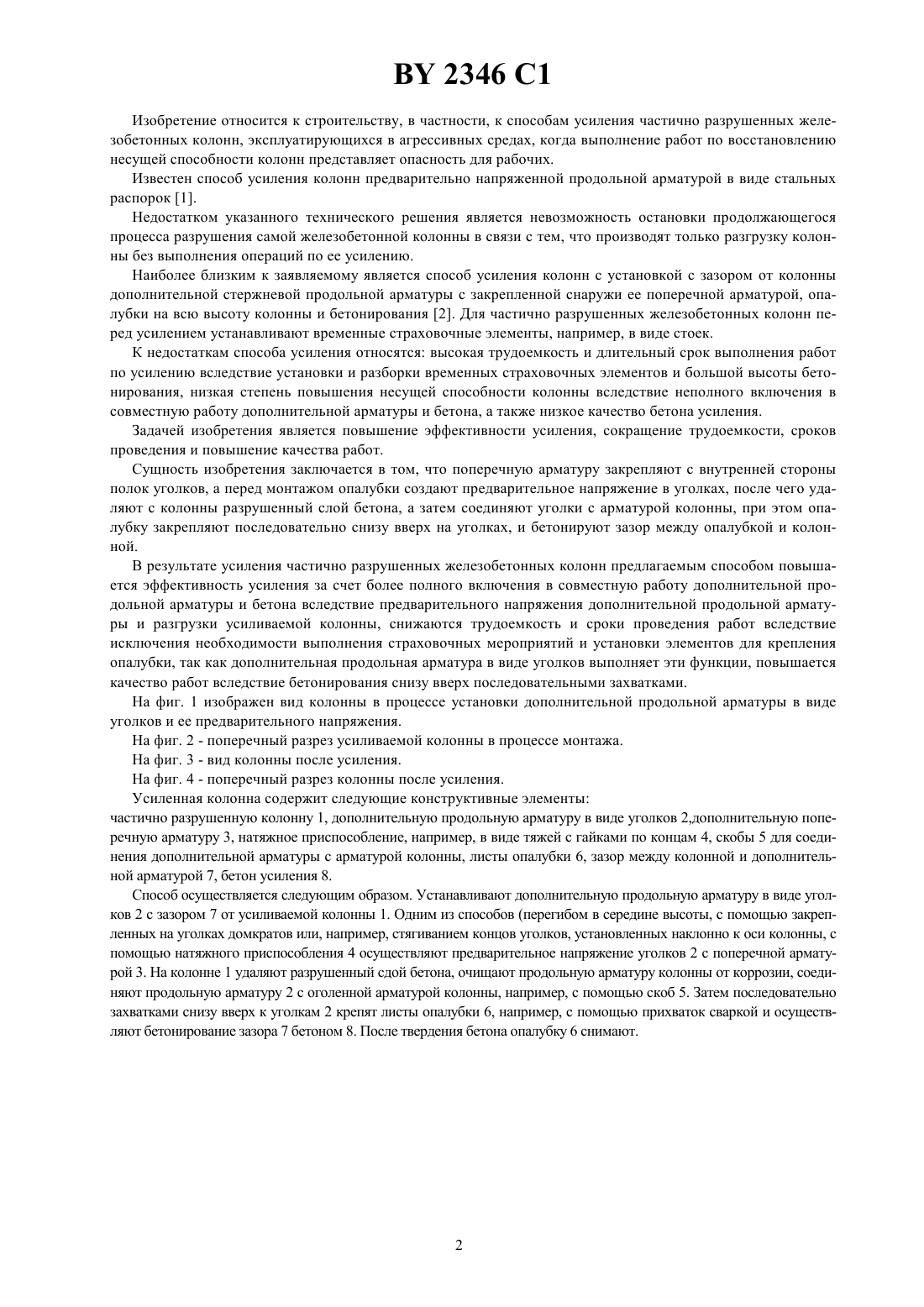

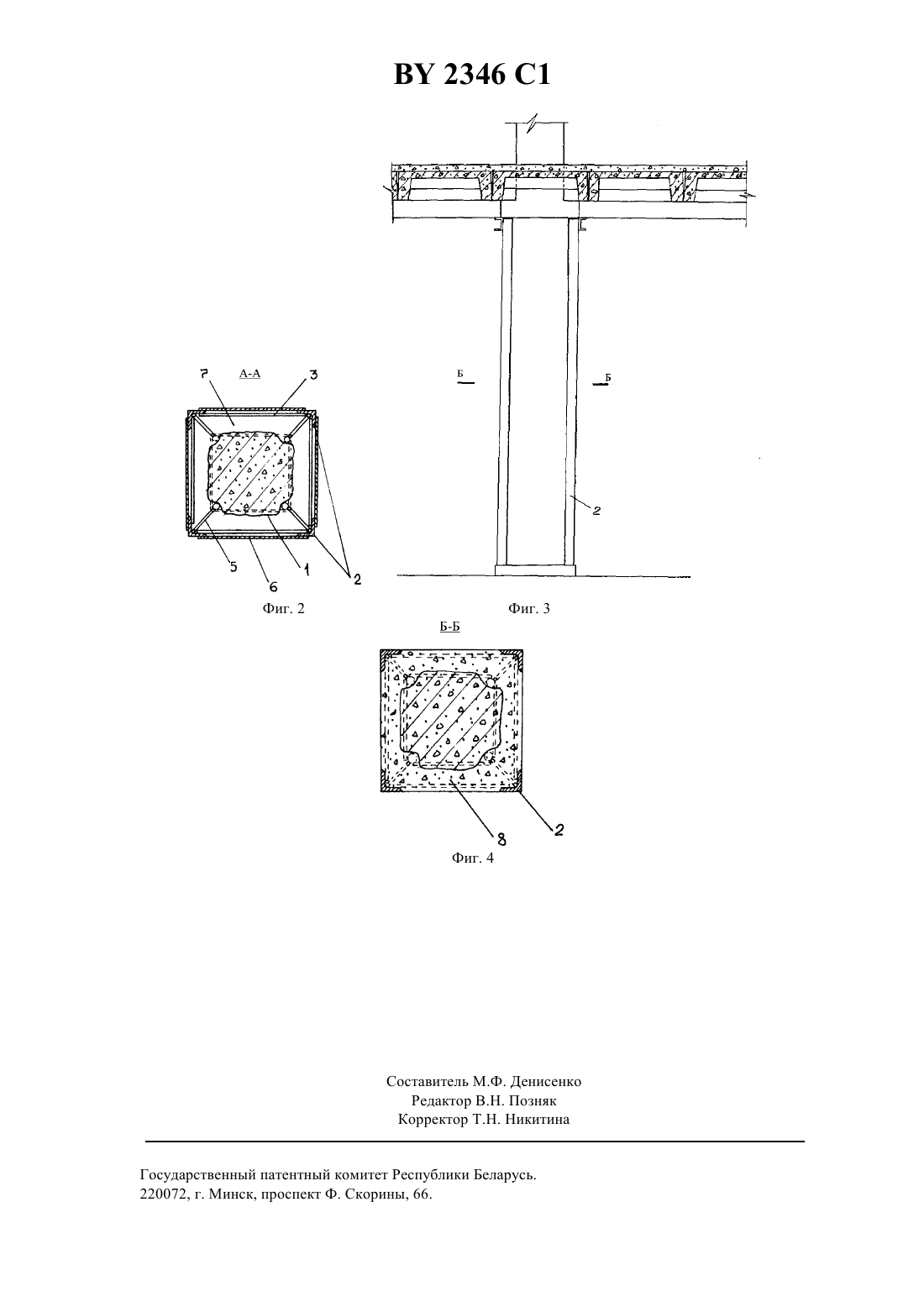

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ УСИЛЕНИЯ ЧАСТИЧНО РАЗРУШЕННЫХ ЖЕЛЕЗОБЕТОННЫХ КОЛОНН(71) Заявитель Полоцкий государственный университет(73) Патентообладатель Полоцкий государственный университет(57) Способ усиления частично разрушенных железобетонных колонн, включающий установку с зазором от колонны дополнительной продольной в виде уголков и поперечной арматуры, монтаж опалубки и бетонирование,отличающийся тем, что поперечную арматуру закрепляют с внутренней стороны полок уголков, а перед монтажом опалубки создают предварительное напряжение в уголках, после чего удаляют с колоны разрушенный слой бетона, а затем соединяют уголки с арматурой колонны, при этом опалубку закрепляют последовательно снизу вверх на уголках.(56) 1. Онуфриев Н. М. Усиление жлзбетонных конструкций промышленных зданий и сооружений.-Л.-М.,1965.-С. 242-247. 2. Андреев С. А. Восстановление и реконструкция капитальных зданий.-.-Л., 1944.-С. 109 (прототип). 2346 1 Изобретение относится к строительству, в частности, к способам усиления частично разрушенных железобетонных колонн, эксплуатирующихся в агрессивных средах, когда выполнение работ по восстановлению несущей способности колонн представляет опасность для рабочих. Известен способ усиления колонн предварительно напряженной продольной арматурой в виде стальных распорок 1. Недостатком указанного технического решения является невозможность остановки продолжающегося процесса разрушения самой железобетонной колонны в связи с тем, что производят только разгрузку колонны без выполнения операций по ее усилению. Наиболее близким к заявляемому является способ усиления колонн с установкой с зазором от колонны дополнительной стержневой продольной арматуры с закрепленной снаружи ее поперечной арматурой, опалубки на всю высоту колонны и бетонирования 2. Для частично разрушенных железобетонных колонн перед усилением устанавливают временные страховочные элементы, например, в виде стоек. К недостаткам способа усиления относятся высокая трудоемкость и длительный срок выполнения работ по усилению вследствие установки и разборки временных страховочных элементов и большой высоты бетонирования, низкая степень повышения несущей способности колонны вследствие неполного включения в совместную работу дополнительной арматуры и бетона, а также низкое качество бетона усиления. Задачей изобретения является повышение эффективности усиления, сокращение трудоемкости, сроков проведения и повышение качества работ. Сущность изобретения заключается в том, что поперечную арматуру закрепляют с внутренней стороны полок уголков, а перед монтажом опалубки создают предварительное напряжение в уголках, после чего удаляют с колонны разрушенный слой бетона, а затем соединяют уголки с арматурой колонны, при этом опалубку закрепляют последовательно снизу вверх на уголках, и бетонируют зазор между опалубкой и колонной. В результате усиления частично разрушенных железобетонных колонн предлагаемым способом повышается эффективность усиления за счет более полного включения в совместную работу дополнительной продольной арматуры и бетона вследствие предварительного напряжения дополнительной продольной арматуры и разгрузки усиливаемой колонны, снижаются трудоемкость и сроки проведения работ вследствие исключения необходимости выполнения страховочных мероприятий и установки элементов для крепления опалубки, так как дополнительная продольная арматура в виде уголков выполняет эти функции, повышается качество работ вследствие бетонирования снизу вверх последовательными захватками. На фиг. 1 изображен вид колонны в процессе установки дополнительной продольной арматуры в виде уголков и ее предварительного напряжения. На фиг. 2 - поперечный разрез усиливаемой колонны в процессе монтажа. На фиг. 3 - вид колонны после усиления. На фиг. 4 - поперечный разрез колонны после усиления. Усиленная колонна содержит следующие конструктивные элементы частично разрушенную колонну 1, дополнительную продольную арматуру в виде уголков 2,дополнительную поперечную арматуру 3, натяжное приспособление, например, в виде тяжей с гайками по концам 4, скобы 5 для соединения дополнительной арматуры с арматурой колонны, листы опалубки 6, зазор между колонной и дополнительной арматурой 7, бетон усиления 8. Способ осуществляется следующим образом. Устанавливают дополнительную продольную арматуру в виде уголков 2 с зазором 7 от усиливаемой колонны 1. Одним из способов (перегибом в середине высоты, с помощью закрепленных на уголках домкратов или, например, стягиванием концов уголков, установленных наклонно к оси колонны, с помощью натяжного приспособления 4 осуществляют предварительное напряжение уголков 2 с поперечной арматурой 3. На колонне 1 удаляют разрушенный сдой бетона, очищают продольную арматуру колонны от коррозии, соединяют продольную арматуру 2 с оголенной арматурой колонны, например, с помощью скоб 5. Затем последовательно захватками снизу вверх к уголкам 2 крепят листы опалубки 6, например, с помощью прихваток сваркой и осуществляют бетонирование зазора 7 бетоном 8. После твердения бетона опалубку 6 снимают. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
