Устройство В. М. Лобанкова для внутрипросветной одинарной или двойной электромиографии желудка

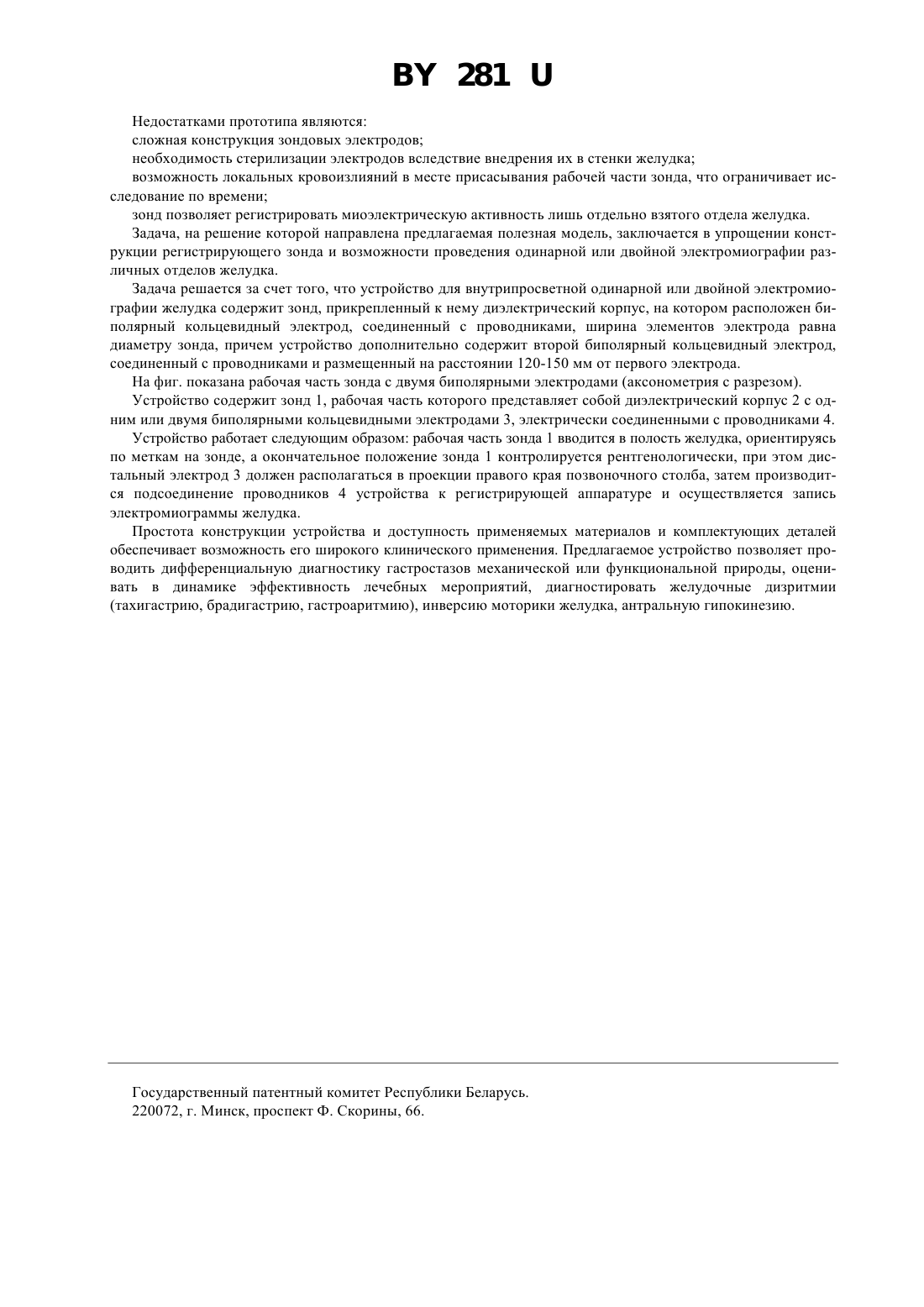

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО В. М. ЛОБАНКОВА ДЛЯ ВНУТРИПРОСВЕТНОЙ ОДИНАРНОЙ ИЛИ ДВОЙНОЙ ЭЛЕКТРОМИОГРАФИИ ЖЕЛУДКА(71) Заявитель Гомельский государственный медицинский институт(73) Патентообладатель Гомельский государственный медицинский институт(57) Устройство для внутрипросветной одинарной или двойной электромиографии желудка, состоящее из зонда, биполярных электродов, отличающееся тем, что к зонду прикреплен диэлектрический корпус, на котором расположен биполярный кольцевидный электрод, соединенный с проводниками, ширина элементов электрода равна диаметру зонда, причем устройство дополнительно содержит второй биполярный кольцевидный электрод, соединенный с проводниками и размещенный на расстоянии 120-150 мм от первого электрода. Полезная модель относится к медицине, а именно к гастроэнтерологии, и может быть использована для повышения точности диагностики расстройств моторики желудка при различных заболеваниях и послеоперационных состояниях, а также для оценки эффективности лечебных мероприятий. Известно устройство для внутрипросветной электромиографии желудка, представляющее собой моноили биполярный электрод, подводимый через биопсийный канал эндоскопа 1. Недостатками известного устройства являются необходимость применения гастроскопа и участия эндоскописта наличие эндоскопа в желудке изменяет его нормальную миоэлектрическую активность устройство позволяет регистрировать миоэлектрическую активность лишь отдельно взятого отдела желудка. Наиболее близким к предлагаемому является зонд, имеющий моно- или биполярные игольчатые электроды и аспирационный канал для присасывания рабочей части зонда к стенке желудка 1 - прототип. 281 Недостатками прототипа являются сложная конструкция зондовых электродов необходимость стерилизации электродов вследствие внедрения их в стенки желудка возможность локальных кровоизлияний в месте присасывания рабочей части зонда, что ограничивает исследование по времени зонд позволяет регистрировать миоэлектрическую активность лишь отдельно взятого отдела желудка. Задача, на решение которой направлена предлагаемая полезная модель, заключается в упрощении конструкции регистрирующего зонда и возможности проведения одинарной или двойной электромиографии различных отделов желудка. Задача решается за счет того, что устройство для внутрипросветной одинарной или двойной электромиографии желудка содержит зонд, прикрепленный к нему диэлектрический корпус, на котором расположен биполярный кольцевидный электрод, соединенный с проводниками, ширина элементов электрода равна диаметру зонда, причем устройство дополнительно содержит второй биполярный кольцевидный электрод,соединенный с проводниками и размещенный на расстоянии 120-150 мм от первого электрода. На фиг. показана рабочая часть зонда с двумя биполярными электродами (аксонометрия с разрезом). Устройство содержит зонд 1, рабочая часть которого представляет собой диэлектрический корпус 2 с одним или двумя биполярными кольцевидными электродами 3, электрически соединенными с проводниками 4. Устройство работает следующим образом рабочая часть зонда 1 вводится в полость желудка, ориентируясь по меткам на зонде, а окончательное положение зонда 1 контролируется рентгенологически, при этом дистальный электрод 3 должен располагаться в проекции правого края позвоночного столба, затем производится подсоединение проводников 4 устройства к регистрирующей аппаратуре и осуществляется запись электромиограммы желудка. Простота конструкции устройства и доступность применяемых материалов и комплектующих деталей обеспечивает возможность его широкого клинического применения. Предлагаемое устройство позволяет проводить дифференциальную диагностику гастростазов механической или функциональной природы, оценивать в динамике эффективность лечебных мероприятий, диагностировать желудочные дизритмии Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
