Устройство для определения разности потенциалов в полости рта

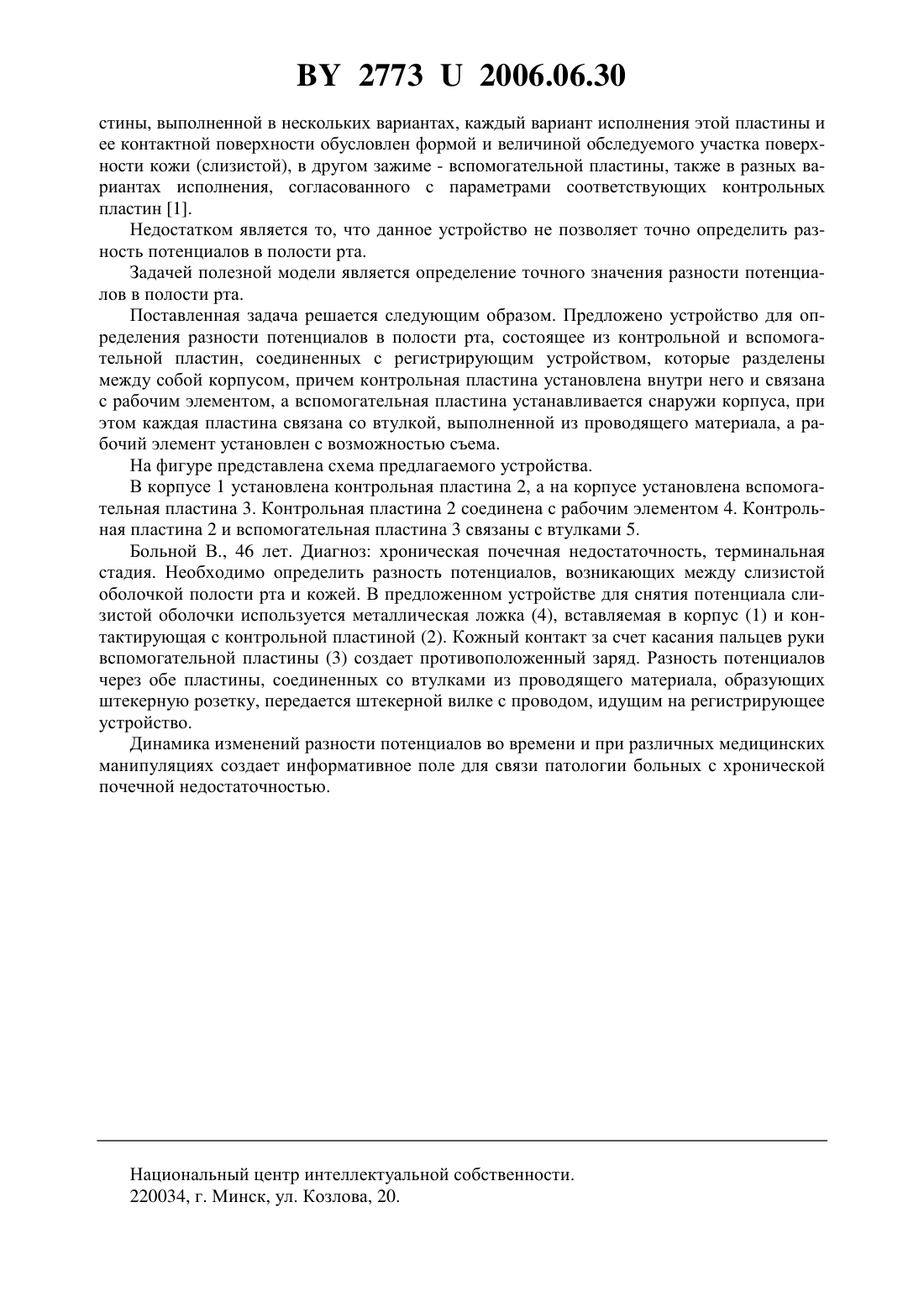

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАЗНОСТИ ПОТЕНЦИАЛОВ В ПОЛОСТИ РТА(71) Заявитель Государственное учреждение образования Белорусская медицинская академия последипломного образования(72) Авторы Луцкая Ирина Константиновна Олиферко Дарья Сергеевна(73) Патентообладатель Государственное учреждение образования Белорусская медицинская академия последипломного образования(57) Устройство для определения разности потенциалов в полости рта, состоящее из контрольной и вспомогательной пластин, соединенных с регистрирующим устройством, отличающееся тем, что пластины разделены между собой корпусом, причем контрольная пластина установлена внутри него и связана с рабочим элементом, а вспомогательная пластина устанавливается снаружи корпуса, при этом каждая пластина связана со втулкой,выполненной из проводящего материала, а рабочий элемент установлен с возможностью съема.(56) 1. Заявка на изобретение 2001126505 А, 2003. Полезная модель относится к медицине, к разделу стоматологии. Известно устройство для более точного определения местоположения медных пластин,содержащее подвижный стол, с возможностью его перемещений по полу и по высоте, с установленным на нем милливольтметром, связанным посредством пары проводов с двумя быстродействующими зажимами, выполненными одинаковыми по конструкции, размерам и химическому составу металла, с возможностью установки в одном из них контрольной пла 27732006.06.30 стины, выполненной в нескольких вариантах, каждый вариант исполнения этой пластины и ее контактной поверхности обусловлен формой и величиной обследуемого участка поверхности кожи (слизистой), в другом зажиме - вспомогательной пластины, также в разных вариантах исполнения, согласованного с параметрами соответствующих контрольных пластин 1. Недостатком является то, что данное устройство не позволяет точно определить разность потенциалов в полости рта. Задачей полезной модели является определение точного значения разности потенциалов в полости рта. Поставленная задача решается следующим образом. Предложено устройство для определения разности потенциалов в полости рта, состоящее из контрольной и вспомогательной пластин, соединенных с регистрирующим устройством, которые разделены между собой корпусом, причем контрольная пластина установлена внутри него и связана с рабочим элементом, а вспомогательная пластина устанавливается снаружи корпуса, при этом каждая пластина связана со втулкой, выполненной из проводящего материала, а рабочий элемент установлен с возможностью съема. На фигуре представлена схема предлагаемого устройства. В корпусе 1 установлена контрольная пластина 2, а на корпусе установлена вспомогательная пластина 3. Контрольная пластина 2 соединена с рабочим элементом 4. Контрольная пластина 2 и вспомогательная пластина 3 связаны с втулками 5. Больной В., 46 лет. Диагноз хроническая почечная недостаточность, терминальная стадия. Необходимо определить разность потенциалов, возникающих между слизистой оболочкой полости рта и кожей. В предложенном устройстве для снятия потенциала слизистой оболочки используется металлическая ложка (4), вставляемая в корпус (1) и контактирующая с контрольной пластиной (2). Кожный контакт за счет касания пальцев руки вспомогательной пластины (3) создает противоположенный заряд. Разность потенциалов через обе пластины, соединенных со втулками из проводящего материала, образующих штекерную розетку, передается штекерной вилке с проводом, идущим на регистрирующее устройство. Динамика изменений разности потенциалов во времени и при различных медицинских манипуляциях создает информативное поле для связи патологии больных с хронической почечной недостаточностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
