Устройство для определения интенсивности потоотделения

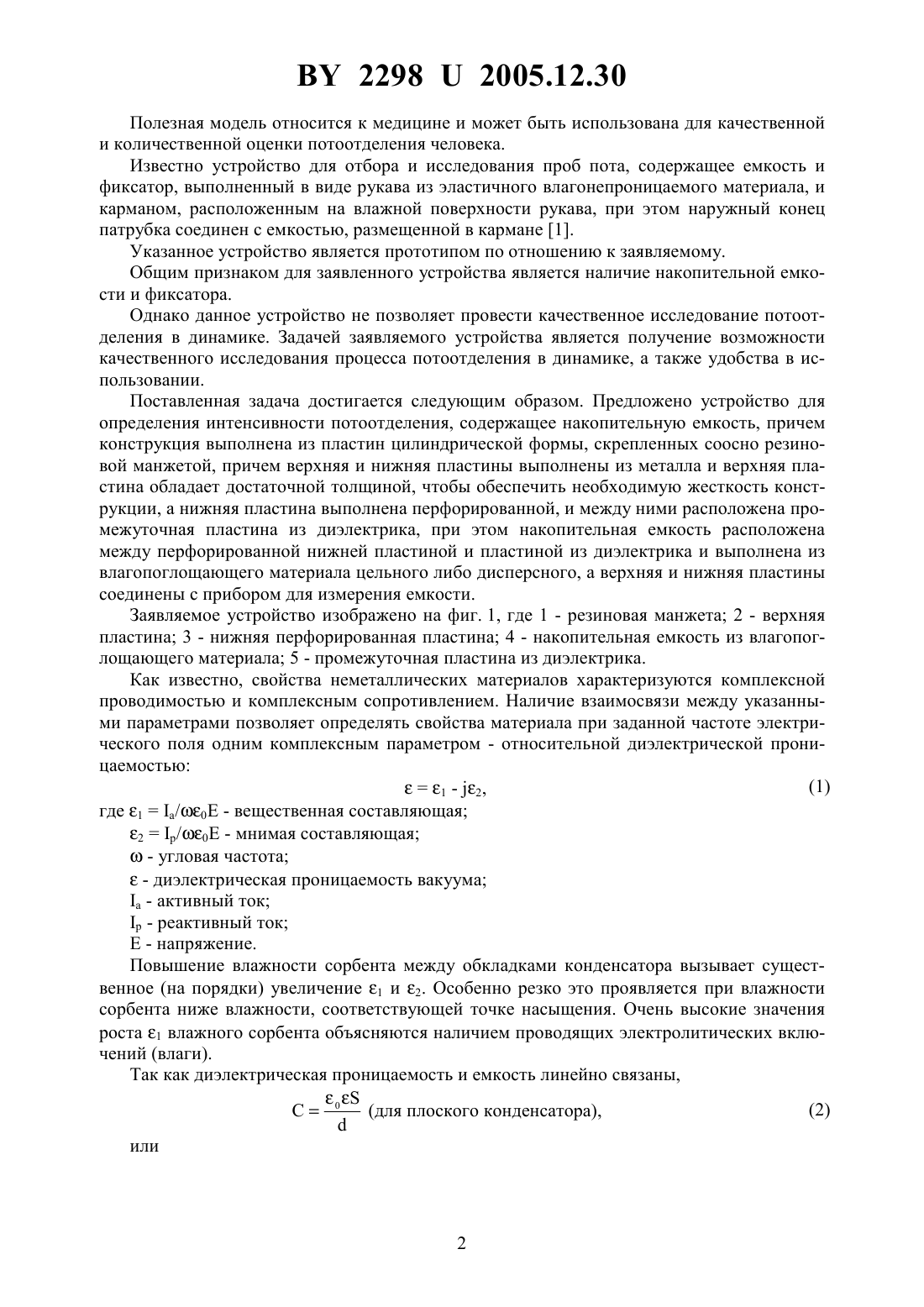

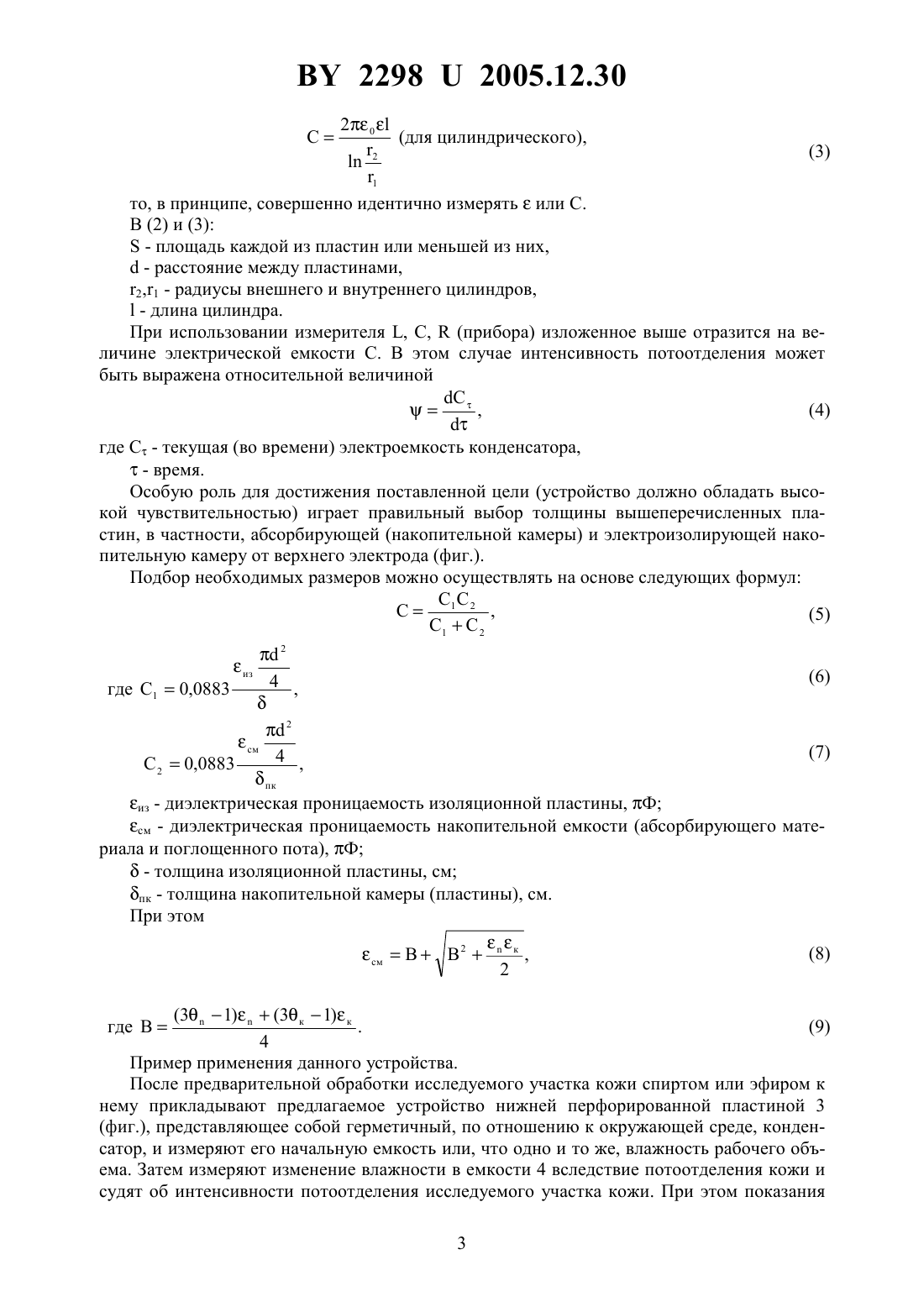

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ИНТЕНСИВНОСТИ ПОТООТДЕЛЕНИЯ(71) Заявители Государственное учреждение Республиканский научнопрактический центр гигиены Государственное научное учреждение Институт тепло- и массообмена им. А.В. Лыкова Национальной академии наук Беларуси(72) Авторы Соколов Сергей Михайлович Ганжа Виталий Леонтьевич Федорович Сергей Владимирович Скепьян Николай Антонович Пилькевич Ромуальд Николаевич Валькевич Виктор Петрович(73) Патентообладатели Государственное учреждение Республиканский научнопрактический центр гигиены Государственное научное учреждение Институт тепло- и массообмена им. А.В. Лыкова Национальной академии наук Беларуси(57) Устройство для определения интенсивности потоотделения, содержащее накопительную емкость, отличающееся тем, что конструкция выполнена из пластин цилиндрической формы, скрепленных соосно резиновой манжетой, причем верхняя и нижняя пластины выполнены из металла и верхняя пластина обладает достаточной толщиной, чтобы обеспечить необходимую жесткость конструкции, а нижняя пластина выполнена перфорированной, и между ними расположена промежуточная пластина из диэлектрика, при этом накопительная емкость расположена между перфорированной нижней пластиной и пластиной из диэлектрика и выполнена из влагопоглощающего материала цельного либо дисперсного, а верхняя и нижняя пластины соединены с прибором для измерения емкости. 22982005.12.30 Полезная модель относится к медицине и может быть использована для качественной и количественной оценки потоотделения человека. Известно устройство для отбора и исследования проб пота, содержащее емкость и фиксатор, выполненный в виде рукава из эластичного влагонепроницаемого материала, и карманом, расположенным на влажной поверхности рукава, при этом наружный конец патрубка соединен с емкостью, размещенной в кармане 1. Указанное устройство является прототипом по отношению к заявляемому. Общим признаком для заявленного устройства является наличие накопительной емкости и фиксатора. Однако данное устройство не позволяет провести качественное исследование потоотделения в динамике. Задачей заявляемого устройства является получение возможности качественного исследования процесса потоотделения в динамике, а также удобства в использовании. Поставленная задача достигается следующим образом. Предложено устройство для определения интенсивности потоотделения, содержащее накопительную емкость, причем конструкция выполнена из пластин цилиндрической формы, скрепленных соосно резиновой манжетой, причем верхняя и нижняя пластины выполнены из металла и верхняя пластина обладает достаточной толщиной, чтобы обеспечить необходимую жесткость конструкции, а нижняя пластина выполнена перфорированной, и между ними расположена промежуточная пластина из диэлектрика, при этом накопительная емкость расположена между перфорированной нижней пластиной и пластиной из диэлектрика и выполнена из влагопоглощающего материала цельного либо дисперсного, а верхняя и нижняя пластины соединены с прибором для измерения емкости. Заявляемое устройство изображено на фиг. 1, где 1 - резиновая манжета 2 - верхняя пластина 3 - нижняя перфорированная пластина 4 - накопительная емкость из влагопоглощающего материала 5 - промежуточная пластина из диэлектрика. Как известно, свойства неметаллических материалов характеризуются комплексной проводимостью и комплексным сопротивлением. Наличие взаимосвязи между указанными параметрами позволяет определять свойства материала при заданной частоте электрического поля одним комплексным параметром - относительной диэлектрической проницаемостью(1)1 - 2,где 1 а/0 - вещественная составляющая 2 р/0 - мнимая составляющая- угловая частота- диэлектрическая проницаемость вакуума а - активный ток- реактивный ток- напряжение. Повышение влажности сорбента между обкладками конденсатора вызывает существенное (на порядки) увеличение 1 и 2. Особенно резко это проявляется при влажности сорбента ниже влажности, соответствующей точке насыщения. Очень высокие значения роста 1 влажного сорбента объясняются наличием проводящих электролитических включений (влаги). Так как диэлектрическая проницаемость и емкость линейно связаны,1 то, в принципе, совершенно идентично измерятьили С. В (2) и (3)- площадь каждой из пластин или меньшей из них, - расстояние между пластинами,2,1 - радиусы внешнего и внутреннего цилиндров, - длина цилиндра. При использовании измерителя , С,(прибора) изложенное выше отразится на величине электрической емкости С. В этом случае интенсивность потоотделения может быть выражена относительной величиной, где- текущая (во времени) электроемкость конденсатора, - время. Особую роль для достижения поставленной цели (устройство должно обладать высокой чувствительностью) играет правильный выбор толщины вышеперечисленных пластин, в частности, абсорбирующей (накопительной камеры) и электроизолирующей накопительную камеру от верхнего электрода (фиг.). Подбор необходимых размеров можно осуществлять на основе следующих формул СС С 1 2 ,(5) С 1 С 2 С(7) 4 ,С 20,0883 пк из - диэлектрическая проницаемость изоляционной пластины, Ф см - диэлектрическая проницаемость накопительной емкости (абсорбирующего материала и поглощенного пота), Ф- толщина изоляционной пластины, см пк - толщина накопительной камеры (пластины), см. При этом. 4 Пример применения данного устройства. После предварительной обработки исследуемого участка кожи спиртом или эфиром к нему прикладывают предлагаемое устройство нижней перфорированной пластиной 3(фиг.), представляющее собой герметичный, по отношению к окружающей среде, конденсатор, и измеряют его начальную емкость или, что одно и то же, влажность рабочего объема. Затем измеряют изменение влажности в емкости 4 вследствие потоотделения кожи и судят об интенсивности потоотделения исследуемого участка кожи. При этом показания 22982005.12.30 амперметра могут непрерывно записываться, что ценно для исследования динамики процесса. Таким образом, использование заявляемого устройства позволяет провести качественные и объективные исследования процесса потоотделения в динамике, не требует сложных манипуляций, надежно в работе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
