Учебный прибор для демонстрации работы скребка скребкового транспортера

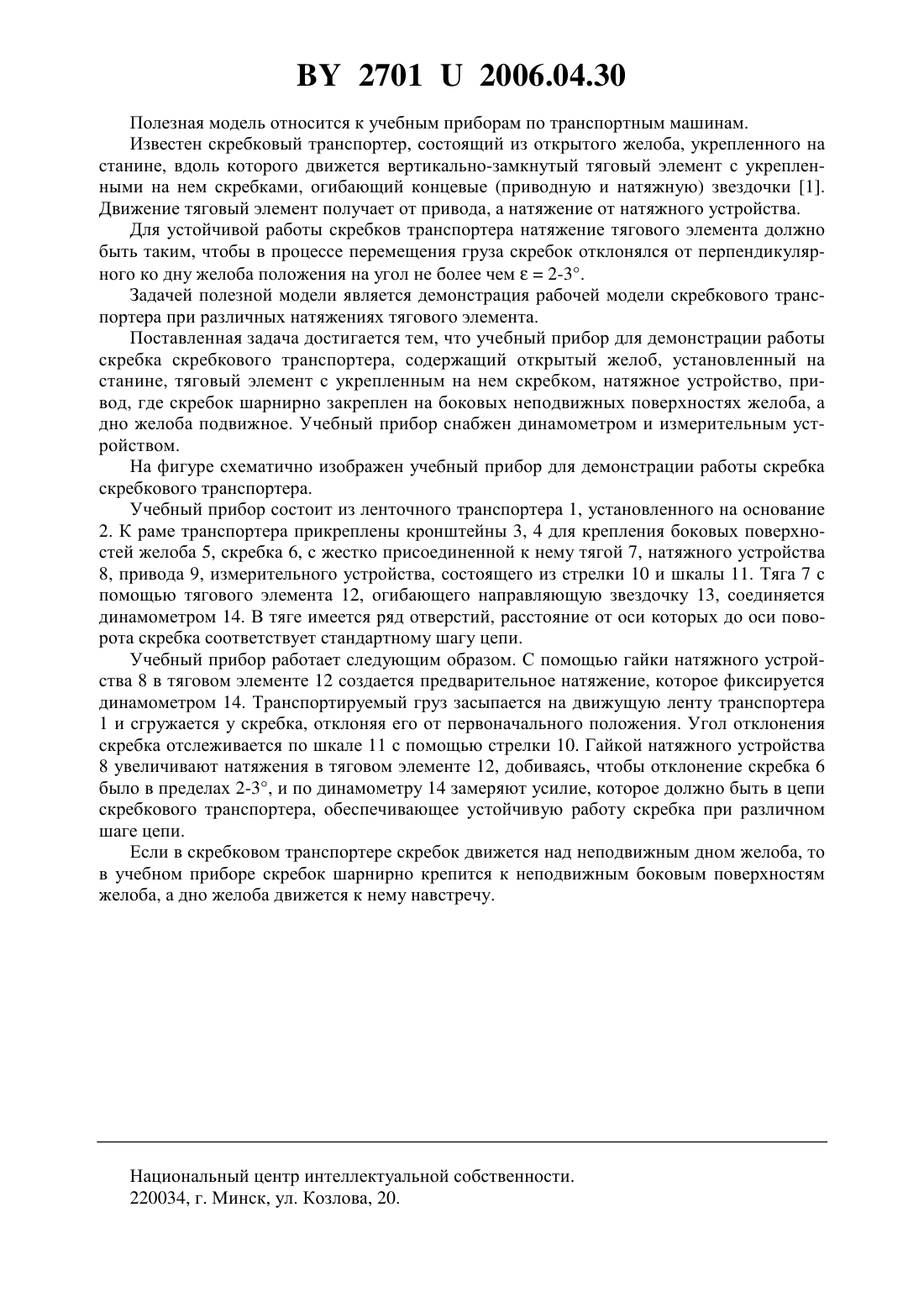

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УЧЕБНЫЙ ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ РАБОТЫ СКРЕБКА СКРЕБКОВОГО ТРАНСПОРТЕРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Примаков Николай Станиславович Вольский Владимир Александрович Климко Александр Васильевич Климович Максим Васильевич Романович Николай Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Учебный прибор для демонстрации работы скребка скребкового транспортера, содержащий открытый желоб, установленный на станине, тяговый элемент с укрепленным на нем скребком, натяжное устройство, привод, отличающийся тем, что скребок шарнирно закреплен на боковых неподвижных поверхностях желоба, а дно желоба подвижное. 2. Учебный прибор для демонстрации работы скребка скребкового транспортера по п. 1, отличающийся тем, что он снабжен динамометром и измерительным устройством.(56) 1. Спиваковский Л.О., Дьячков В.К. Транспортирующие машины Учеб. пособие для машиностроительных вузов. - 3-е изд. перераб. - М. Машиностроение, 1983. - 487 с. 27012006.04.30 Полезная модель относится к учебным приборам по транспортным машинам. Известен скребковый транспортер, состоящий из открытого желоба, укрепленного на станине, вдоль которого движется вертикально-замкнутый тяговый элемент с укрепленными на нем скребками, огибающий концевые (приводную и натяжную) звездочки 1. Движение тяговый элемент получает от привода, а натяжение от натяжного устройства. Для устойчивой работы скребков транспортера натяжение тягового элемента должно быть таким, чтобы в процессе перемещения груза скребок отклонялся от перпендикулярного ко дну желоба положения на угол не более чем 2-3. Задачей полезной модели является демонстрация рабочей модели скребкового транспортера при различных натяжениях тягового элемента. Поставленная задача достигается тем, что учебный прибор для демонстрации работы скребка скребкового транспортера, содержащий открытый желоб, установленный на станине, тяговый элемент с укрепленным на нем скребком, натяжное устройство, привод, где скребок шарнирно закреплен на боковых неподвижных поверхностях желоба, а дно желоба подвижное. Учебный прибор снабжен динамометром и измерительным устройством. На фигуре схематично изображен учебный прибор для демонстрации работы скребка скребкового транспортера. Учебный прибор состоит из ленточного транспортера 1, установленного на основание 2. К раме транспортера прикреплены кронштейны 3, 4 для крепления боковых поверхностей желоба 5, скребка 6, с жестко присоединенной к нему тягой 7, натяжного устройства 8, привода 9, измерительного устройства, состоящего из стрелки 10 и шкалы 11. Тяга 7 с помощью тягового элемента 12, огибающего направляющую звездочку 13, соединяется динамометром 14. В тяге имеется ряд отверстий, расстояние от оси которых до оси поворота скребка соответствует стандартному шагу цепи. Учебный прибор работает следующим образом. С помощью гайки натяжного устройства 8 в тяговом элементе 12 создается предварительное натяжение, которое фиксируется динамометром 14. Транспортируемый груз засыпается на движущую ленту транспортера 1 и сгружается у скребка, отклоняя его от первоначального положения. Угол отклонения скребка отслеживается по шкале 11 с помощью стрелки 10. Гайкой натяжного устройства 8 увеличивают натяжения в тяговом элементе 12, добиваясь, чтобы отклонение скребка 6 было в пределах 2-3, и по динамометру 14 замеряют усилие, которое должно быть в цепи скребкового транспортера, обеспечивающее устойчивую работу скребка при различном шаге цепи. Если в скребковом транспортере скребок движется над неподвижным дном желоба, то в учебном приборе скребок шарнирно крепится к неподвижным боковым поверхностям желоба, а дно желоба движется к нему навстречу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
