Устройство для фиксации кишечника в зоне анастомоза

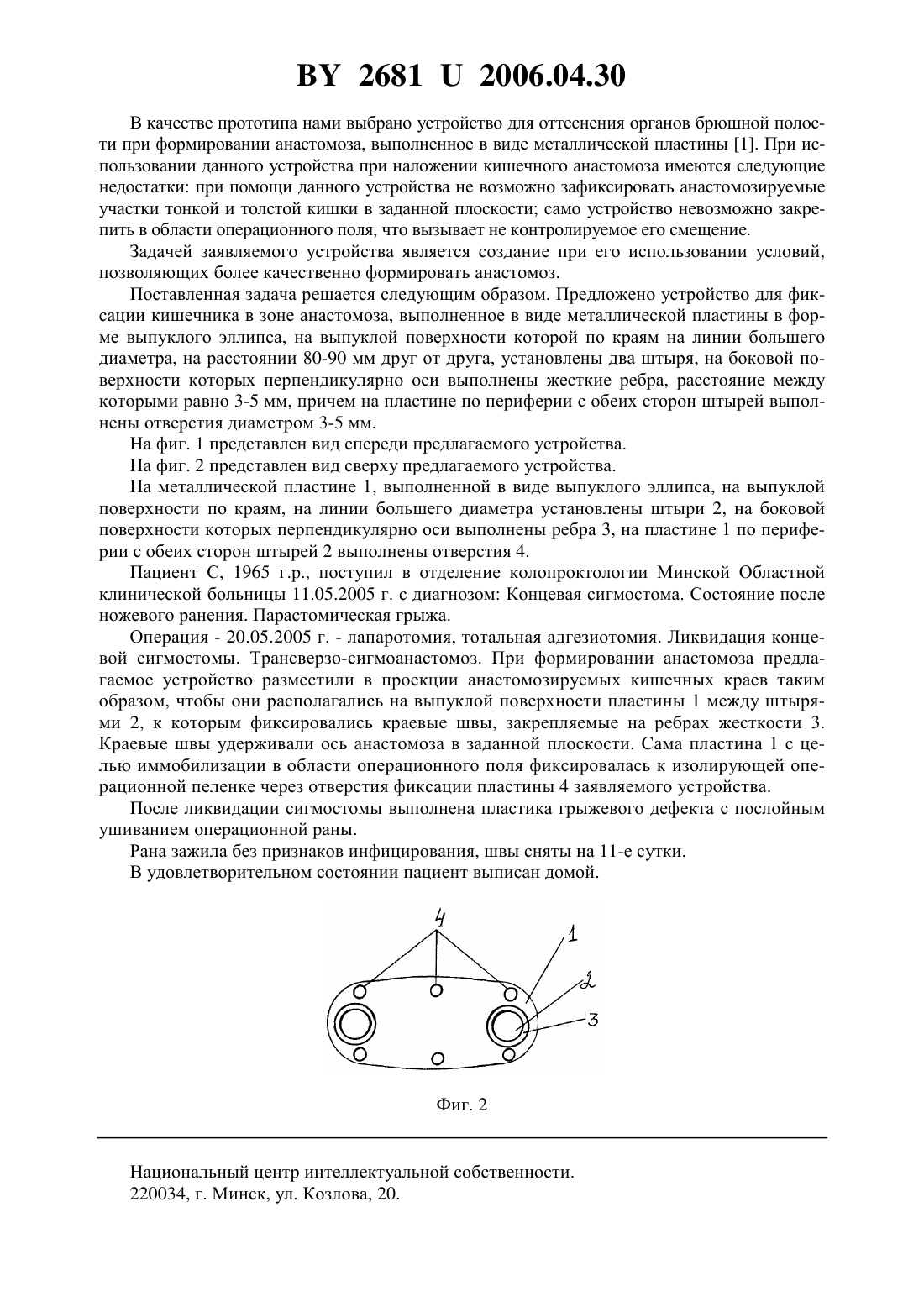

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФИКСАЦИИ КИШЕЧНИКА В ЗОНЕ АНАСТОМОЗА(71) Заявитель Государственное учреждение образования Белорусская медицинская академия последипломного образования(72) Авторы Сивец Алексей Николаевич Воробей Александр Владимирович Тихон Виктор Константинович Сивец Николай Федорович(73) Патентообладатель Государственное учреждение образования Белорусская медицинская академия последипломного образования(57) Устройство фиксации кишечника в зоне анастомоза, выполненное в виде металлической пластины, отличающееся тем, что пластина выполнена в форме эллипса, на выпуклой поверхности которой по краям на линии большего диаметра, на расстоянии 80-90 мм друг от друга, установлены два штыря, на боковой поверхности которых перпендикулярно оси выполнены жесткие ребра, расстояние между которыми равно 3-5 мм, причем на пластине по периферии с обеих сторон штырей выполнены отверстия диаметром 3-5 мм. Фиг. 1 Полезная модель относится к медицине, в частности к хирургии пищеварительного тракта, и может быть использована для выполнения анастомоза на тонком и толстом кишечнике. 26812006.04.30 В качестве прототипа нами выбрано устройство для оттеснения органов брюшной полости при формировании анастомоза, выполненное в виде металлической пластины 1. При использовании данного устройства при наложении кишечного анастомоза имеются следующие недостатки при помощи данного устройства не возможно зафиксировать анастомозируемые участки тонкой и толстой кишки в заданной плоскости само устройство невозможно закрепить в области операционного поля, что вызывает не контролируемое его смещение. Задачей заявляемого устройства является создание при его использовании условий,позволяющих более качественно формировать анастомоз. Поставленная задача решается следующим образом. Предложено устройство для фиксации кишечника в зоне анастомоза, выполненное в виде металлической пластины в форме выпуклого эллипса, на выпуклой поверхности которой по краям на линии большего диаметра, на расстоянии 80-90 мм друг от друга, установлены два штыря, на боковой поверхности которых перпендикулярно оси выполнены жесткие ребра, расстояние между которыми равно 3-5 мм, причем на пластине по периферии с обеих сторон штырей выполнены отверстия диаметром 3-5 мм. На фиг. 1 представлен вид спереди предлагаемого устройства. На фиг. 2 представлен вид сверху предлагаемого устройства. На металлической пластине 1, выполненной в виде выпуклого эллипса, на выпуклой поверхности по краям, на линии большего диаметра установлены штыри 2, на боковой поверхности которых перпендикулярно оси выполнены ребра 3, на пластине 1 по периферии с обеих сторон штырей 2 выполнены отверстия 4. Пациент С, 1965 г.р., поступил в отделение колопроктологии Минской Областной клинической больницы 11.05.2005 г. с диагнозом Концевая сигмостома. Состояние после ножевого ранения. Парастомическая грыжа. Операция - 20.05.2005 г. - лапаротомия, тотальная адгезиотомия. Ликвидация концевой сигмостомы. Трансверзо-сигмоанастомоз. При формировании анастомоза предлагаемое устройство разместили в проекции анастомозируемых кишечных краев таким образом, чтобы они располагались на выпуклой поверхности пластины 1 между штырями 2, к которым фиксировались краевые швы, закрепляемые на ребрах жесткости 3. Краевые швы удерживали ось анастомоза в заданной плоскости. Сама пластина 1 с целью иммобилизации в области операционного поля фиксировалась к изолирующей операционной пеленке через отверстия фиксации пластины 4 заявляемого устройства. После ликвидации сигмостомы выполнена пластика грыжевого дефекта с послойным ушиванием операционной раны. Рана зажила без признаков инфицирования, швы сняты на 11-е сутки. В удовлетворительном состоянии пациент выписан домой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
