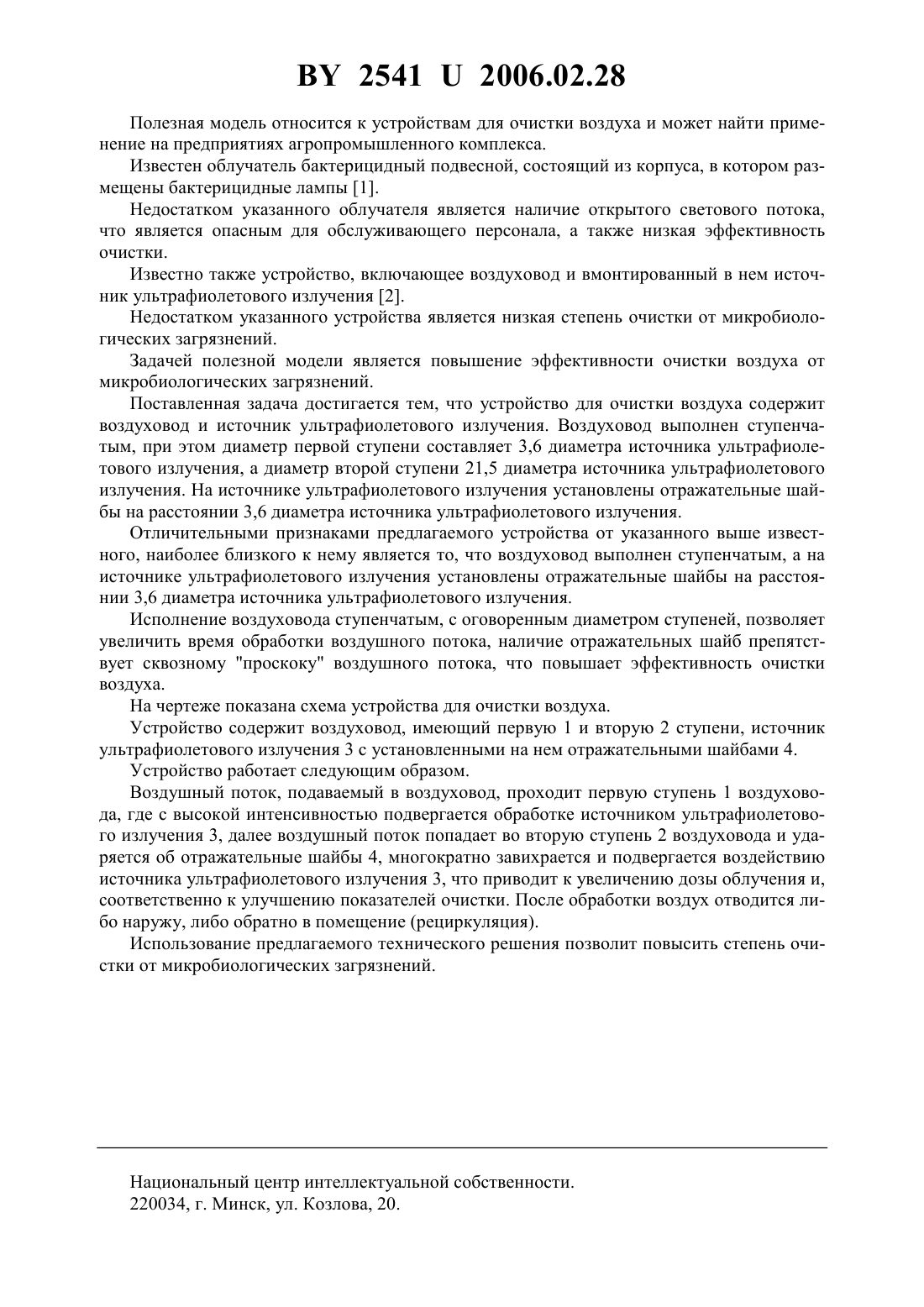

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Николаенков Александр Иванович Мелещенко Борис Антонович Жаркова Наталья Николаевна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) 1. Устройство для очистки воздуха, содержащее воздуховод, источник ультрафиолетового излучения, отличающееся тем, что воздуховод выполнен ступенчатым, при этом диаметр первой ступени составляет 3,6 диаметра источника ультрафиолетового излучения, а диаметр второй ступени 21,5 диаметра источника ультрафиолетового излучения,причем на источнике ультрафиолетового излучения установлены отражательные шайбы. 2. Устройство для очистки воздуха по п. 1, отличающееся тем, что отражательные шайбы установлены на расстоянии 3,6 диаметра источника ультрафиолетового излучения.(56) 1. Паспорт Облучатель бактерицидный подвесной. - Харьков, 1994. 2. Ладыженский Кондиционирование воздуха. - М. Пищепромиздат, 1957. С. 272. 25412006.02.28 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известен облучатель бактерицидный подвесной, состоящий из корпуса, в котором размещены бактерицидные лампы 1. Недостатком указанного облучателя является наличие открытого светового потока,что является опасным для обслуживающего персонала, а также низкая эффективность очистки. Известно также устройство, включающее воздуховод и вмонтированный в нем источник ультрафиолетового излучения 2. Недостатком указанного устройства является низкая степень очистки от микробиологических загрязнений. Задачей полезной модели является повышение эффективности очистки воздуха от микробиологических загрязнений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод и источник ультрафиолетового излучения. Воздуховод выполнен ступенчатым, при этом диаметр первой ступени составляет 3,6 диаметра источника ультрафиолетового излучения, а диаметр второй ступени 21,5 диаметра источника ультрафиолетового излучения. На источнике ультрафиолетового излучения установлены отражательные шайбы на расстоянии 3,6 диаметра источника ультрафиолетового излучения. Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему является то, что воздуховод выполнен ступенчатым, а на источнике ультрафиолетового излучения установлены отражательные шайбы на расстоянии 3,6 диаметра источника ультрафиолетового излучения. Исполнение воздуховода ступенчатым, с оговоренным диаметром ступеней, позволяет увеличить время обработки воздушного потока, наличие отражательных шайб препятствует сквозному проскоку воздушного потока, что повышает эффективность очистки воздуха. На чертеже показана схема устройства для очистки воздуха. Устройство содержит воздуховод, имеющий первую 1 и вторую 2 ступени, источник ультрафиолетового излучения 3 с установленными на нем отражательными шайбами 4. Устройство работает следующим образом. Воздушный поток, подаваемый в воздуховод, проходит первую ступень 1 воздуховода, где с высокой интенсивностью подвергается обработке источником ультрафиолетового излучения 3, далее воздушный поток попадает во вторую ступень 2 воздуховода и ударяется об отражательные шайбы 4, многократно завихрается и подвергается воздействию источника ультрафиолетового излучения 3, что приводит к увеличению дозы облучения и,соответственно к улучшению показателей очистки. После обработки воздух отводится либо наружу, либо обратно в помещение (рециркуляция). Использование предлагаемого технического решения позволит повысить степень очистки от микробиологических загрязнений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: B03C 3/00

Метки: очистки, воздуха, устройство
