Устройство для обработки валов пластическим деформированием

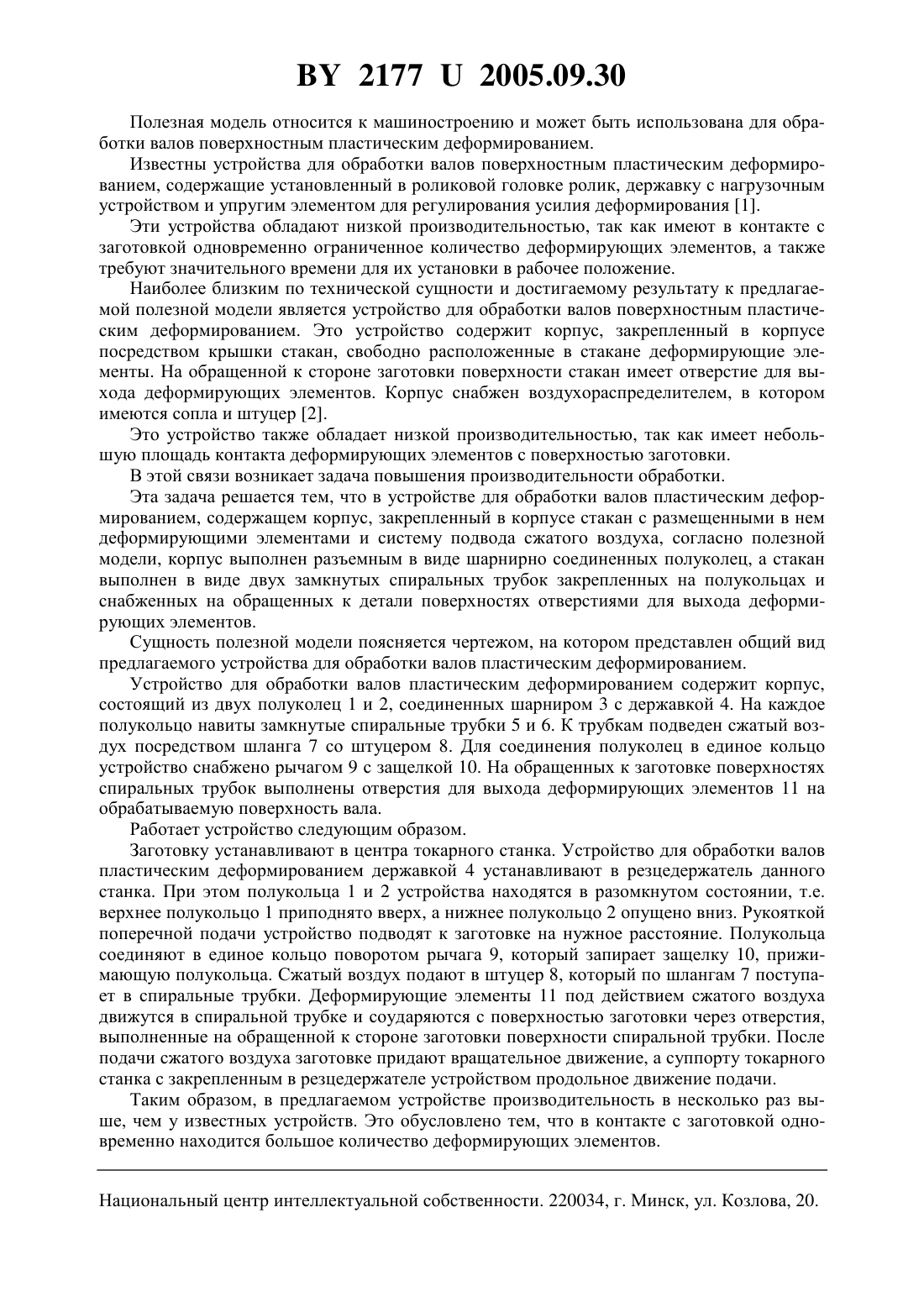

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ВАЛОВ ПЛАСТИЧЕСКИМ ДЕФОРМИРОВАНИЕМ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Пашкевич Михаил Федорович Минаков Анатолий Петрович Зайцев Денис Леонидович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Устройство для обработки валов пластическим деформированием, содержащее корпус,закрепленный в корпусе стакан с размещенными в нем деформирующими элементами,систему подвода сжатого воздуха, отличающееся тем, что корпус выполнен разъемным в виде шарнирно соединенных полуколец, а стакан выполнен в виде двух замкнутых спиральных трубок, закрепленных на полукольцах и снабженных на обращенных к детали поверхностях отверстиями для выхода деформирующих элементов.(56) 1. Справочник технолога машиностроителя. В 2-х т. 2 / Под ред. А.Г. Косиловой и Р.К. Мещерякова. - 4-е изд., перераб. и доп. - . Машиностроение, 1985. - С. 385. 2. Минаков А.П., Бунос А.А. Технологические основы пневмовибродинамической обработки нежестких деталей / Под ред. П.И. Ящерицина. - Мн. Наука и техника. 1995. С. 45. 21772005.09.30 Полезная модель относится к машиностроению и может быть использована для обработки валов поверхностным пластическим деформированием. Известны устройства для обработки валов поверхностным пластическим деформированием, содержащие установленный в роликовой головке ролик, державку с нагрузочным устройством и упругим элементом для регулирования усилия деформирования 1. Эти устройства обладают низкой производительностью, так как имеют в контакте с заготовкой одновременно ограниченное количество деформирующих элементов, а также требуют значительного времени для их установки в рабочее положение. Наиболее близким по технической сущности и достигаемому результату к предлагаемой полезной модели является устройство для обработки валов поверхностным пластическим деформированием. Это устройство содержит корпус, закрепленный в корпусе посредством крышки стакан, свободно расположенные в стакане деформирующие элементы. На обращенной к стороне заготовки поверхности стакан имеет отверстие для выхода деформирующих элементов. Корпус снабжен воздухораспределителем, в котором имеются сопла и штуцер 2. Это устройство также обладает низкой производительностью, так как имеет небольшую площадь контакта деформирующих элементов с поверхностью заготовки. В этой связи возникает задача повышения производительности обработки. Эта задача решается тем, что в устройстве для обработки валов пластическим деформированием, содержащем корпус, закрепленный в корпусе стакан с размещенными в нем деформирующими элементами и систему подвода сжатого воздуха, согласно полезной модели, корпус выполнен разъемным в виде шарнирно соединенных полуколец, а стакан выполнен в виде двух замкнутых спиральных трубок закрепленных на полукольцах и снабженных на обращенных к детали поверхностях отверстиями для выхода деформирующих элементов. Сущность полезной модели поясняется чертежом, на котором представлен общий вид предлагаемого устройства для обработки валов пластическим деформированием. Устройство для обработки валов пластическим деформированием содержит корпус,состоящий из двух полуколец 1 и 2, соединенных шарниром 3 с державкой 4. На каждое полукольцо навиты замкнутые спиральные трубки 5 и 6. К трубкам подведен сжатый воздух посредством шланга 7 со штуцером 8. Для соединения полуколец в единое кольцо устройство снабжено рычагом 9 с защелкой 10. На обращенных к заготовке поверхностях спиральных трубок выполнены отверстия для выхода деформирующих элементов 11 на обрабатываемую поверхность вала. Работает устройство следующим образом. Заготовку устанавливают в центра токарного станка. Устройство для обработки валов пластическим деформированием державкой 4 устанавливают в резцедержатель данного станка. При этом полукольца 1 и 2 устройства находятся в разомкнутом состоянии, т.е. верхнее полукольцо 1 приподнято вверх, а нижнее полукольцо 2 опущено вниз. Рукояткой поперечной подачи устройство подводят к заготовке на нужное расстояние. Полукольца соединяют в единое кольцо поворотом рычага 9, который запирает защелку 10, прижимающую полукольца. Сжатый воздух подают в штуцер 8, который по шлангам 7 поступает в спиральные трубки. Деформирующие элементы 11 под действием сжатого воздуха движутся в спиральной трубке и соударяются с поверхностью заготовки через отверстия,выполненные на обращенной к стороне заготовки поверхности спиральной трубки. После подачи сжатого воздуха заготовке придают вращательное движение, а суппорту токарного станка с закрепленным в резцедержателе устройством продольное движение подачи. Таким образом, в предлагаемом устройстве производительность в несколько раз выше, чем у известных устройств. Это обусловлено тем, что в контакте с заготовкой одновременно находится большое количество деформирующих элементов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
