Воздушно-гравитационный классификатор

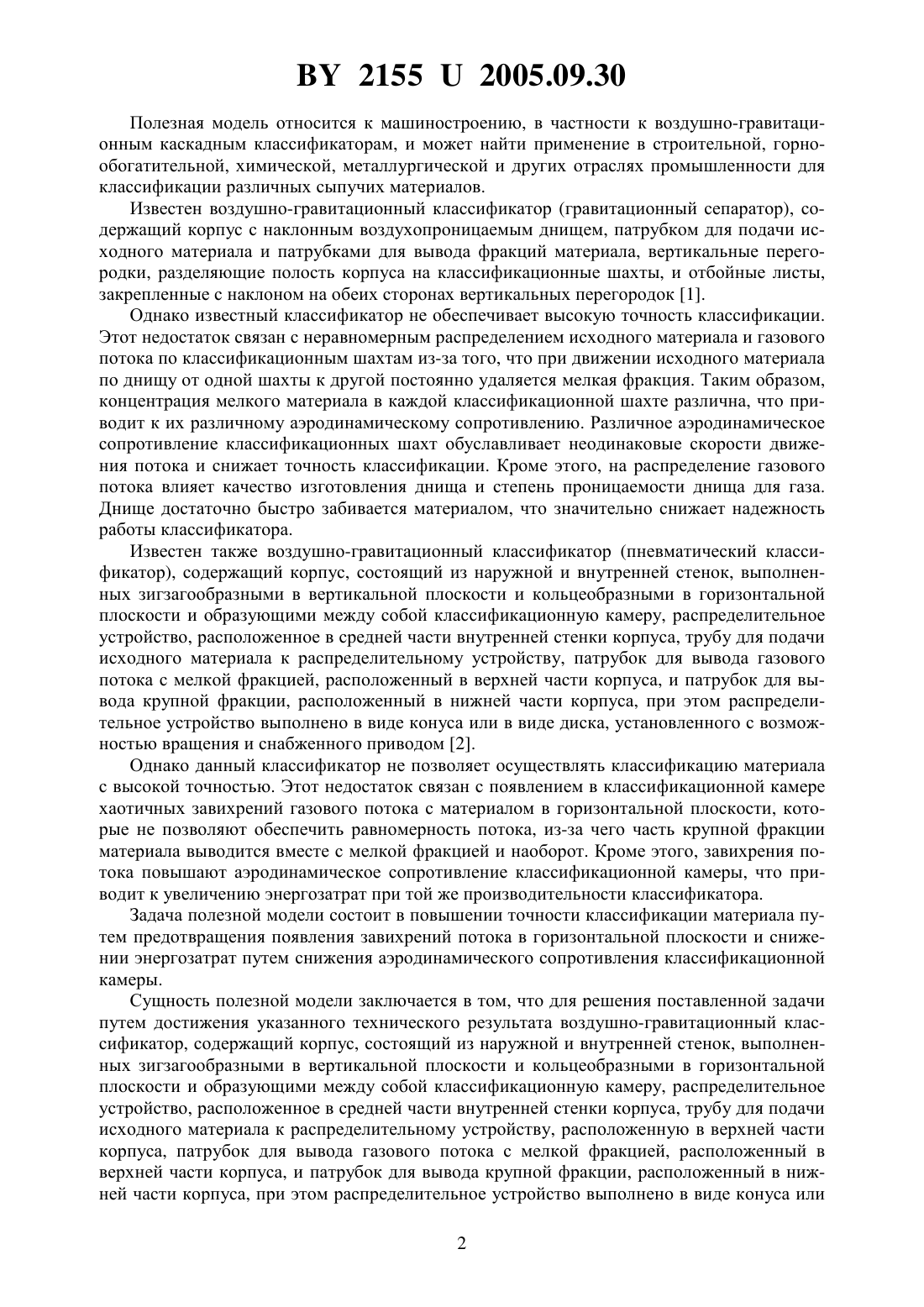

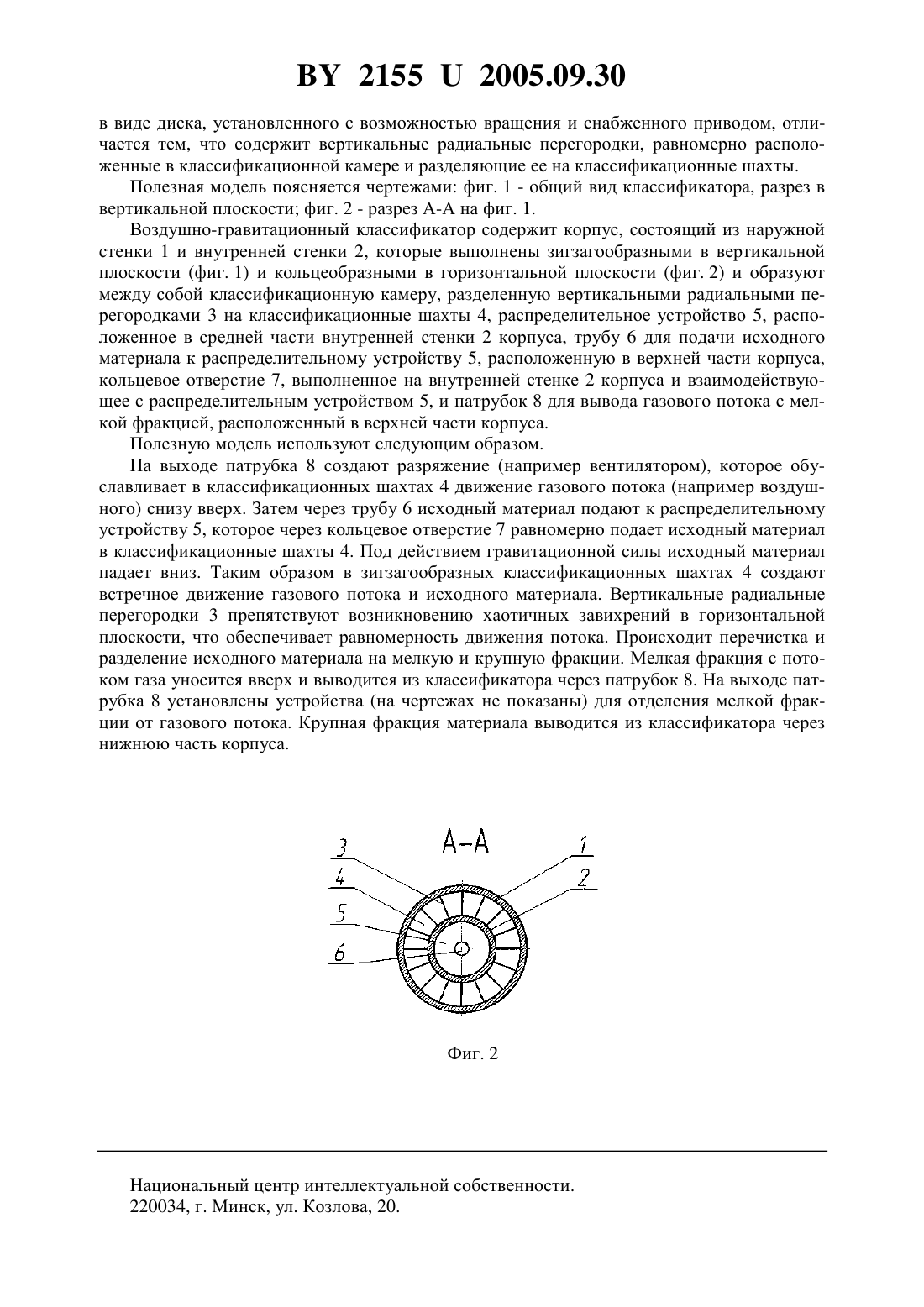

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Воробьев Владимир Васильевич Иванов Евгений Николаевич Красильников Владимир Александрович Таболич Андрей Викторович Шиманович Птр Павлович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Воздушно-гравитационный классификатор, содержащий корпус, состоящий из наружной и внутренней стенок, выполненных зигзагообразными в вертикальной плоскости и кольцеобразными в горизонтальной плоскости и образующими между собой классификационную камеру, распределительное устройство, расположенное в средней части внутренней стенки корпуса, трубу для подачи исходного материала к распределительному устройству, расположенную в верхней части корпуса, патрубок для вывода газового потока с мелкой фракцией, расположенный в верхней части корпуса, и патрубок для вывода крупной фракции, расположенный в нижней части корпуса, при этом распределительное устройство выполнено в виде конуса или в виде диска, установленного с возможностью вращения и снабженного приводом, отличающийся тем, что содержит вертикальные радиальные перегородки, равномерно расположенные в классификационной камере и разделяющие ее на классификационные шахты. 21552005.09.30 Полезная модель относится к машиностроению, в частности к воздушно-гравитационным каскадным классификаторам, и может найти применение в строительной, горнообогатительной, химической, металлургической и других отраслях промышленности для классификации различных сыпучих материалов. Известен воздушно-гравитационный классификатор (гравитационный сепаратор), содержащий корпус с наклонным воздухопроницаемым днищем, патрубком для подачи исходного материала и патрубками для вывода фракций материала, вертикальные перегородки, разделяющие полость корпуса на классификационные шахты, и отбойные листы,закрепленные с наклоном на обеих сторонах вертикальных перегородок 1. Однако известный классификатор не обеспечивает высокую точность классификации. Этот недостаток связан с неравномерным распределением исходного материала и газового потока по классификационным шахтам из-за того, что при движении исходного материала по днищу от одной шахты к другой постоянно удаляется мелкая фракция. Таким образом,концентрация мелкого материала в каждой классификационной шахте различна, что приводит к их различному аэродинамическому сопротивлению. Различное аэродинамическое сопротивление классификационных шахт обуславливает неодинаковые скорости движения потока и снижает точность классификации. Кроме этого, на распределение газового потока влияет качество изготовления днища и степень проницаемости днища для газа. Днище достаточно быстро забивается материалом, что значительно снижает надежность работы классификатора. Известен также воздушно-гравитационный классификатор (пневматический классификатор), содержащий корпус, состоящий из наружной и внутренней стенок, выполненных зигзагообразными в вертикальной плоскости и кольцеобразными в горизонтальной плоскости и образующими между собой классификационную камеру, распределительное устройство, расположенное в средней части внутренней стенки корпуса, трубу для подачи исходного материала к распределительному устройству, патрубок для вывода газового потока с мелкой фракцией, расположенный в верхней части корпуса, и патрубок для вывода крупной фракции, расположенный в нижней части корпуса, при этом распределительное устройство выполнено в виде конуса или в виде диска, установленного с возможностью вращения и снабженного приводом 2. Однако данный классификатор не позволяет осуществлять классификацию материала с высокой точностью. Этот недостаток связан с появлением в классификационной камере хаотичных завихрений газового потока с материалом в горизонтальной плоскости, которые не позволяют обеспечить равномерность потока, из-за чего часть крупной фракции материала выводится вместе с мелкой фракцией и наоборот. Кроме этого, завихрения потока повышают аэродинамическое сопротивление классификационной камеры, что приводит к увеличению энергозатрат при той же производительности классификатора. Задача полезной модели состоит в повышении точности классификации материала путем предотвращения появления завихрений потока в горизонтальной плоскости и снижении энергозатрат путем снижения аэродинамического сопротивления классификационной камеры. Сущность полезной модели заключается в том, что для решения поставленной задачи путем достижения указанного технического результата воздушно-гравитационный классификатор, содержащий корпус, состоящий из наружной и внутренней стенок, выполненных зигзагообразными в вертикальной плоскости и кольцеобразными в горизонтальной плоскости и образующими междусобой классификационную камеру, распределительное устройство, расположенное в средней части внутренней стенки корпуса, трубу для подачи исходного материала к распределительному устройству, расположенную в верхней части корпуса, патрубок для вывода газового потока с мелкой фракцией, расположенный в верхней части корпуса, и патрубок для вывода крупной фракции, расположенный в нижней части корпуса, при этом распределительное устройство выполнено в виде конуса или 2 21552005.09.30 в виде диска, установленного с возможностью вращения и снабженного приводом, отличается тем, что содержит вертикальные радиальные перегородки, равномерно расположенные в классификационной камере и разделяющие ее на классификационные шахты. Полезная модель поясняется чертежами фиг. 1 - общий вид классификатора, разрез в вертикальной плоскости фиг. 2 - разрез А-А на фиг. 1. Воздушно-гравитационный классификатор содержит корпус, состоящий из наружной стенки 1 и внутренней стенки 2, которые выполнены зигзагообразными в вертикальной плоскости (фиг. 1) и кольцеобразными в горизонтальной плоскости (фиг. 2) и образуют между собой классификационную камеру, разделенную вертикальными радиальными перегородками 3 на классификационные шахты 4, распределительное устройство 5, расположенное в средней части внутренней стенки 2 корпуса, трубу 6 для подачи исходного материала к распределительному устройству 5, расположенную в верхней части корпуса,кольцевое отверстие 7, выполненное на внутренней стенке 2 корпуса и взаимодействующее с распределительным устройством 5, и патрубок 8 для вывода газового потока с мелкой фракцией, расположенный в верхней части корпуса. Полезную модель используют следующим образом. На выходе патрубка 8 создают разряжение (например вентилятором), которое обуславливает в классификационных шахтах 4 движение газового потока (например воздушного) снизу вверх. Затем через трубу 6 исходный материал подают к распределительному устройству 5, которое через кольцевое отверстие 7 равномерно подает исходный материал в классификационные шахты 4. Под действием гравитационной силы исходный материал падает вниз. Таким образом в зигзагообразных классификационных шахтах 4 создают встречное движение газового потока и исходного материала. Вертикальные радиальные перегородки 3 препятствуют возникновению хаотичных завихрений в горизонтальной плоскости, что обеспечивает равномерность движения потока. Происходит перечистка и разделение исходного материала на мелкую и крупную фракции. Мелкая фракция с потоком газа уносится вверх и выводится из классификатора через патрубок 8. На выходе патрубка 8 установлены устройства (на чертежах не показаны) для отделения мелкой фракции от газового потока. Крупная фракция материала выводится из классификатора через нижнюю часть корпуса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
