Устройство для взятия проб крови

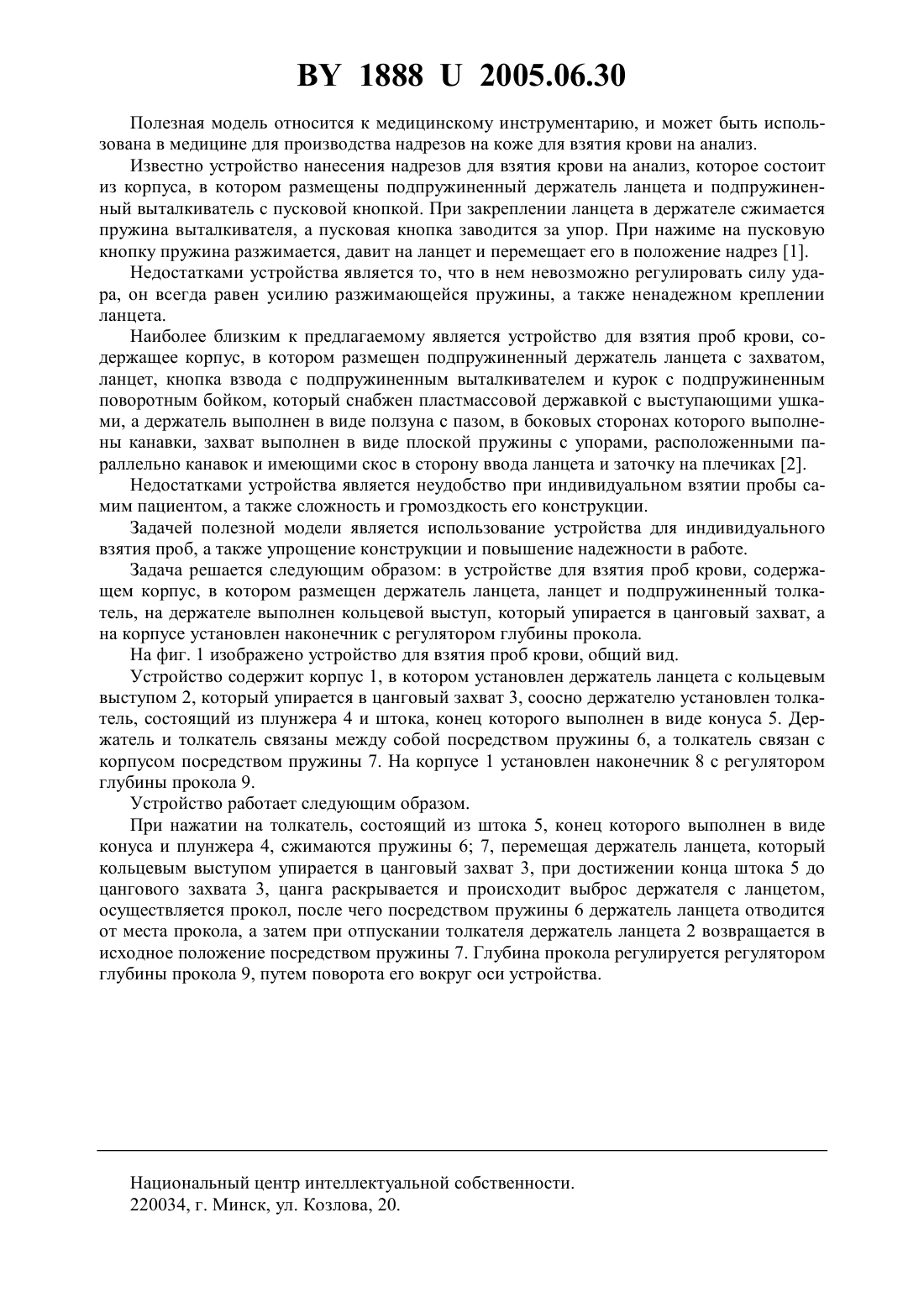

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЗЯТИЯ ПРОБ КРОВИ(71) Заявитель Закрытое акционерное общество Компания ЭЛТА(72) Авторы Глухов Юрий Федорович Фомин Валерий Павлович(73) Патентообладатель Закрытое акционерное общество Компания ЭЛТА(57) Устройство для взятия проб крови, содержащее корпус, в котором размещен держатель ланцета, ланцет и подпружиненный толкатель, отличающееся тем, что на держателе выполнен кольцевой выступ, который упирается в цанговый захват, а на корпусе установлен наконечник с регулятором глубины прокола. 18882005.06.30 Полезная модель относится к медицинскому инструментарию, и может быть использована в медицине для производства надрезов на коже для взятия крови на анализ. Известно устройство нанесения надрезов для взятия крови на анализ, которое состоит из корпуса, в котором размещены подпружиненный держатель ланцета и подпружиненный выталкиватель с пусковой кнопкой. При закреплении ланцета в держателе сжимается пружина выталкивателя, а пусковая кнопка заводится за упор. При нажиме на пусковую кнопку пружина разжимается, давит на ланцет и перемещает его в положение надрез 1. Недостатками устройства является то, что в нем невозможно регулировать силу удара, он всегда равен усилию разжимающейся пружины, а также ненадежном креплении ланцета. Наиболее близким к предлагаемому является устройство для взятия проб крови, содержащее корпус, в котором размещен подпружиненный держатель ланцета с захватом,ланцет, кнопка взвода с подпружиненным выталкивателем и курок с подпружиненным поворотным бойком, который снабжен пластмассовой державкой с выступающими ушками, а держатель выполнен в виде ползуна с пазом, в боковых сторонах которого выполнены канавки, захват выполнен в виде плоской пружины с упорами, расположенными параллельно канавок и имеющими скос в сторону ввода ланцета и заточку на плечиках 2. Недостатками устройства является неудобство при индивидуальном взятии пробы самим пациентом, а также сложность и громоздкость его конструкции. Задачей полезной модели является использование устройства для индивидуального взятия проб, а также упрощение конструкции и повышение надежности в работе. Задача решается следующим образом в устройстве для взятия проб крови, содержащем корпус, в котором размещен держатель ланцета, ланцет и подпружиненный толкатель, на держателе выполнен кольцевой выступ, который упирается в цанговый захват, а на корпусе установлен наконечник с регулятором глубины прокола. На фиг. 1 изображено устройство для взятия проб крови, общий вид. Устройство содержит корпус 1, в котором установлен держатель ланцета с кольцевым выступом 2, который упирается в цанговый захват 3, соосно держателю установлен толкатель, состоящий из плунжера 4 и штока, конец которого выполнен в виде конуса 5. Держатель и толкатель связаны между собой посредством пружины 6, а толкатель связан с корпусом посредством пружины 7. На корпусе 1 установлен наконечник 8 с регулятором глубины прокола 9. Устройство работает следующим образом. При нажатии на толкатель, состоящий из штока 5, конец которого выполнен в виде конуса и плунжера 4, сжимаются пружины 6 7, перемещая держатель ланцета, который кольцевым выступом упирается в цанговый захват 3, при достижении конца штока 5 до цангового захвата 3, цанга раскрывается и происходит выброс держателя с ланцетом,осуществляется прокол, после чего посредством пружины 6 держатель ланцета отводится от места прокола, а затем при отпускании толкателя держатель ланцета 2 возвращается в исходное положение посредством пружины 7. Глубина прокола регулируется регулятором глубины прокола 9, путем поворота его вокруг оси устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
