Строительные леса

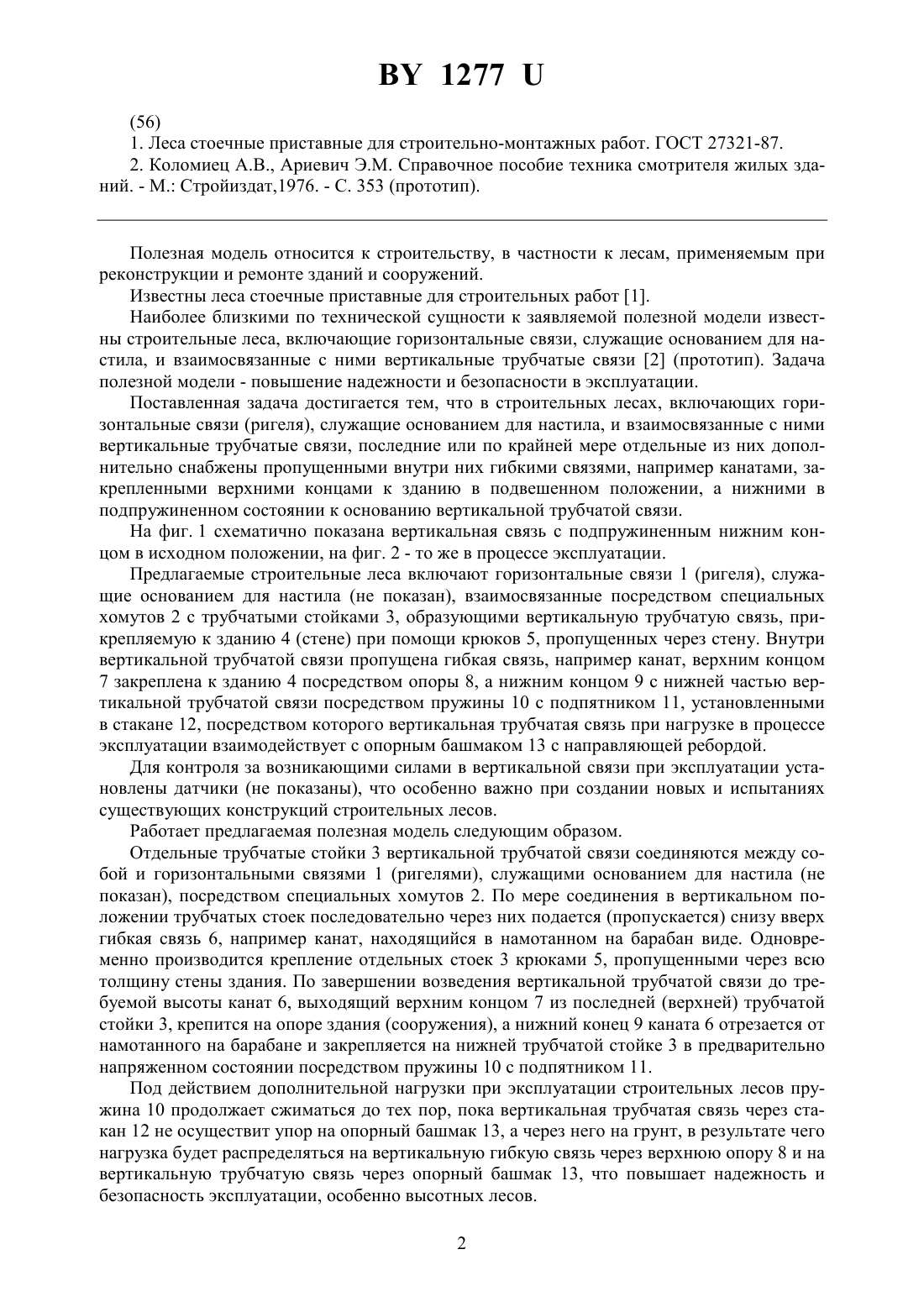

(71) Заявители Кондратюк Владимир Федорович Куницкий Михаил Михайлович(72) Авторы Кондратюк Владимир Федорович Куницкий Михаил Михайлович(73) Патентообладатели Кондратюк Владимир Федорович Куницкий Михаил Михайлович(57) Строительные леса, включающие горизонтальные связи, служащие для настила, и взаимосвязанные с ними вертикальные трубчатые связи, отличающиеся тем, что вертикальные трубчатые связи дополнительно снабжены пропущенными внутри них гибкими связями, например канатами, закрепленными верхними концами к зданию в подвешенном положении, а нижними в подпружиненном состоянии к основанию вертикальной трубчатой связи.(56) 1. Леса стоечные приставные для строительно-монтажных работ. ГОСТ 27321-87. 2. Коломиец А.В., Ариевич Э.М. Справочное пособие техника смотрителя жилых зданий. - М. Стройиздат,1976. - С. 353 (прототип). Полезная модель относится к строительству, в частности к лесам, применяемым при реконструкции и ремонте зданий и сооружений. Известны леса стоечные приставные для строительных работ 1. Наиболее близкими по технической сущности к заявляемой полезной модели известны строительные леса, включающие горизонтальные связи, служащие основанием для настила, и взаимосвязанные с ними вертикальные трубчатые связи 2 (прототип). Задача полезной модели - повышение надежности и безопасности в эксплуатации. Поставленная задача достигается тем, что в строительных лесах, включающих горизонтальные связи (ригеля), служащие основанием для настила, и взаимосвязанные с ними вертикальные трубчатые связи, последние или по крайней мере отдельные из них дополнительно снабжены пропущенными внутри них гибкими связями, например канатами, закрепленными верхними концами к зданию в подвешенном положении, а нижними в подпружиненном состоянии к основанию вертикальной трубчатой связи. На фиг. 1 схематично показана вертикальная связь с подпружиненным нижним концом в исходном положении, на фиг. 2 - то же в процессе эксплуатации. Предлагаемые строительные леса включают горизонтальные связи 1 (ригеля), служащие основанием для настила (не показан), взаимосвязанные посредством специальных хомутов 2 с трубчатыми стойками 3, образующими вертикальную трубчатую связь, прикрепляемую к зданию 4 (стене) при помощи крюков 5, пропущенных через стену. Внутри вертикальной трубчатой связи пропущена гибкая связь, например канат, верхним концом 7 закреплена к зданию 4 посредством опоры 8, а нижним концом 9 с нижней частью вертикальной трубчатой связи посредством пружины 10 с подпятником 11, установленными в стакане 12, посредством которого вертикальная трубчатая связь при нагрузке в процессе эксплуатации взаимодействует с опорным башмаком 13 с направляющей ребордой. Для контроля за возникающими силами в вертикальной связи при эксплуатации установлены датчики (не показаны), что особенно важно при создании новых и испытаниях существующих конструкций строительных лесов. Работает предлагаемая полезная модель следующим образом. Отдельные трубчатые стойки 3 вертикальной трубчатой связи соединяются между собой и горизонтальными связями 1 (ригелями), служащими основанием для настила (не показан), посредством специальных хомутов 2. По мере соединения в вертикальном положении трубчатых стоек последовательно через них подается (пропускается) снизу вверх гибкая связь 6, например канат, находящийся в намотанном на барабан виде. Одновременно производится крепление отдельных стоек 3 крюками 5, пропущенными через всю толщину стены здания. По завершении возведения вертикальной трубчатой связи до требуемой высоты канат 6, выходящий верхним концом 7 из последней (верхней) трубчатой стойки 3, крепится на опоре здания (сооружения), а нижний конец 9 каната 6 отрезается от намотанного на барабане и закрепляется на нижней трубчатой стойке 3 в предварительно напряженном состоянии посредством пружины 10 с подпятником 11. Под действием дополнительной нагрузки при эксплуатации строительных лесов пружина 10 продолжает сжиматься до тех пор, пока вертикальная трубчатая связь через стакан 12 не осуществит упор на опорный башмак 13, а через него на грунт, в результате чего нагрузка будет распределяться на вертикальную гибкую связь через верхнюю опору 8 и на вертикальную трубчатую связь через опорный башмак 13, что повышает надежность и безопасность эксплуатации, особенно высотных лесов. 2 1277 Аналогичным образом может быть закреплен верхний конец гибкой связи 6 посредством пружины, установленной на опоре 8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
