Форсунка для вторичного охлаждения непрерывнолитых заготовок

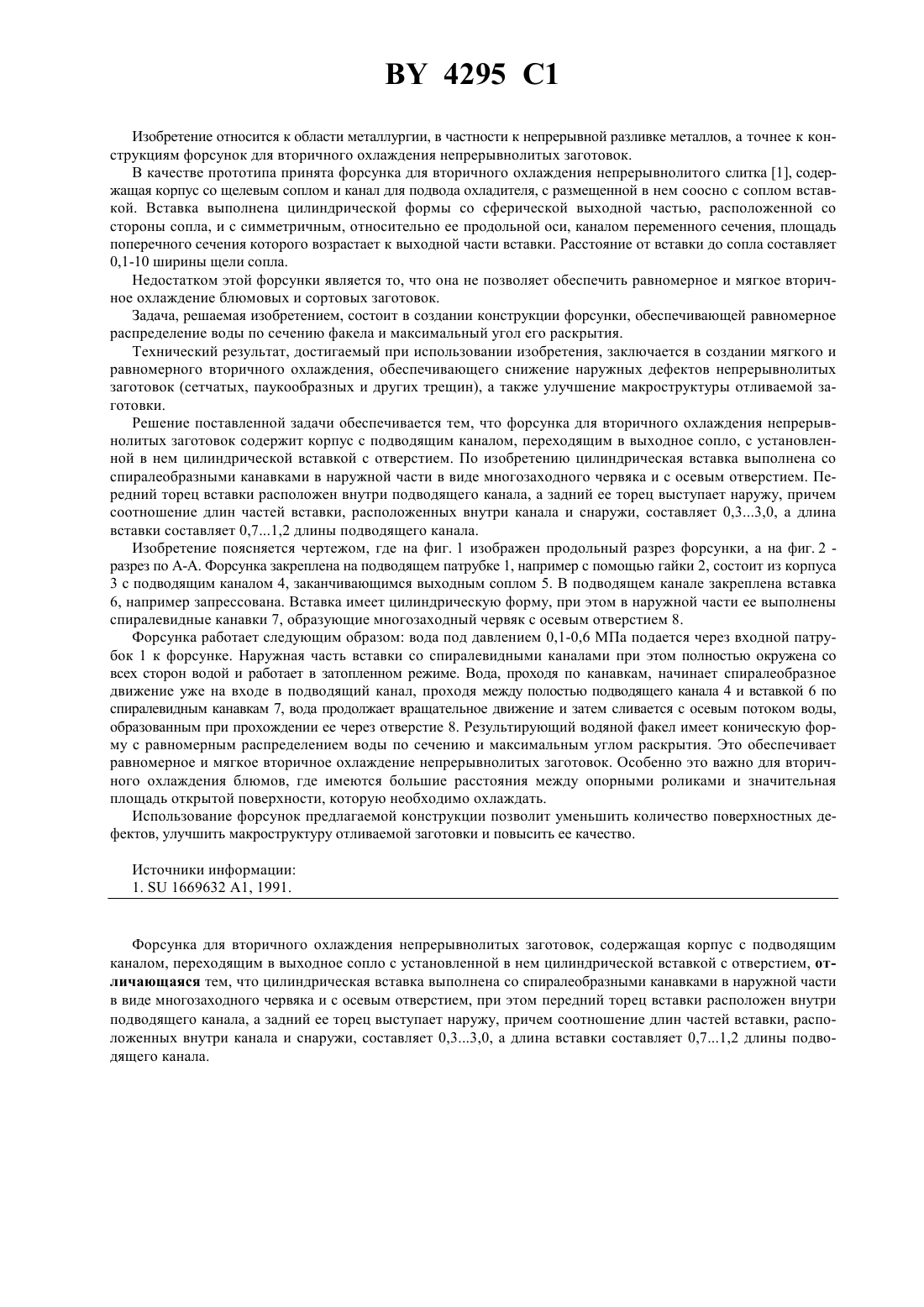

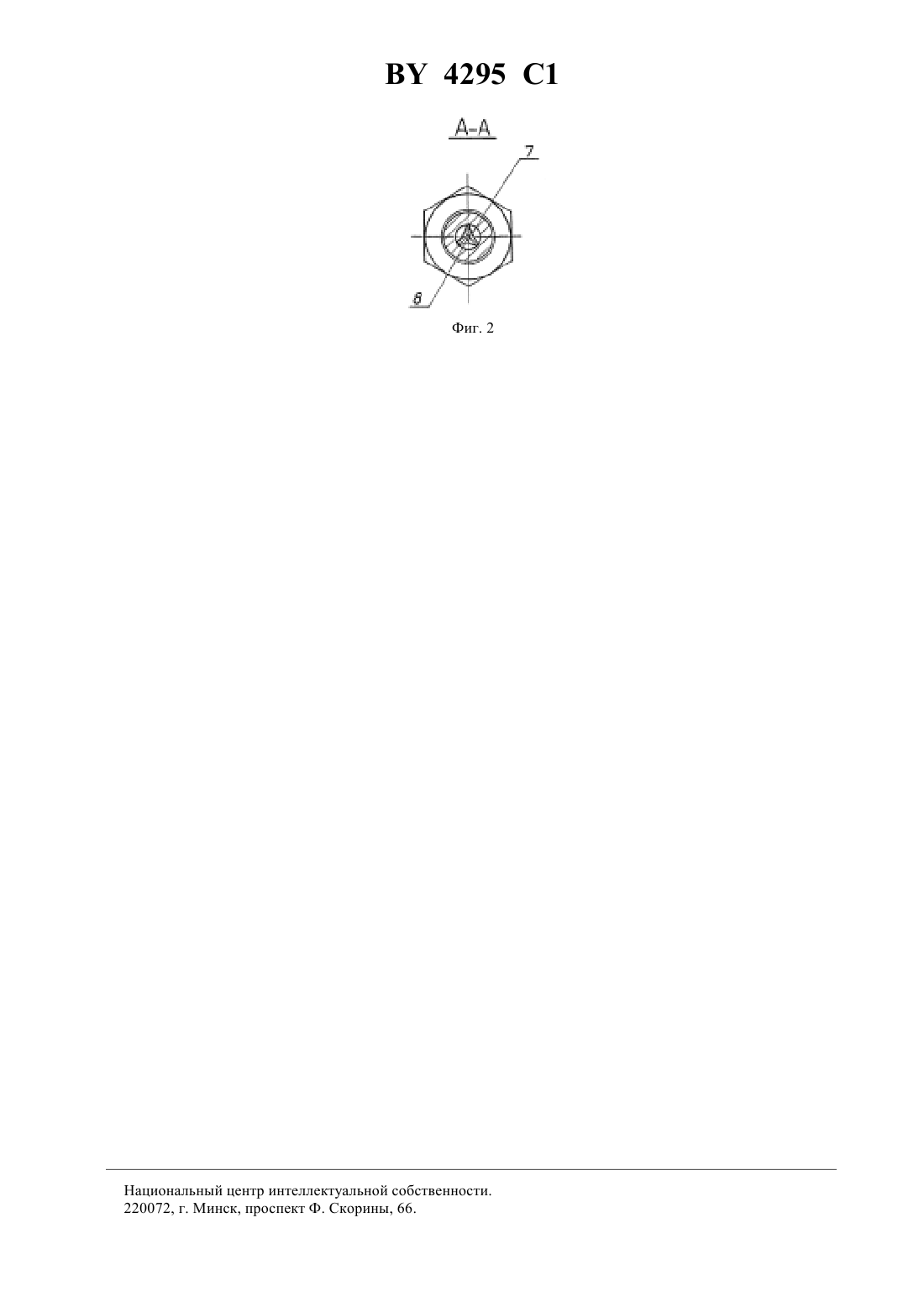

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФОРСУНКА ДЛЯ ВТОРИЧНОГО ОХЛАЖДЕНИЯ НЕПРЕРЫВНОЛИТЫХ ЗАГОТОВОК(71) Заявитель Республиканское предприятие Белорусский гический завод(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Изобретение относится к области металлургии, в частности к непрерывной разливке металлов, а точнее к конструкциям форсунок для вторичного охлаждения непрерывнолитых заготовок. Задача, решаемая изобретением, состоит в создании конструкции форсунки, обеспечивающей равномерное распределение воды по сечению факела и максимальный угол его раскрытия. Технический результат, достигаемый при использовании изобретения, заключается в создании мягкого и равномерного вторичного охлаждения, обеспечивающего снижение наружных дефектов непрерывнолитых заготовок (сетчатых, паукообразных и других трещин), а также улучшение макроструктуры отливаемой заготовки. Форсунка для вторичного охлаждения непрерывнолитых заготовок содержит корпус с подводящим каналом, переходящим в выходное сопло с установленной в нем цилиндрической вставкой с отверстием. Новое в форсунке то, что цилиндрическая вставка выполнена со спиралеобразными канавками в наружной части в виде многозаходного червяка и с осевым отверстием. Передний торец вставки расположен внутри подводящего канала, а задний ее торец выступает наружу, причем соотношение длин частей вставки,расположенных внутри канала и снаружи, составляет 0,33,0, а длина вставки составляет 0,71,2 длины подводящего канала. 2 ил. 4295 1 Изобретение относится к области металлургии, в частности к непрерывной разливке металлов, а точнее к конструкциям форсунок для вторичного охлаждения непрерывнолитых заготовок. В качестве прототипа принята форсунка для вторичного охлаждения непрерывнолитого слитка 1, содержащая корпус со щелевым соплом и канал для подвода охладителя, с размещенной в нем соосно с соплом вставкой. Вставка выполнена цилиндрической формы со сферической выходной частью, расположенной со стороны сопла, и с симметричным, относительно ее продольной оси, каналом переменного сечения, площадь поперечного сечения которого возрастает к выходной части вставки. Расстояние от вставки до сопла составляет 0,1-10 ширины щели сопла. Недостатком этой форсунки является то, что она не позволяет обеспечить равномерное и мягкое вторичное охлаждение блюмовых и сортовых заготовок. Задача, решаемая изобретением, состоит в создании конструкции форсунки, обеспечивающей равномерное распределение воды по сечению факела и максимальный угол его раскрытия. Технический результат, достигаемый при использовании изобретения, заключается в создании мягкого и равномерного вторичного охлаждения, обеспечивающего снижение наружных дефектов непрерывнолитых заготовок (сетчатых, паукообразных и других трещин), а также улучшение макроструктуры отливаемой заготовки. Решение поставленной задачи обеспечивается тем, что форсунка для вторичного охлаждения непрерывнолитых заготовок содержит корпус с подводящим каналом, переходящим в выходное сопло, с установленной в нем цилиндрической вставкой с отверстием. По изобретению цилиндрическая вставка выполнена со спиралеобразными канавками в наружной части в виде многозаходного червяка и с осевым отверстием. Передний торец вставки расположен внутри подводящего канала, а задний ее торец выступает наружу, причем соотношение длин частей вставки, расположенных внутри канала и снаружи, составляет 0,33,0, а длина вставки составляет 0,71,2 длины подводящего канала. Изобретение поясняется чертежом, где на фиг. 1 изображен продольный разрез форсунки, а на фиг. 2 разрез по А-А. Форсунка закреплена на подводящем патрубке 1, например с помощью гайки 2, состоит из корпуса 3 с подводящим каналом 4, заканчивающимся выходным соплом 5. В подводящем канале закреплена вставка 6, например запрессована. Вставка имеет цилиндрическую форму, при этом в наружной части ее выполнены спиралевидные канавки 7, образующие многозаходный червяк с осевым отверстием 8. Форсунка работает следующим образом вода под давлением 0,1-0,6 МПа подается через входной патрубок 1 к форсунке. Наружная часть вставки со спиралевидными каналами при этом полностью окружена со всех сторон водой и работает в затопленном режиме. Вода, проходя по канавкам, начинает спиралеобразное движение уже на входе в подводящий канал, проходя между полостью подводящего канала 4 и вставкой 6 по спиралевидным канавкам 7, вода продолжает вращательное движение и затем сливается с осевым потоком воды,образованным при прохождении ее через отверстие 8. Результирующий водяной факел имеет коническую форму с равномерным распределением воды по сечению и максимальным углом раскрытия. Это обеспечивает равномерное и мягкое вторичное охлаждение непрерывнолитых заготовок. Особенно это важно для вторичного охлаждения блюмов, где имеются большие расстояния между опорными роликами и значительная площадь открытой поверхности, которую необходимо охлаждать. Использование форсунок предлагаемой конструкции позволит уменьшить количество поверхностных дефектов, улучшить макроструктуру отливаемой заготовки и повысить ее качество. Источники информации 1.1669632 А 1, 1991. Форсунка для вторичного охлаждения непрерывнолитых заготовок, содержащая корпус с подводящим каналом, переходящим в выходное сопло с установленной в нем цилиндрической вставкой с отверстием, отличающаяся тем, что цилиндрическая вставка выполнена со спиралеобразными канавками в наружной части в виде многозаходного червяка и с осевым отверстием, при этом передний торец вставки расположен внутри подводящего канала, а задний ее торец выступает наружу, причем соотношение длин частей вставки, расположенных внутри канала и снаружи, составляет 0,33,0, а длина вставки составляет 0,71,2 длины подводящего канала. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
