Двухъярусная противоточная карусельная сушилка

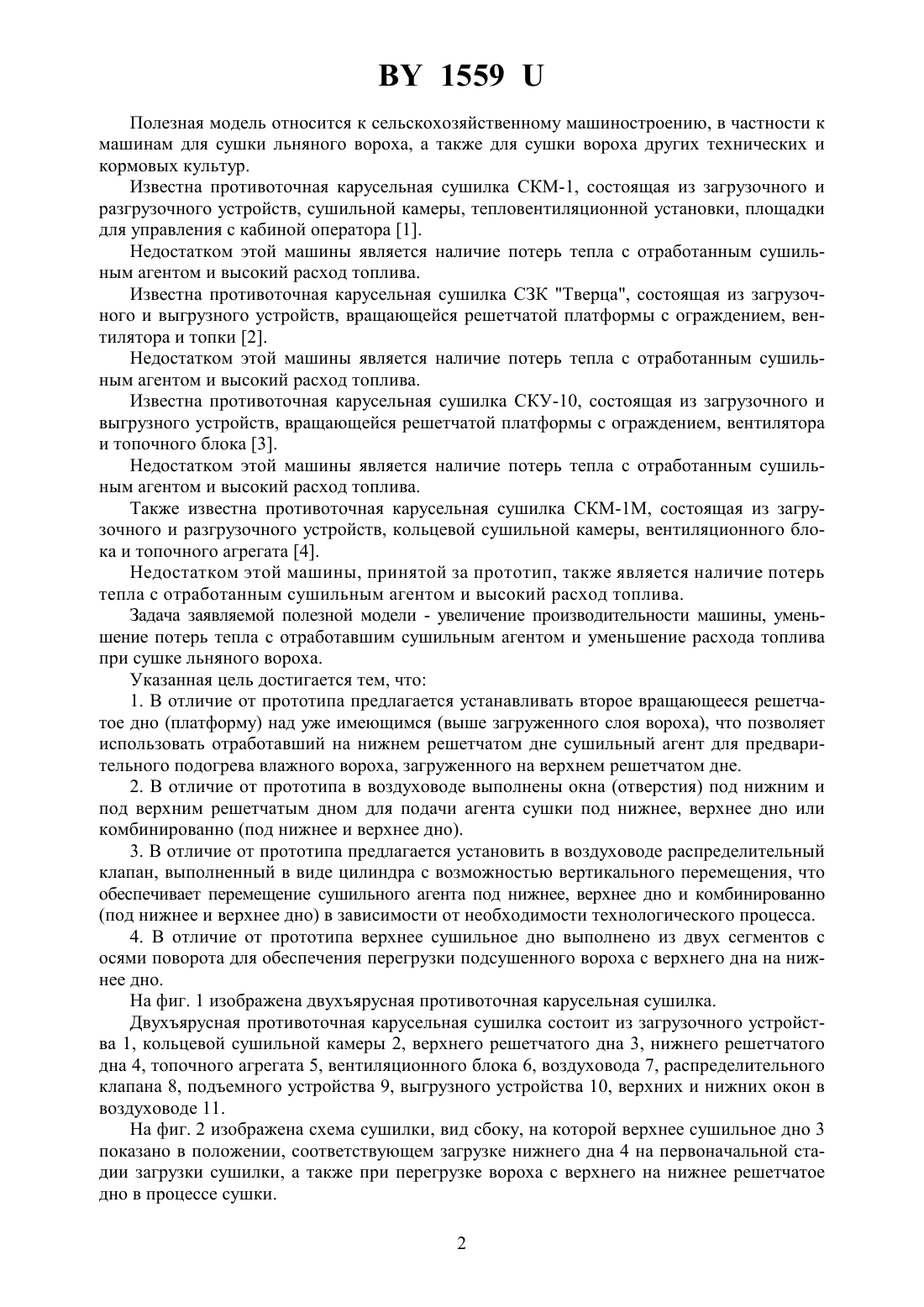

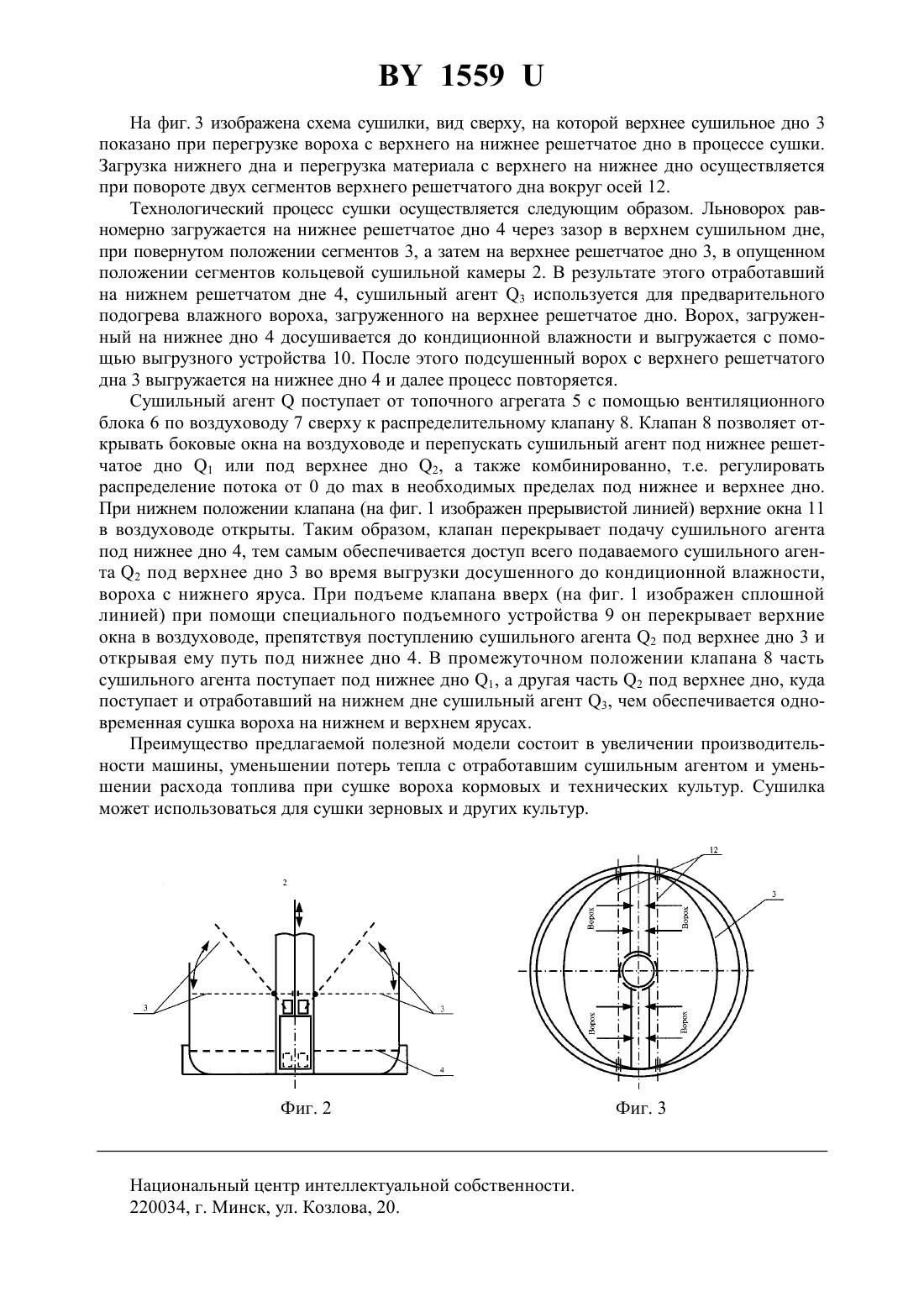

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВУХЪЯРУСНАЯ ПРОТИВОТОЧНАЯ КАРУСЕЛЬНАЯ СУШИЛКА(72) Авторы Шаршунов Вячеслав Алексеевич(22) 2004.01.30 Кругленя Виктор Евгеньевич Кудряв(46) 2004.09.30 цев Александр Николаевич Алексеенко(71) Заявители Шаршунов Вячеслав АлекАлександр Сергеевич Коцуба Виктор сеевич Кругленя Виктор Евгеньевич ИосифовичКудрявцев Александр Николаевич (73) ПатентообладателиШаршунов Вячеслав Алексеенко Александр Сергеевич Алексеевич Кругленя Виктор ЕвгеньеКоцуба Виктор Иосифовичвич Кудрявцев Александр Николаевич Алексеенко Александр Сергеевич Коцуба Виктор Иосифович(57) Двухъярусная противоточная карусельная сушилка, включающая загрузочное и выгрузное устройства, кольцевую сушильную камеру, вентиляционный блок и топочный агрегат, отличающаяся тем, что применено второе вращающееся решетчатое дно, расположенное над уже имеющимся, выше загружаемого слоя вороха, в воздуховоде выполнены окна под нижним и под верхним решетчатым дном и установлен воздухораспределительный клапан для подачи агента сушки под нижнее, верхнее дно или комбинированно - под нижнее и верхнее дно, кроме этого верхнее сушильное дно выполнено из двух сегментов с осями поворота для обеспечения загрузки нижнего дна и перегрузки подсушенного вороха с верхнего дна на нижнее дно.(56) 1. Зеленко В.И. Пункт сушки льнопродукции. - М. Россельхозиздат, 1987. - . 514. 2. Карусельная сушилка СЗК Тверда // Техника в сельском хозяйстве, 2001. -1. - . 1. 3. Карусельная сушилка СКУ-10 // Механизация и электрификация сельского хозяйства. - 2002. -6. - . 1. 4. Сельскохозяйственные машины и основы эксплуатации машинно-тракторного парка/Б.Н. Четыркин, З.И. Воцкий, Н.Г. Поликутин и др. 2-е изд., перераб. и доп. - М. Агропромиздат, 1989. - С. 170172. 1559 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для сушки льняного вороха, а также для сушки вороха других технических и кормовых культур. Известна противоточная карусельная сушилка СКМ-1, состоящая из загрузочного и разгрузочного устройств, сушильной камеры, тепловентиляционной установки, площадки для управления с кабиной оператора 1. Недостатком этой машины является наличие потерь тепла с отработанным сушильным агентом и высокий расход топлива. Известна противоточная карусельная сушилка СЗК Тверца, состоящая из загрузочного и выгрузного устройств, вращающейся решетчатой платформы с ограждением, вентилятора и топки 2. Недостатком этой машины является наличие потерь тепла с отработанным сушильным агентом и высокий расход топлива. Известна противоточная карусельная сушилка СКУ-10, состоящая из загрузочного и выгрузного устройств, вращающейся решетчатой платформы с ограждением, вентилятора и топочного блока 3. Недостатком этой машины является наличие потерь тепла с отработанным сушильным агентом и высокий расход топлива. Также известна противоточная карусельная сушилка СКМ-1 М, состоящая из загрузочного и разгрузочного устройств, кольцевой сушильной камеры, вентиляционного блока и топочного агрегата 4. Недостатком этой машины, принятой за прототип, также является наличие потерь тепла с отработанным сушильным агентом и высокий расход топлива. Задача заявляемой полезной модели - увеличение производительности машины, уменьшение потерь тепла с отработавшим сушильным агентом и уменьшение расхода топлива при сушке льняного вороха. Указанная цель достигается тем, что 1. В отличие от прототипа предлагается устанавливать второе вращающееся решетчатое дно (платформу) над уже имеющимся (выше загруженного слоя вороха), что позволяет использовать отработавший на нижнем решетчатом дне сушильный агент для предварительного подогрева влажного вороха, загруженного на верхнем решетчатом дне. 2. В отличие от прототипа в воздуховоде выполнены окна (отверстия) под нижним и под верхним решетчатым дном для подачи агента сушки под нижнее, верхнее дно или комбинированно (под нижнее и верхнее дно). 3. В отличие от прототипа предлагается установить в воздуховоде распределительный клапан, выполненный в виде цилиндра с возможностью вертикального перемещения, что обеспечивает перемещение сушильного агента под нижнее, верхнее дно и комбинированно(под нижнее и верхнее дно) в зависимости от необходимости технологического процесса. 4. В отличие от прототипа верхнее сушильное дно выполнено из двух сегментов с осями поворота для обеспечения перегрузки подсушенного вороха с верхнего дна на нижнее дно. На фиг. 1 изображена двухъярусная противоточная карусельная сушилка. Двухъярусная противоточная карусельная сушилка состоит из загрузочного устройства 1, кольцевой сушильной камеры 2, верхнего решетчатого дна 3, нижнего решетчатого дна 4, топочного агрегата 5, вентиляционного блока 6, воздуховода 7, распределительного клапана 8, подъемного устройства 9, выгрузного устройства 10, верхних и нижних окон в воздуховоде 11. На фиг. 2 изображена схема сушилки, вид сбоку, на которой верхнее сушильное дно 3 показано в положении, соответствующем загрузке нижнего дна 4 на первоначальной стадии загрузки сушилки, а также при перегрузке вороха с верхнего на нижнее решетчатое дно в процессе сушки. 2 1559 На фиг. 3 изображена схема сушилки, вид сверху, на которой верхнее сушильное дно 3 показано при перегрузке вороха с верхнего на нижнее решетчатое дно в процессе сушки. Загрузка нижнего дна и перегрузка материала с верхнего на нижнее дно осуществляется при повороте двух сегментов верхнего решетчатого дна вокруг осей 12. Технологический процесс сушки осуществляется следующим образом. Льноворох равномерно загружается на нижнее решетчатое дно 4 через зазор в верхнем сушильном дне,при повернутом положении сегментов 3, а затем на верхнее решетчатое дно 3, в опущенном положении сегментов кольцевой сушильной камеры 2. В результате этого отработавший на нижнем решетчатом дне 4, сушильный агент 3 используется для предварительного подогрева влажного вороха, загруженного на верхнее решетчатое дно. Ворох, загруженный на нижнее дно 4 досушивается до кондиционной влажности и выгружается с помощью выгрузного устройства 10. После этого подсушенный ворох с верхнего решетчатого дна 3 выгружается на нижнее дно 4 и далее процесс повторяется. Сушильный агентпоступает от топочного агрегата 5 с помощью вентиляционного блока 6 по воздуховоду 7 сверху к распределительному клапану 8. Клапан 8 позволяет открывать боковые окна на воздуховоде и перепускать сушильный агент под нижнее решетчатое дно 1 или под верхнее дно 2, а также комбинированно, т.е. регулировать распределение потока от 0 дов необходимых пределах под нижнее и верхнее дно. При нижнем положении клапана (на фиг. 1 изображен прерывистой линией) верхние окна 11 в воздуховоде открыты. Таким образом, клапан перекрывает подачу сушильного агента под нижнее дно 4, тем самым обеспечивается доступ всего подаваемого сушильного агента 2 под верхнее дно 3 во время выгрузки досушенного до кондиционной влажности,вороха с нижнего яруса. При подъеме клапана вверх (на фиг. 1 изображен сплошной линией) при помощи специального подъемного устройства 9 он перекрывает верхние окна в воздуховоде, препятствуя поступлению сушильного агента 2 под верхнее дно 3 и открывая ему путь под нижнее дно 4. В промежуточном положении клапана 8 часть сушильного агента поступает под нижнее дно 1, а другая часть 2 под верхнее дно, куда поступает и отработавший на нижнем дне сушильный агент 3, чем обеспечивается одновременная сушка вороха на нижнем и верхнем ярусах. Преимущество предлагаемой полезной модели состоит в увеличении производительности машины, уменьшении потерь тепла с отработавшим сушильным агентом и уменьшении расхода топлива при сушке вороха кормовых и технических культур. Сушилка может использоваться для сушки зерновых и других культур. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
