Модуль для сбора бытовых отходов

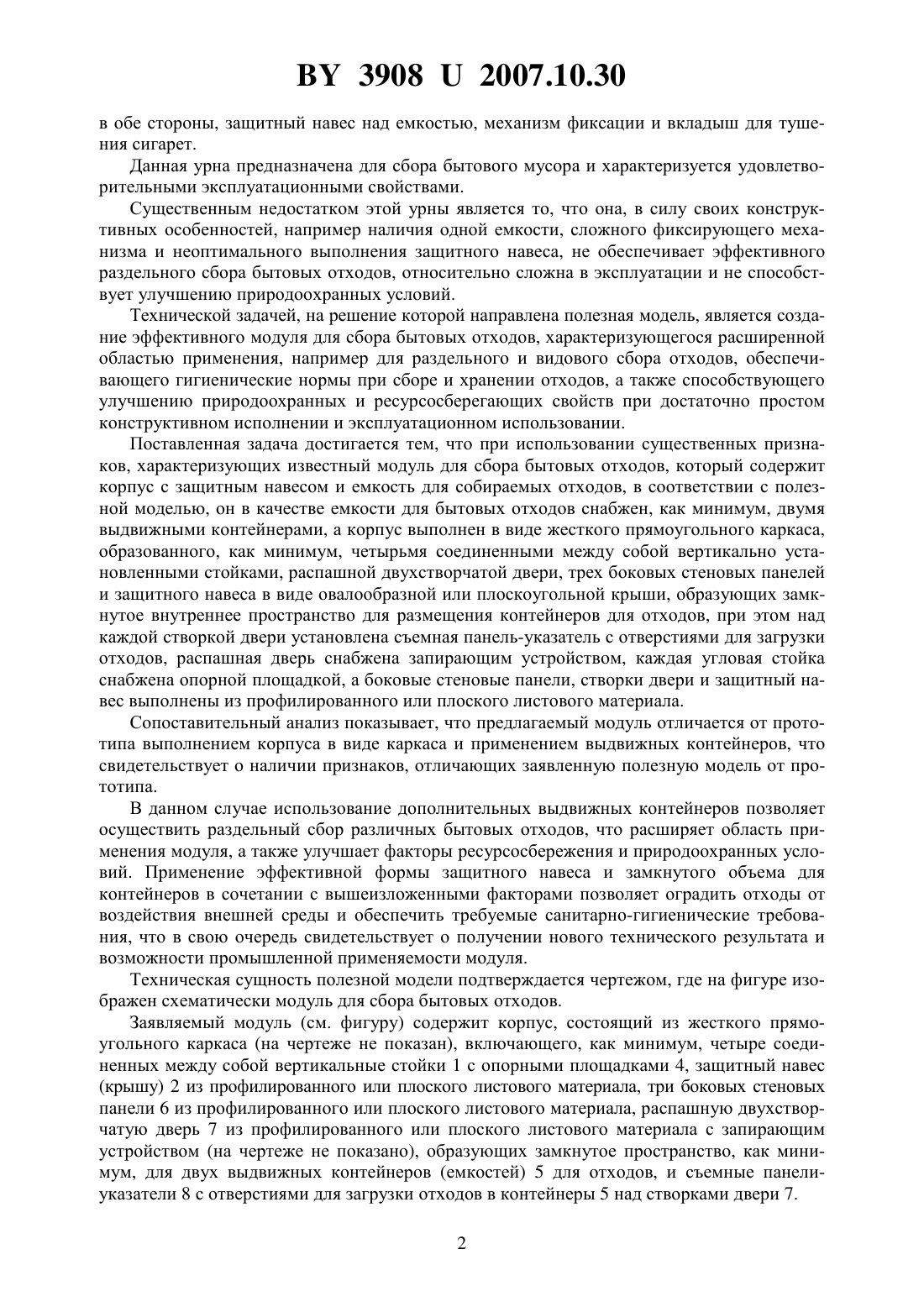

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОДУЛЬ ДЛЯ СБОРА БЫТОВЫХ ОТХОДОВ(72) Авторы Столяров Денис Сергеевич Подгорнов Юрий Владимирович(57) Модуль для сбора бытовых отходов, содержащий корпус с защитным навесом и емкость для собираемых отходов, отличающийся тем, что он в качестве емкости для отходов снабжен, как минимум, двумя выдвижными контейнерами, а корпус выполнен в виде жесткого прямоугольного каркаса, образованного, как минимум, четырьмя соединенными между собой вертикально установленными стойками, распашной двухстворчатой двери,трех боковых стеновых панелей и защитного навеса в виде овалообразной или плоскоугольной крыши, образующих замкнутое внутреннее пространство для размещения контейнеров для отходов, при этом над каждой створкой двери установлена съемная панельуказатель с отверстиями для загрузки отходов, распашная дверь снабжена запирающим устройством, каждая угловая стойка снабжена опорной площадкой, а боковые стеновые панели, створки двери и защитный навес выполнены из профилированного или плоского листового материала. Полезная модель относится к области уборки мусора и бытовых отходов, в частности к устройствам, предназначенным для сбора и временного хранения различных бытовых отходов. Известна наиболее близкая по технической сути к полезной модели урна ДЭО-БИН для мусора 1, содержащая емкость, установленную на стойках с возможностью поворота 39082007.10.30 в обе стороны, защитный навес над емкостью, механизм фиксации и вкладыш для тушения сигарет. Данная урна предназначена для сбора бытового мусора и характеризуется удовлетворительными эксплуатационными свойствами. Существенным недостатком этой урны является то, что она, в силу своих конструктивных особенностей, например наличия одной емкости, сложного фиксирующего механизма и неоптимального выполнения защитного навеса, не обеспечивает эффективного раздельного сбора бытовых отходов, относительно сложна в эксплуатации и не способствует улучшению природоохранных условий. Технической задачей, на решение которой направлена полезная модель, является создание эффективного модуля для сбора бытовых отходов, характеризующегося расширенной областью применения, например для раздельного и видового сбора отходов, обеспечивающего гигиенические нормы при сборе и хранении отходов, а также способствующего улучшению природоохранных и ресурсосберегающих свойств при достаточно простом конструктивном исполнении и эксплуатационном использовании. Поставленная задача достигается тем, что при использовании существенных признаков, характеризующих известный модуль для сбора бытовых отходов, который содержит корпус с защитным навесом и емкость для собираемых отходов, в соответствии с полезной моделью, он в качестве емкости для бытовых отходов снабжен, как минимум, двумя выдвижными контейнерами, а корпус выполнен в виде жесткого прямоугольного каркаса,образованного, как минимум, четырьмя соединенными между собой вертикально установленными стойками, распашной двухстворчатой двери, трех боковых стеновых панелей и защитного навеса в виде овалообразной или плоскоугольной крыши, образующих замкнутое внутреннее пространство для размещения контейнеров для отходов, при этом над каждой створкой двери установлена съемная панель-указатель с отверстиями для загрузки отходов, распашная дверь снабжена запирающим устройством, каждая угловая стойка снабжена опорной площадкой, а боковые стеновые панели, створки двери и защитный навес выполнены из профилированного или плоского листового материала. Сопоставительный анализ показывает, что предлагаемый модуль отличается от прототипа выполнением корпуса в виде каркаса и применением выдвижных контейнеров, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа. В данном случае использование дополнительных выдвижных контейнеров позволяет осуществить раздельный сбор различных бытовых отходов, что расширяет область применения модуля, а также улучшает факторы ресурсосбережения и природоохранных условий. Применение эффективной формы защитного навеса и замкнутого объема для контейнеров в сочетании с вышеизложенными факторами позволяет оградить отходы от воздействия внешней среды и обеспечить требуемые санитарно-гигиенические требования, что в свою очередь свидетельствует о получении нового технического результата и возможности промышленной применяемости модуля. Техническая сущность полезной модели подтверждается чертежом, где на фигуре изображен схематически модуль для сбора бытовых отходов. Заявляемый модуль (см. фигуру) содержит корпус, состоящий из жесткого прямоугольного каркаса (на чертеже не показан), включающего, как минимум, четыре соединенных между собой вертикальные стойки 1 с опорными площадками 4, защитный навес(крышу) 2 из профилированного или плоского листового материала, три боковых стеновых панели 6 из профилированного или плоского листового материала, распашную двухстворчатую дверь 7 из профилированного или плоского листового материала с запирающим устройством (на чертеже не показано), образующих замкнутое пространство, как минимум, для двух выдвижных контейнеров (емкостей) 5 для отходов, и съемные панелиуказатели 8 с отверстиями для загрузки отходов в контейнеры 5 над створками двери 7. 2 39082007.10.30 Описываемый модуль работает следующим образом. Модуль преимущественно предназначен для раздельного сбора бытовых отходов. В этом случае модуль опорными площадками 4 устанавливают на заранее подготовленную ровную площадку. После этого производят сбор мусора и бытовых отходов по видам и каждый вид раздельно загружают в предназначенную для него емкость (контейнер) 5 непосредственно или через отверстия 8. При заполнении емкостей 5 отходами последние перегружают в специальный транспорт и отправляют на переработку. В процессе эксплуатации, например, из трех отдельных модулей можно составлять комплект для сбора по основным позициям вторичного сырья (стекло, пластмасса, бумага и т.д.). Экспериментально подтверждено, что предлагаемый модуль (варианты) в сравнении с прототипами более эффективно для системы сбора и переработки бытовых отходов, более просто в применении и обеспечивает более качественный сбор отходов в широком диапазоне вторичного сырья. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
