Сувенирная упаковка

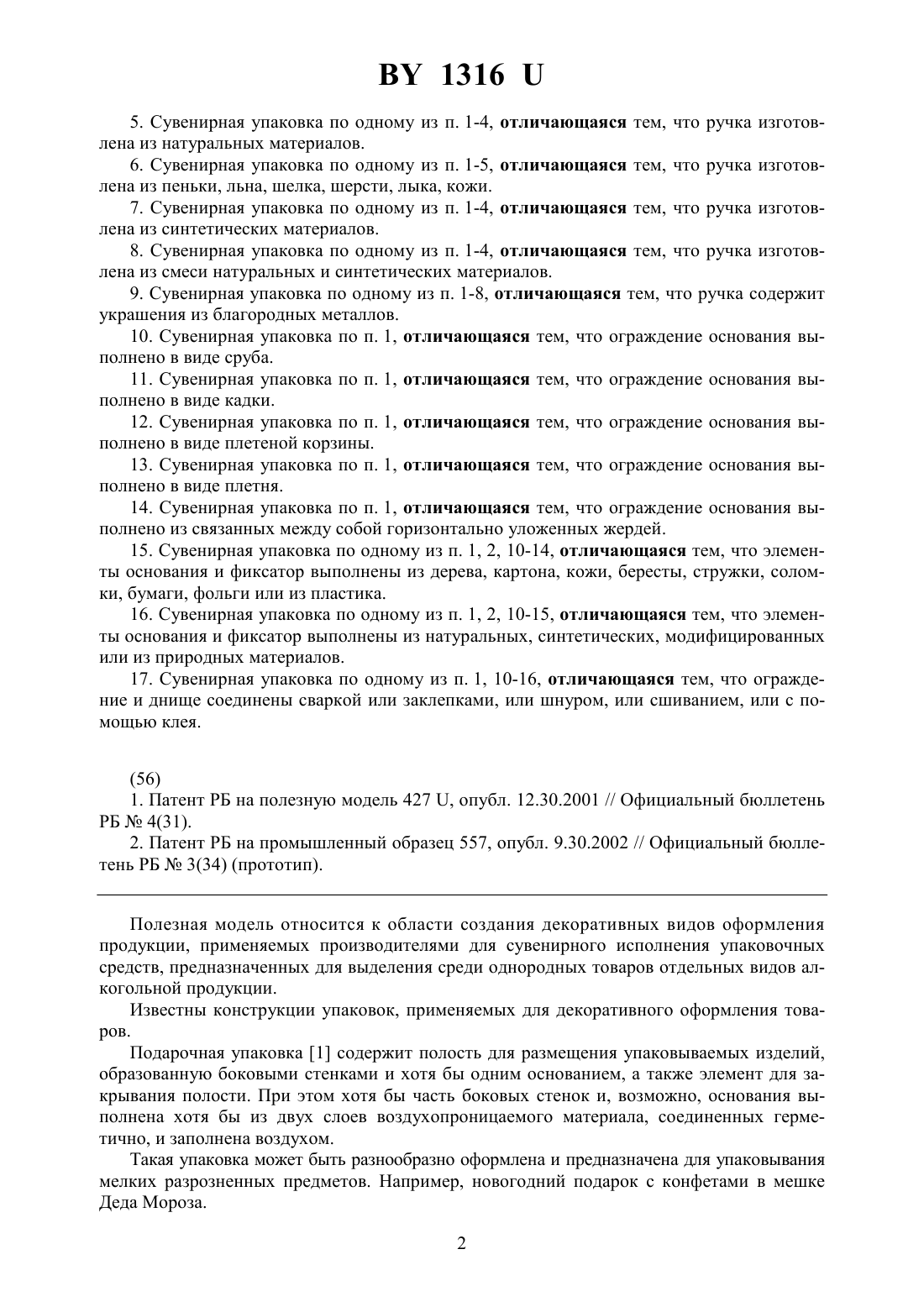

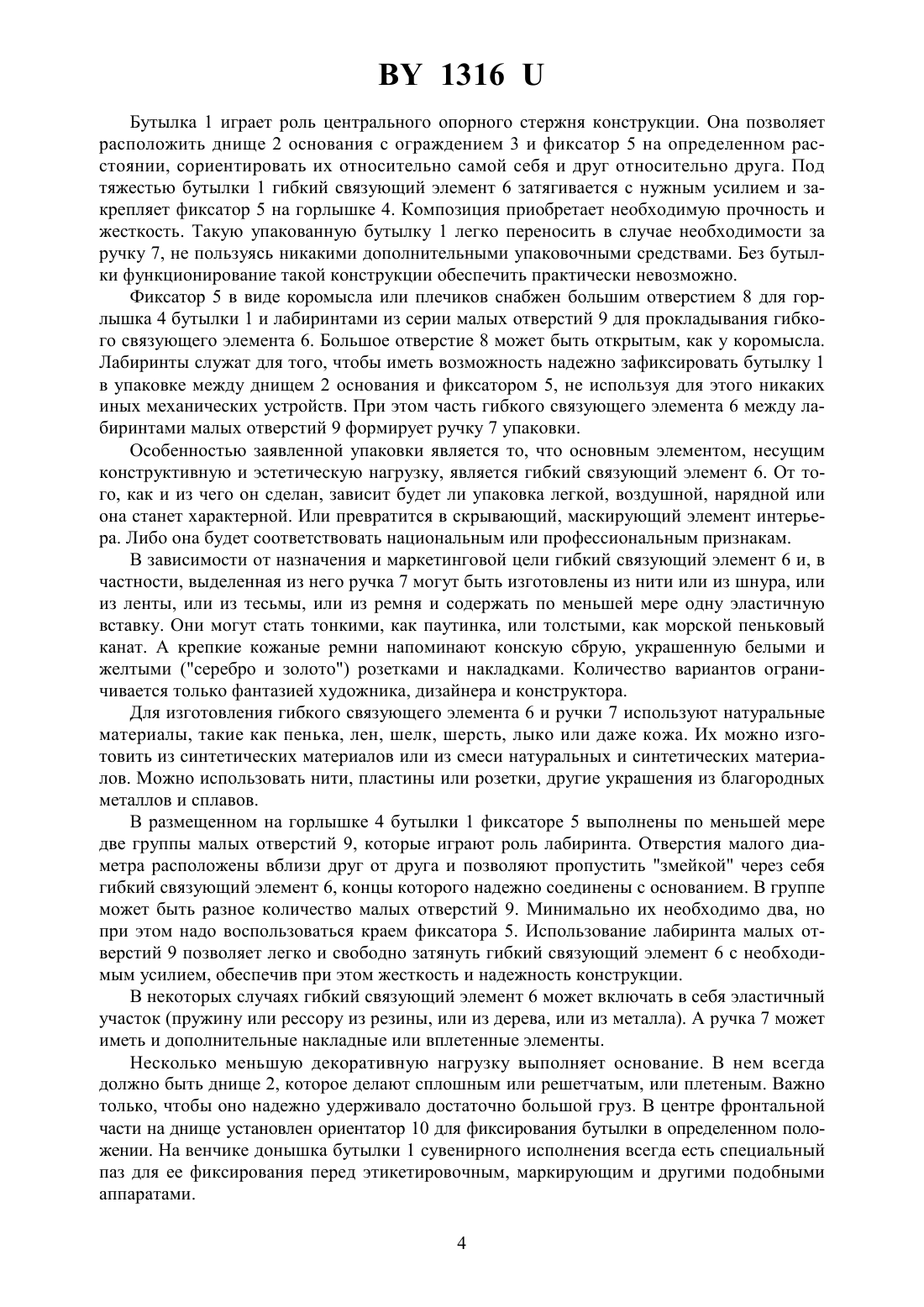

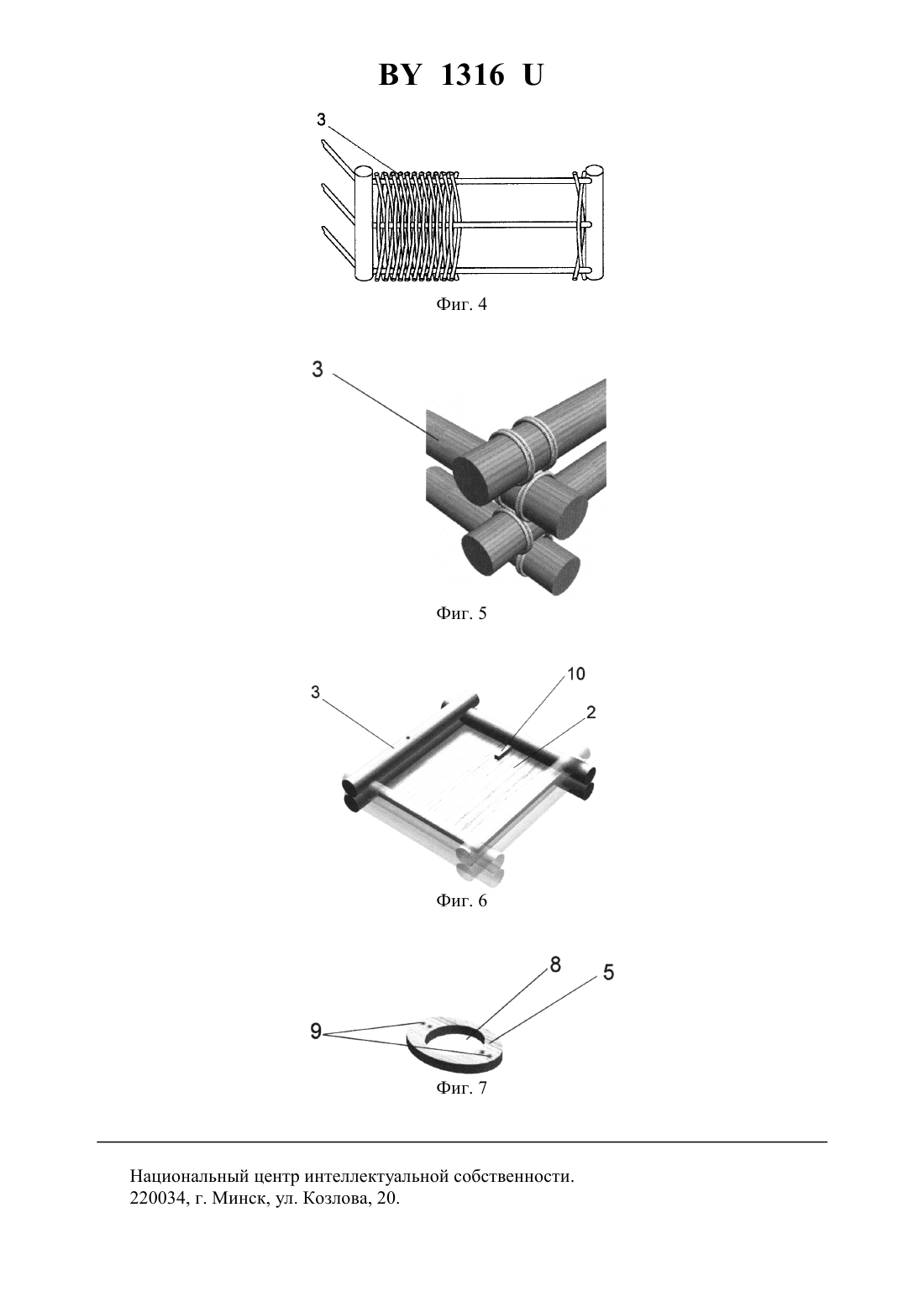

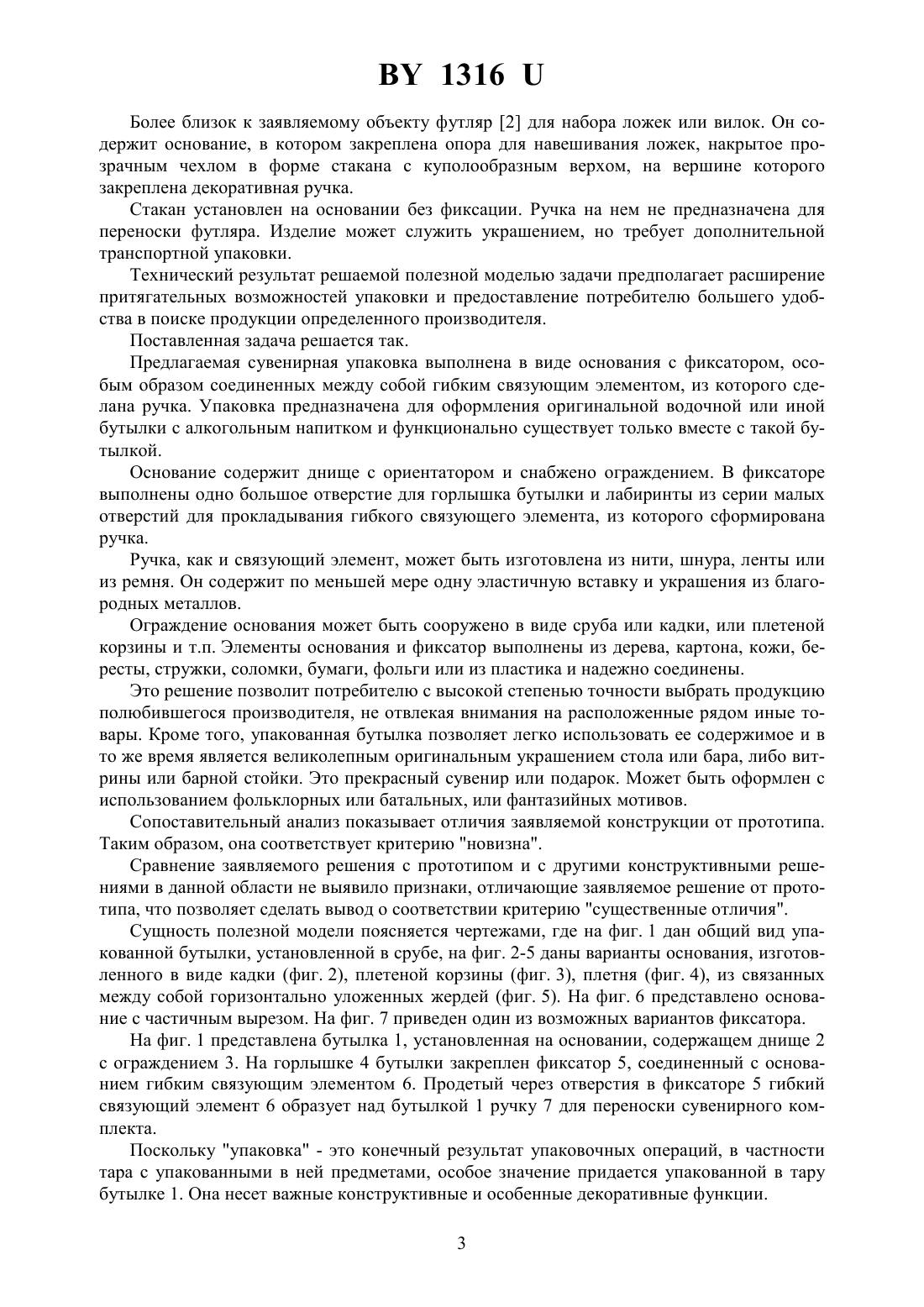

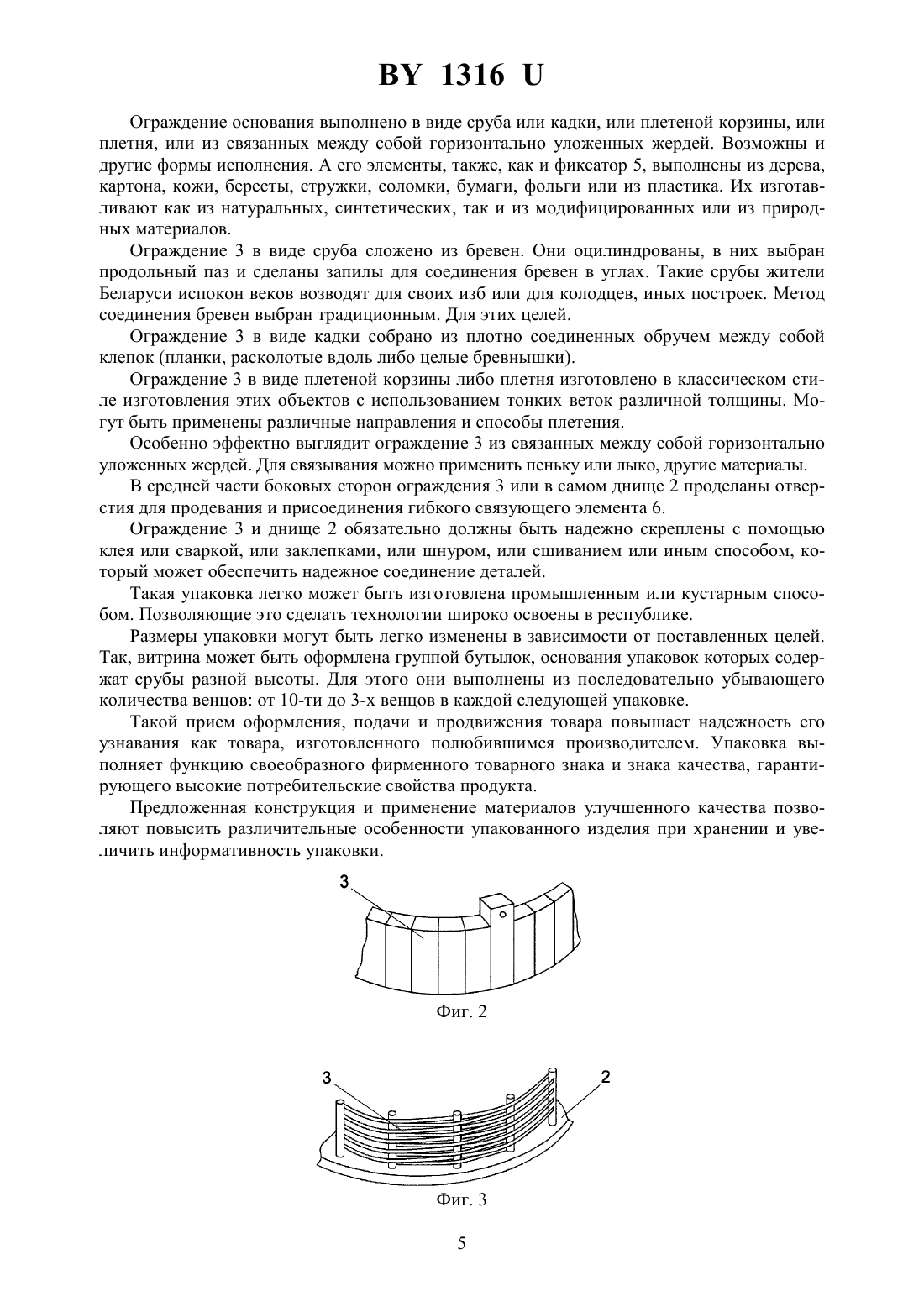

(72) Авторы Кузнецов Николай Васильевич Витченко Василий Владимирович(57) 1. Сувенирная упаковка, содержащая основание с ручкой, отличающаяся тем, что она дополнительно содержит фиксатор упакованной бутылки, установленный на ее горлышке и гибким связующим элементом, из которого выполнена ручка, соединенный с основанием, содержащим днище с закрепленным на нем ограждением, снабженное ориентатором, с которым приведен во взаимодействие паз донышка бутылки. 2. Сувенирная упаковка по п. 1, отличающаяся тем, что фиксатор снабжен большим отверстием для горлышка бутылки и лабиринтами из серии малых отверстий для прокладывания гибкого связующего элемента. 3. Сувенирная упаковка по п. 1, 2, отличающаяся тем, что ручка изготовлена из нити или из шнура, или из ленты, или из тесьмы, или из ремня. 4. Сувенирная упаковка по п. 3, отличающаяся тем, что ручка содержит по меньшей мере одну эластичную вставку. 13165. Сувенирная упаковка по одному из п. 1-4, отличающаяся тем, что ручка изготовлена из натуральных материалов. 6. Сувенирная упаковка по одному из п. 1-5, отличающаяся тем, что ручка изготовлена из пеньки, льна, шелка, шерсти, лыка, кожи. 7. Сувенирная упаковка по одному из п. 1-4, отличающаяся тем, что ручка изготовлена из синтетических материалов. 8. Сувенирная упаковка по одному из п. 1-4, отличающаяся тем, что ручка изготовлена из смеси натуральных и синтетических материалов. 9. Сувенирная упаковка по одному из п. 1-8, отличающаяся тем, что ручка содержит украшения из благородных металлов. 10. Сувенирная упаковка по п. 1, отличающаяся тем, что ограждение основания выполнено в виде сруба. 11. Сувенирная упаковка по п. 1, отличающаяся тем, что ограждение основания выполнено в виде кадки. 12. Сувенирная упаковка по п. 1, отличающаяся тем, что ограждение основания выполнено в виде плетеной корзины. 13. Сувенирная упаковка по п. 1, отличающаяся тем, что ограждение основания выполнено в виде плетня. 14. Сувенирная упаковка по п. 1, отличающаяся тем, что ограждение основания выполнено из связанных между собой горизонтально уложенных жердей. 15. Сувенирная упаковка по одному из п. 1, 2, 10-14, отличающаяся тем, что элементы основания и фиксатор выполнены из дерева, картона, кожи, бересты, стружки, соломки, бумаги, фольги или из пластика. 16. Сувенирная упаковка по одному из п. 1, 2, 10-15, отличающаяся тем, что элементы основания и фиксатор выполнены из натуральных, синтетических, модифицированных или из природных материалов. 17. Сувенирная упаковка по одному из п. 1, 10-16, отличающаяся тем, что ограждение и днище соединены сваркой или заклепками, или шнуром, или сшиванием, или с помощью клея.(56) 1. Патент РБ на полезную модель 427 , опубл. 12.30.2001 // Официальный бюллетень РБ 4(31). 2. Патент РБ на промышленный образец 557, опубл. 9.30.2002 // Официальный бюллетень РБ 3(34) (прототип). Полезная модель относится к области создания декоративных видов оформления продукции, применяемых производителями для сувенирного исполнения упаковочных средств, предназначенных для выделения среди однородных товаров отдельных видов алкогольной продукции. Известны конструкции упаковок, применяемых для декоративного оформления товаров. Подарочная упаковка 1 содержит полость для размещения упаковываемых изделий,образованную боковыми стенками и хотя бы одним основанием, а также элемент для закрывания полости. При этом хотя бы часть боковых стенок и, возможно, основания выполнена хотя бы из двух слоев воздухопроницаемого материала, соединенных герметично, и заполнена воздухом. Такая упаковка может быть разнообразно оформлена и предназначена для упаковывания мелких разрозненных предметов. Например, новогодний подарок с конфетами в мешке Деда Мороза. 2 1316 Более близок к заявляемому объекту футляр 2 для набора ложек или вилок. Он содержит основание, в котором закреплена опора для навешивания ложек, накрытое прозрачным чехлом в форме стакана с куполообразным верхом, на вершине которого закреплена декоративная ручка. Стакан установлен на основании без фиксации. Ручка на нем не предназначена для переноски футляра. Изделие может служить украшением, но требует дополнительной транспортной упаковки. Технический результат решаемой полезной моделью задачи предполагает расширение притягательных возможностей упаковки и предоставление потребителю большего удобства в поиске продукции определенного производителя. Поставленная задача решается так. Предлагаемая сувенирная упаковка выполнена в виде основания с фиксатором, особым образом соединенных между собой гибким связующим элементом, из которого сделана ручка. Упаковка предназначена для оформления оригинальной водочной или иной бутылки с алкогольным напитком и функционально существует только вместе с такой бутылкой. Основание содержит днище с ориентатором и снабжено ограждением. В фиксаторе выполнены одно большое отверстие для горлышка бутылки и лабиринты из серии малых отверстий для прокладывания гибкого связующего элемента, из которого сформирована ручка. Ручка, как и связующий элемент, может быть изготовлена из нити, шнура, ленты или из ремня. Он содержит по меньшей мере одну эластичную вставку и украшения из благородных металлов. Ограждение основания может быть сооружено в виде сруба или кадки, или плетеной корзины и т.п. Элементы основания и фиксатор выполнены из дерева, картона, кожи, бересты, стружки, соломки, бумаги, фольги или из пластика и надежно соединены. Это решение позволит потребителю с высокой степенью точности выбрать продукцию полюбившегося производителя, не отвлекая внимания на расположенные рядом иные товары. Кроме того, упакованная бутылка позволяет легко использовать ее содержимое и в то же время является великолепным оригинальным украшением стола или бара, либо витрины или барной стойки. Это прекрасный сувенир или подарок. Может быть оформлен с использованием фольклорных или батальных, или фантазийных мотивов. Сопоставительный анализ показывает отличия заявляемой конструкции от прототипа. Таким образом, она соответствует критерию новизна. Сравнение заявляемого решения с прототипом и с другими конструктивными решениями в данной области не выявило признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию существенные отличия. Сущность полезной модели поясняется чертежами, где на фиг. 1 дан общий вид упакованной бутылки, установленной в срубе, на фиг. 2-5 даны варианты основания, изготовленного в виде кадки (фиг. 2), плетеной корзины (фиг. 3), плетня (фиг. 4), из связанных между собой горизонтально уложенных жердей (фиг. 5). На фиг. 6 представлено основание с частичным вырезом. На фиг. 7 приведен один из возможных вариантов фиксатора. На фиг. 1 представлена бутылка 1, установленная на основании, содержащем днище 2 с ограждением 3. На горлышке 4 бутылки закреплен фиксатор 5, соединенный с основанием гибким связующим элементом 6. Продетый через отверстия в фиксаторе 5 гибкий связующий элемент 6 образует над бутылкой 1 ручку 7 для переноски сувенирного комплекта. Поскольку упаковка - это конечный результат упаковочных операций, в частности тара с упакованными в ней предметами, особое значение придается упакованной в тару бутылке 1. Она несет важные конструктивные и особенные декоративные функции. 3 1316 Бутылка 1 играет роль центрального опорного стержня конструкции. Она позволяет расположить днище 2 основания с ограждением 3 и фиксатор 5 на определенном расстоянии, сориентировать их относительно самой себя и друг относительно друга. Под тяжестью бутылки 1 гибкий связующий элемент 6 затягивается с нужным усилием и закрепляет фиксатор 5 на горлышке 4. Композиция приобретает необходимую прочность и жесткость. Такую упакованную бутылку 1 легко переносить в случае необходимости за ручку 7, не пользуясь никакими дополнительными упаковочными средствами. Без бутылки функционирование такой конструкции обеспечить практически невозможно. Фиксатор 5 в виде коромысла или плечиков снабжен большим отверстием 8 для горлышка 4 бутылки 1 и лабиринтами из серии малых отверстий 9 для прокладывания гибкого связующего элемента 6. Большое отверстие 8 может быть открытым, как у коромысла. Лабиринты служат для того, чтобы иметь возможность надежно зафиксировать бутылку 1 в упаковке между днищем 2 основания и фиксатором 5, не используя для этого никаких иных механических устройств. При этом часть гибкого связующего элемента 6 между лабиринтами малых отверстий 9 формирует ручку 7 упаковки. Особенностью заявленной упаковки является то, что основным элементом, несущим конструктивную и эстетическую нагрузку, является гибкий связующий элемент 6. От того, как и из чего он сделан, зависит будет ли упаковка легкой, воздушной, нарядной или она станет характерной. Или превратится в скрывающий, маскирующий элемент интерьера. Либо она будет соответствовать национальным или профессиональным признакам. В зависимости от назначения и маркетинговой цели гибкий связующий элемент 6 и, в частности, выделенная из него ручка 7 могут быть изготовлены из нити или из шнура, или из ленты, или из тесьмы, или из ремня и содержать по меньшей мере одну эластичную вставку. Они могут стать тонкими, как паутинка, или толстыми, как морской пеньковый канат. А крепкие кожаные ремни напоминают конскую сбрую, украшенную белыми и желтыми (серебро и золото) розетками и накладками. Количество вариантов ограничивается только фантазией художника, дизайнера и конструктора. Для изготовления гибкого связующего элемента 6 и ручки 7 используют натуральные материалы, такие как пенька, лен, шелк, шерсть, лыко или даже кожа. Их можно изготовить из синтетических материалов или из смеси натуральных и синтетических материалов. Можно использовать нити, пластины или розетки, другие украшения из благородных металлов и сплавов. В размещенном на горлышке 4 бутылки 1 фиксаторе 5 выполнены по меньшей мере две группы малых отверстий 9, которые играют роль лабиринта. Отверстия малого диаметра расположены вблизи друг от друга и позволяют пропустить змейкой через себя гибкий связующий элемент 6, концы которого надежно соединены с основанием. В группе может быть разное количество малых отверстий 9. Минимально их необходимо два, но при этом надо воспользоваться краем фиксатора 5. Использование лабиринта малых отверстий 9 позволяет легко и свободно затянуть гибкий связующий элемент 6 с необходимым усилием, обеспечив при этом жесткость и надежность конструкции. В некоторых случаях гибкий связующий элемент 6 может включать в себя эластичный участок (пружину или рессору из резины, или из дерева, или из металла). А ручка 7 может иметь и дополнительные накладные или вплетенные элементы. Несколько меньшую декоративную нагрузку выполняет основание. В нем всегда должно быть днище 2, которое делают сплошным или решетчатым, или плетеным. Важно только, чтобы оно надежно удерживало достаточно большой груз. В центре фронтальной части на днище установлен ориентатор 10 для фиксирования бутылки в определенном положении. На венчике донышка бутылки 1 сувенирного исполнения всегда есть специальный паз для ее фиксирования перед этикетировочным, маркирующим и другими подобными аппаратами. 4 1316 Ограждение основания выполнено в виде сруба или кадки, или плетеной корзины, или плетня, или из связанных между собой горизонтально уложенных жердей. Возможны и другие формы исполнения. А его элементы, также, как и фиксатор 5, выполнены из дерева,картона, кожи, бересты, стружки, соломки, бумаги, фольги или из пластика. Их изготавливают как из натуральных, синтетических, так и из модифицированных или из природных материалов. Ограждение 3 в виде сруба сложено из бревен. Они оцилиндрованы, в них выбран продольный паз и сделаны запилы для соединения бревен в углах. Такие срубы жители Беларуси испокон веков возводят для своих изб или для колодцев, иных построек. Метод соединения бревен выбран традиционным. Для этих целей. Ограждение 3 в виде кадки собрано из плотно соединенных обручем между собой клепок (планки, расколотые вдоль либо целые бревнышки). Ограждение 3 в виде плетеной корзины либо плетня изготовлено в классическом стиле изготовления этих объектов с использованием тонких веток различной толщины. Могут быть применены различные направления и способы плетения. Особенно эффектно выглядит ограждение 3 из связанных между собой горизонтально уложенных жердей. Для связывания можно применить пеньку или лыко, другие материалы. В средней части боковых сторон ограждения 3 или в самом днище 2 проделаны отверстия для продевания и присоединения гибкого связующего элемента 6. Ограждение 3 и днище 2 обязательно должны быть надежно скреплены с помощью клея или сваркой, или заклепками, или шнуром, или сшиванием или иным способом, который может обеспечить надежное соединение деталей. Такая упаковка легко может быть изготовлена промышленным или кустарным способом. Позволяющие это сделать технологии широко освоены в республике. Размеры упаковки могут быть легко изменены в зависимости от поставленных целей. Так, витрина может быть оформлена группой бутылок, основания упаковок которых содержат срубы разной высоты. Для этого они выполнены из последовательно убывающего количества венцов от 10-ти до 3-х венцов в каждой следующей упаковке. Такой прием оформления, подачи и продвижения товара повышает надежность его узнавания как товара, изготовленного полюбившимся производителем. Упаковка выполняет функцию своеобразного фирменного товарного знака и знака качества, гарантирующего высокие потребительские свойства продукта. Предложенная конструкция и применение материалов улучшенного качества позволяют повысить различительные особенности упакованного изделия при хранении и увеличить информативность упаковки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
