Устройство для плавления битума

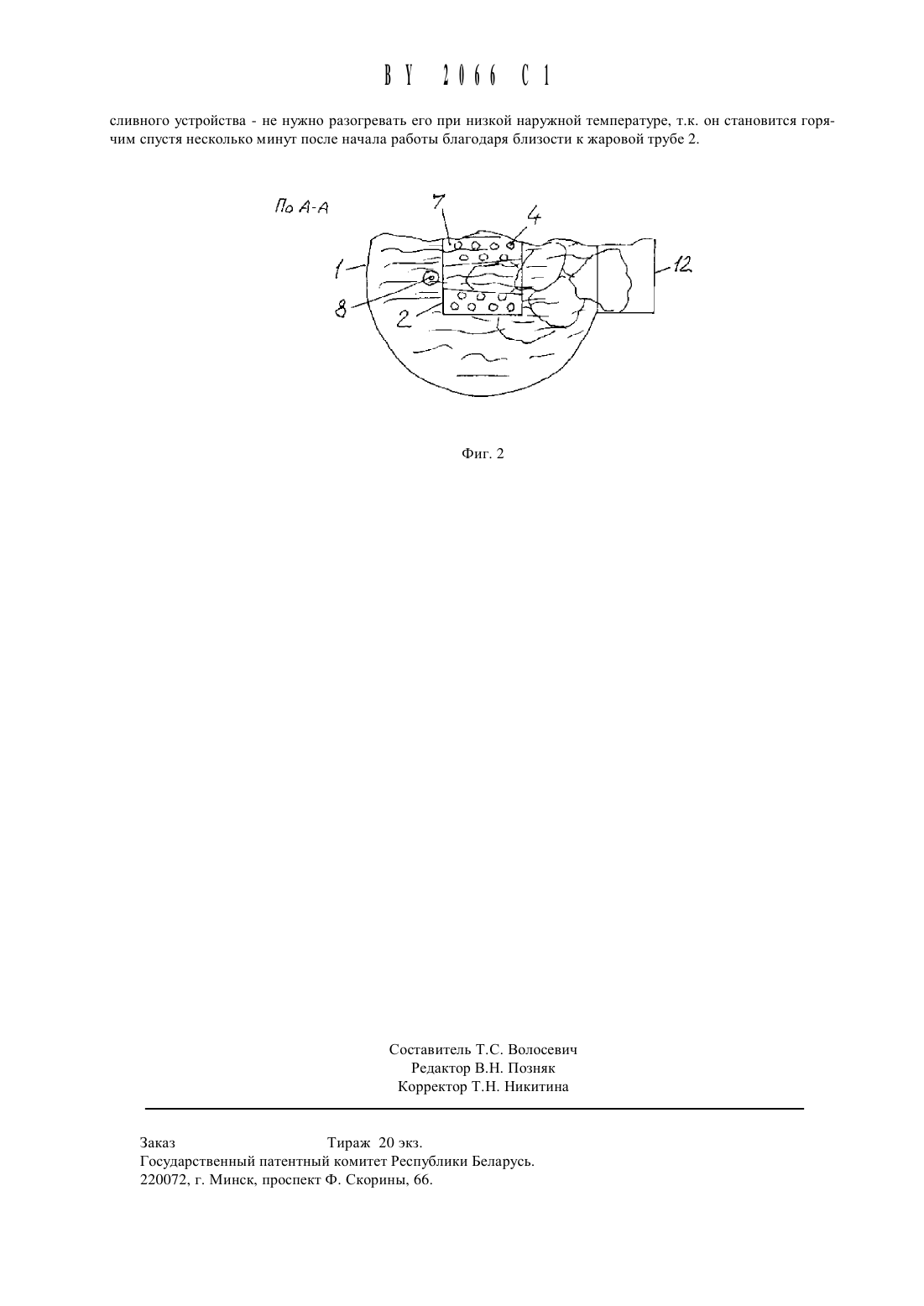

(12) 151 Е 0 1 С 19/08 ГОСУДАРСТВЕННЬППАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(54) УСТРОЙСТВО ДЛЯ ПЛАВЛЕНИЯ БИТУМА(21) Номер заявки 1148 (71) Заявитель Брестский политехнический институт(73) Патентообладатель Брестский политехнический институт (ВУ)Устройство для плавления битума, содержащее емкость для битума, снабженную вертикальной жаровой трубой с топливоподающей трубкой, отличающееся тем, ЧТО жаровая труба имеет расположенную в нижней части поперечную перегородку, в которой установлены трубки, образующие своими наружными стенками вместе с поперечной перегородкой емкость, связанную с топливоподающей трубкой, а в верхней части жаровой трубы выполнены газоходь 1, соединенные с емкостью для битума.Фиг. 1 Устройство для плавления битума относится к строительной технологии и может быть использовано при строительстве и ремонте различных сооружений, дорог, коммуникаций, особенно кровель высотных зданий.Известно устройство, состоящее из емкости для битума И жаровой трубы, в которой находится горелка 11.Недостатки этого устройства сложная конструкция верхнее расположение горелки, что требует значительного воздушного дутья неразвитая поверхность теплообмена самой жаровой трубы подача топлива осуществляется топливным насосом, так как горелка требует распыления под давлением.Задача, на решение которой направлено изобретение, состоит в том, чтобы создать устройство для плавления битума более простой конструкции, с интенсивным теплообменом между газом и нагреваемым битумом, работающее с меньшим расходом топлива и энергии.Поставленная задача достигается тем, что устройство для плавления битума содержит емкость для битума, снабженную вертикальной жаровой трубой с топливоподающей трубкой жаровая труба имеет расположенную в нижней части поперечную перегородку, в которой установлены трубки, образующие своими наружными стенками вместе с поперечной перегородкой емкость, связанную с топливоподающей трубкой, а в верхней части жаровой трубы выполнены газоходы, соединенные с емкостью для битума.Сущность изобретения поясняется чертежами, где на фиг.1 показано устройство для плавления битума 1- емкость для битума 2 - вертикальная жаровая труба, 3 - поперечная перегородка, 4 - трубки, 5 - топливоподающая трубка, 6 - дозатор, 7 - газоходы, 8 - слив, 9 - растопочное отверстие, 10 - дымовая труба, 11 вентилятор, 12 - загрузочный бункер на фиг.2 показан поперечный разрез по А-А, обозначения те же.Устройство для плавления битума состоит из емкости 1 для битума цилиндрической, призматической или другой формы, снаружи стенки емкости 1 могут быть покрыты теплоизоляцией. Внутри емкости 1 расположена вертикальная жаровая труба 2 (ее поперечное сечение может быть круглым, квадратным или прямоугольным с эквивалентным диаметром 100300 мм), в нижней части которой имеется поперечная перегородка 3 в горизонтальном положении. Поперечная перегородка 3 может быть выполнена в виде перемещаемой вверх-вниз тарелки. В поперечной перегородке 3 установлены (развальцованы или вварены,или методом выдавливания штампом) вертикальные трубки 4. Их количество - несколько десятков, диаметр 520 мм, длина 5-50 мм. К поперечной перегородке 3 подсоединена топливоподающая трубка 5 с дозатором 6, который соединен с топливным баком. В емкости 1 смонтирован слив 8, состоящий из клапана с тягой и рукояткой. Над поперечной перегородкой 3 в стенке жаровой трубы 2 выполнено растопочное отверстие 9 с короткой трубкой.На емкость 1 устанавливается дымовая труба 10, она является съемной для облегчения транспортировки. На нижнем открытом конце жаровой трубы 2 установлен вентилятор 11. В верхней части емкости 1 расположен загрузочный бункер 12 с крышкой. Этот бункер может быть выполнен по аналогии с загрузочным устройством обычного мусоропровода как шлюз, для повышения безопасности пользования устройством. К емкости 1 снизу приварены стойки, между которыми расположена нижняя холодная часть жаровой трубы, в которой проходит воздух. Нижняя часть жаровой трубы 2 может быть снизу, после поперечной перегородки 3, отогнута вбок для уменьшения габаритов всего устройства и для лучшего расположения вентилятора 11. Отводящая жидкий расплавленный битум труба ниже клапана слива 8 может быть откидывающейся. Вместо теплоизоляции вокруг емкости 1 может быть смонтирована газовая рубашка или кожух, связанные с верхней частью жаровой трубы 2 и с дымовой трубой 10. Рекомендуемые габариты устройства для плавления битума высота (без дымовой трубы) 1,61,8 м ширина 0,5 м, длина 0,5 м, при этом устройство может подниматься обычным лифтом, проходит через все люки на крыше.Работает устройство для плавления битума следующим образом. В емкость 1 для битума через загрузочный бункер 12 забрасываются куски битума, размер которых должен быть соизмерим с размерами газоходов 7 и расстоянием между стенками емкости 1 и жаровой трубы 2.Далее на поперечную перегородку 3 топливоподающей трубкой 5 при помощи дозатора 6 из топливного бака подают жидкое топливо (соляр, бытовое печное, разогретый мазут и т.п.), его уровень обусловлен вь 1 сотой трубок 4 и регулируется дозатором 6. Затем топливо поджигают любым способом через растопочное отверстие (факел, фитиль, эл.свеча и т.д.). Продукты сгорания поднимаются вверх, проходят по газоходам 7 и через их стенки и стенки жаровой трубы 2 попадают в дымовую трубу 10 и за счет естественной тяги вь 1 ходят в атмосферу. Воздух для горения засасывается в жаровую трубу 2 через трубки 4. Топливо на поперечной перегородке 3 испаряется и горит выше и внутри трубок 4. Весь газовый тракт жаровой трубы 2 входит в пульсационный колебательный режим по полуволновой схеме пучности смещения стоячей акустической волны - по торцам жаровой трубы 2. Это является особенностью действия данного заявляемого устройства для плавления битума.Температура газов внутри жаровой трубы 3001100 С, частота пульсаций скорости газов и давления несколько десятков герц. Благодаря пульсациям потока горячих газов интенсифицируется конвективный теплообмен, а из-за вибраций стенок - теплообмен внутри массы нагреваемого битума. Для форсирования режима или для подачи газов через газовую рубашку вокруг емкости 1 включают вентилятор 11.По мере готовности битума он удаляется посредством слива 8, при этом его рукоятка поднимается вверх,клапан открывает вход сливной трубы, и битум стекает вниз, в ведро или другой сосуд. Достоинство такогосливного устройства - не нужно разогревать его при Низкой наружной температуре, т.к. он становится горячим спустя несколько минут после начала работы благодаря близости к жаровой трубе 2.Заказ Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. СкориНЫ, 66.
