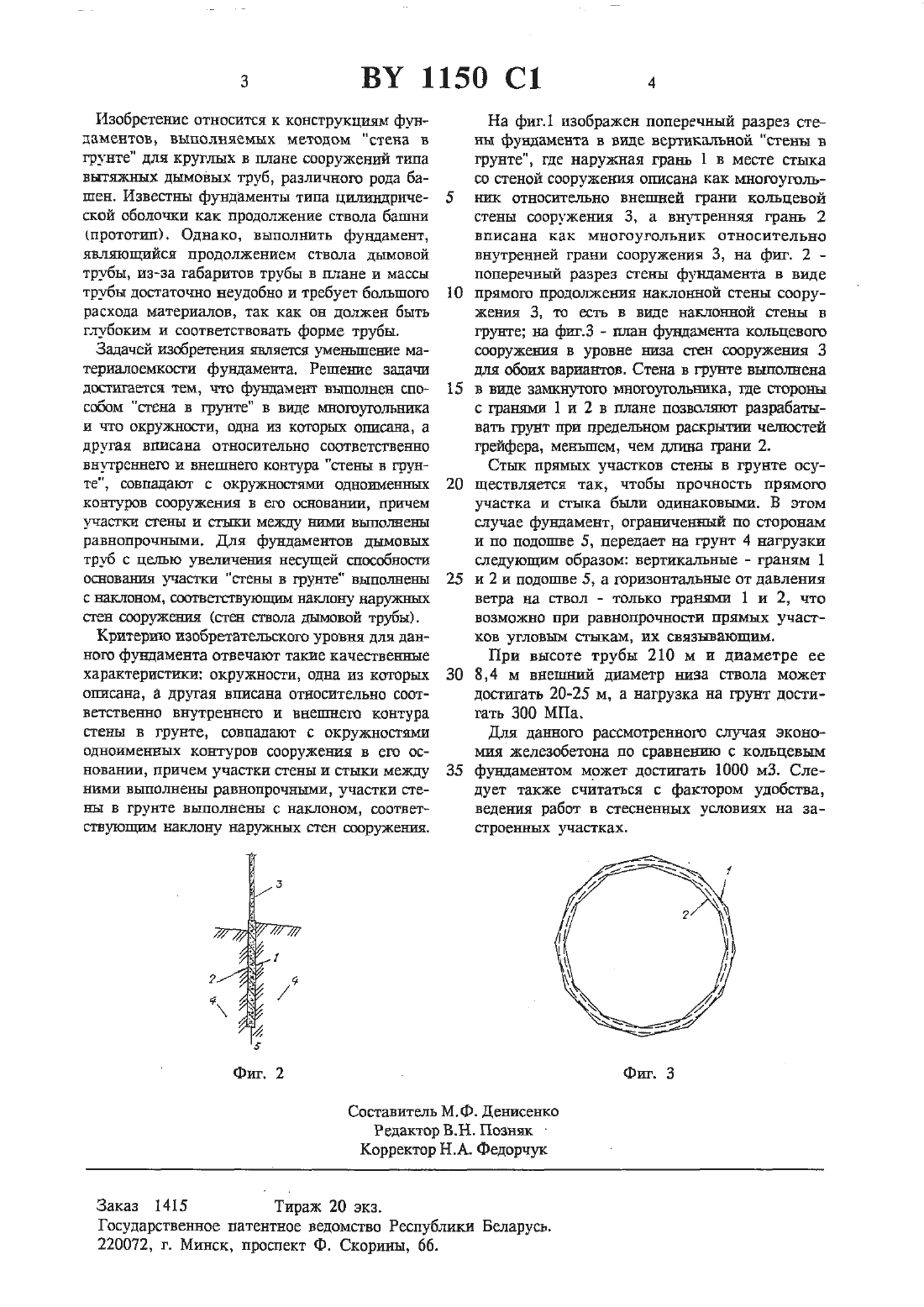

(12) ГОСУДАРСТВЕННОЕ питвнтнов ведомство РЕСПУБЛИКИ БЕЛАРУСЬ1. Фундамент сооружения, включающий стену в грунте из состыкованных пршолшнейных участков, которые в плане образуют мноюугольник, отличающийся тем, что окружноСТИ, одна ИЗ КОТОРЫХ описана, а другая вписана ОТНОСИТЕЛЬНО СООТВВТСТВЕНЕО ВНуТрЕНнего и внешнего контуров стены, совпадают с окружностями одноименных контуров сооруЖВНЦЯ В ЕГО ОСНОВЗЕИИ, ПРИЧЕМ УЧЗСТКИ СТСНЫ и стыки между ними выполнены равнопрочными.2. Фундамент сооружения по п.1, отличающийся тем, что участки стены выполнены с Наклоном, соответствующим наклону наружных стен сооружения.1. Тетиор А.Н. Проектирование и сооружение экономичных констрУКЦий фундаментов.Киев Будивельник, 1975 С. 51-52.(73) Патентообладатель Белорусский научноисследоватеэнаский и проектно-конструкторский энергетическнй институт Белнипиэнергопром, Хасеневич Леонид Сулейманович (ЕЮИзобретение относится к конструкциям фундаментов, выполняемых методом стена в грунте для круглых в плане сооружений типа вытяжных дымовых труб, различного рода башен. Известны фундаменты типа цилиндрической оболочки как продолжение ствола башни(прототип). Однако, выполнить фундамент,являющийся продолжением ствола дымовой трубы, из-за габаритов трубы в плане и массы трубы достаточно неудобно и требует большого расхода материалов, так как он должен быть глубоким и соответствовать форме трубы.Задачей изобретения является уменьшение материалоемкости фундамента. Решение задачи достигается тем, что фундамент выполнен способом стена в грунте в виде многоутольнитса и что окружности, одна из которых описана, а другая вписана относительно соответственно внутреннею и внешнего контура стены в грунте, совпадают с окружностятчш одноименных контуров сооружения в его основании, причем участки стены и сгьпси меясду ншш вьшолнены равнопрочиыми. Для фундаментов дымовых труб с целью увеличения несущей способности основания участки стены в грунте выполнены с наклоном, соответствующая наклону наружных стен сооружения (стаи ствола дымовой трубы).Критершо изобретательского уровня для данного фундамента отвечают такие качественные характеристики окружности, одна из которых описана, а другая вписана относительно соответственно внутреннею и внешнего контура стены в грунте, совпадают с окружностями одноименных контуров сооружения в его основании, причем участки стены и стыки между ними выполнены равнопрочныъш, участки стены в грунте выполнены с наклоном, соответ ствующим наклону наружных стен сооружения.На фиг.1 изображен поперечный разрез стевы фундамента в виде вертикальной стены в грунте, где наружная грань 1 в месте стьпса со стеной сооружения описана как многоугольник относительно внешней грани кольцевой стены сооружения 3, а внутренняя грань 2 вписана как многоугольник относительно внутренней грани сооружения 3, на фш. 2 поперечный разрез стены фундамента в виде прямого продолжения наклонной стены сооруженил 3, то есть в виде наютонной стены в грунте на фиг.3 - план фундамента кольцевого сооружения в уровне гшза стен сооружения 3 для обоих вариантов. Стена в грунте выполнена в виде зашснутото многоугольника, где стороны с гранями 1 и 2 в плане позволяют разрабатывать грунт при предельном раскрытии челюстей грейфера, меньшем, чем длина грани 2.Стык прямых участков стены в грунте осуществляется так, чтобы прочность прямого участка и стыка были одинаковыми. В этом случае фундамент, ограниченный по сторонам и по подошве 5, передает на грунт 4 нагрузки следующим образом вертикальные - граням 1 и 2 и подошве 5, а горизонтальные от давления ветра на ствол - только граням 1 и 2, что возможно при равнопрочности прямых участков угловым стыкам, их связывающим.При высоте трубы 210 м и диаметре ее 8,4 м внешний диаметр низа ствола может достигать 20-25 м, а нагрузка на грунт достигать 300 МПа.Для данного рассмотренного случая экономияжелезобетона по сравнению с кольцевым фундаментом может достигать 1000 м 3. Следует также считаться с фактором удобства,ведения работ в стесненных условиях на застроенных участках.Государственное патентное ведомство Республики Беларусь.
