Коленчатый вал
Текст

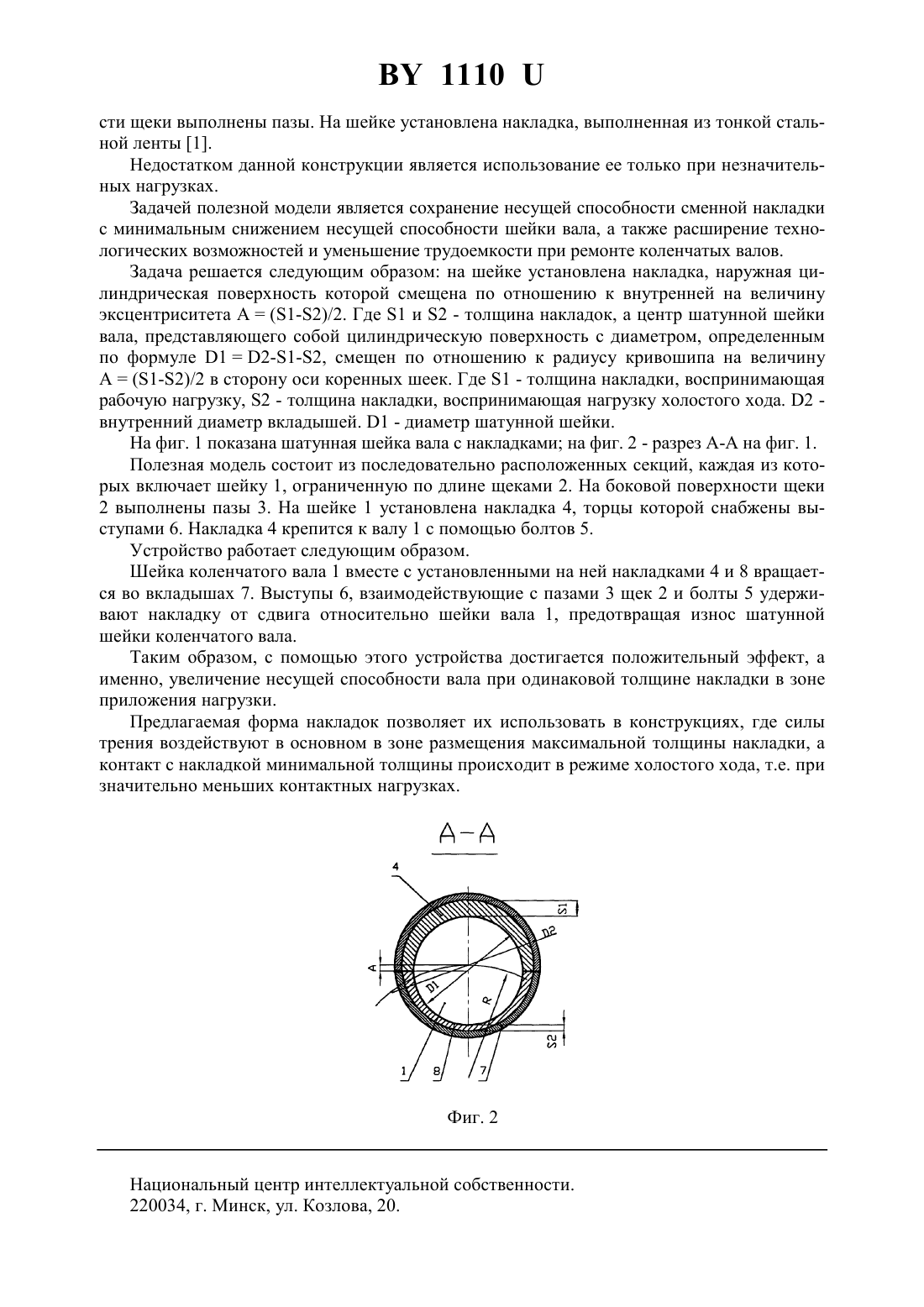

(71) Заявитель Козлов Валерий Сергеевич(72) Автор Козлов Валерий Сергеевич(73) Патентообладатель Козлов Валерий Сергеевич(57) Коленчатый вал, включающий ограниченную по длине щеками шатунную шейку и установленные на ней эксцентричные накладки, одна из которых снабжена выступами, расположенными в зоне сопряжения шеек со щеками, отличающийся тем, что накладки выполняются различной толщины и центр диаметра шатунной шейки смещается относительно радиуса кривошипа в сторону оси коренных шеек. Фиг. 1 Полезная модель относится к машиностроению и может быть использована в конструкциях приводов кривошипных механизмов с ярко выраженной односторонней нагрузкой на шатунную шейку коленчатого вала, в частности, в приводах коленно-рычажных прессов. Известен коленчатый вал, состоящий из последовательно расположенных секций, каждая из которых включает шейку, ограниченную по длине щеками. На боковой поверхно 1110 сти щеки выполнены пазы. На шейке установлена накладка, выполненная из тонкой стальной ленты 1. Недостатком данной конструкции является использование ее только при незначительных нагрузках. Задачей полезной модели является сохранение несущей способности сменной накладки с минимальным снижением несущей способности шейки вала, а также расширение технологических возможностей и уменьшение трудоемкости при ремонте коленчатых валов. Задача решается следующим образом на шейке установлена накладка, наружная цилиндрическая поверхность которой смещена по отношению к внутренней на величину эксцентриситета(1-2)/2. Где 1 и 2 - толщина накладок, а центр шатунной шейки вала, представляющего собой цилиндрическую поверхность с диаметром, определенным по формуле 12-1-2, смещен по отношению к радиусу кривошипа на величину(1-2)/2 в сторону оси коренных шеек. Где 1 - толщина накладки, воспринимающая рабочую нагрузку, 2 - толщина накладки, воспринимающая нагрузку холостого хода. 2 внутренний диаметр вкладышей. 1 - диаметр шатунной шейки. На фиг. 1 показана шатунная шейка вала с накладками на фиг. 2 - разрез А-А на фиг. 1. Полезная модель состоит из последовательно расположенных секций, каждая из которых включает шейку 1, ограниченную по длине щеками 2. На боковой поверхности щеки 2 выполнены пазы 3. На шейке 1 установлена накладка 4, торцы которой снабжены выступами 6. Накладка 4 крепится к валу 1 с помощью болтов 5. Устройство работает следующим образом. Шейка коленчатого вала 1 вместе с установленными на ней накладками 4 и 8 вращается во вкладышах 7. Выступы 6, взаимодействующие с пазами 3 щек 2 и болты 5 удерживают накладку от сдвига относительно шейки вала 1, предотвращая износ шатунной шейки коленчатого вала. Таким образом, с помощью этого устройства достигается положительный эффект, а именно, увеличение несущей способности вала при одинаковой толщине накладки в зоне приложения нагрузки. Предлагаемая форма накладок позволяет их использовать в конструкциях, где силы трения воздействуют в основном в зоне размещения максимальной толщины накладки, а контакт с накладкой минимальной толщины происходит в режиме холостого хода, т.е. при значительно меньших контактных нагрузках. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: F16C 3/06
Метки: вал, коленчатый
