Гидроподкормщик к дождевальной машине

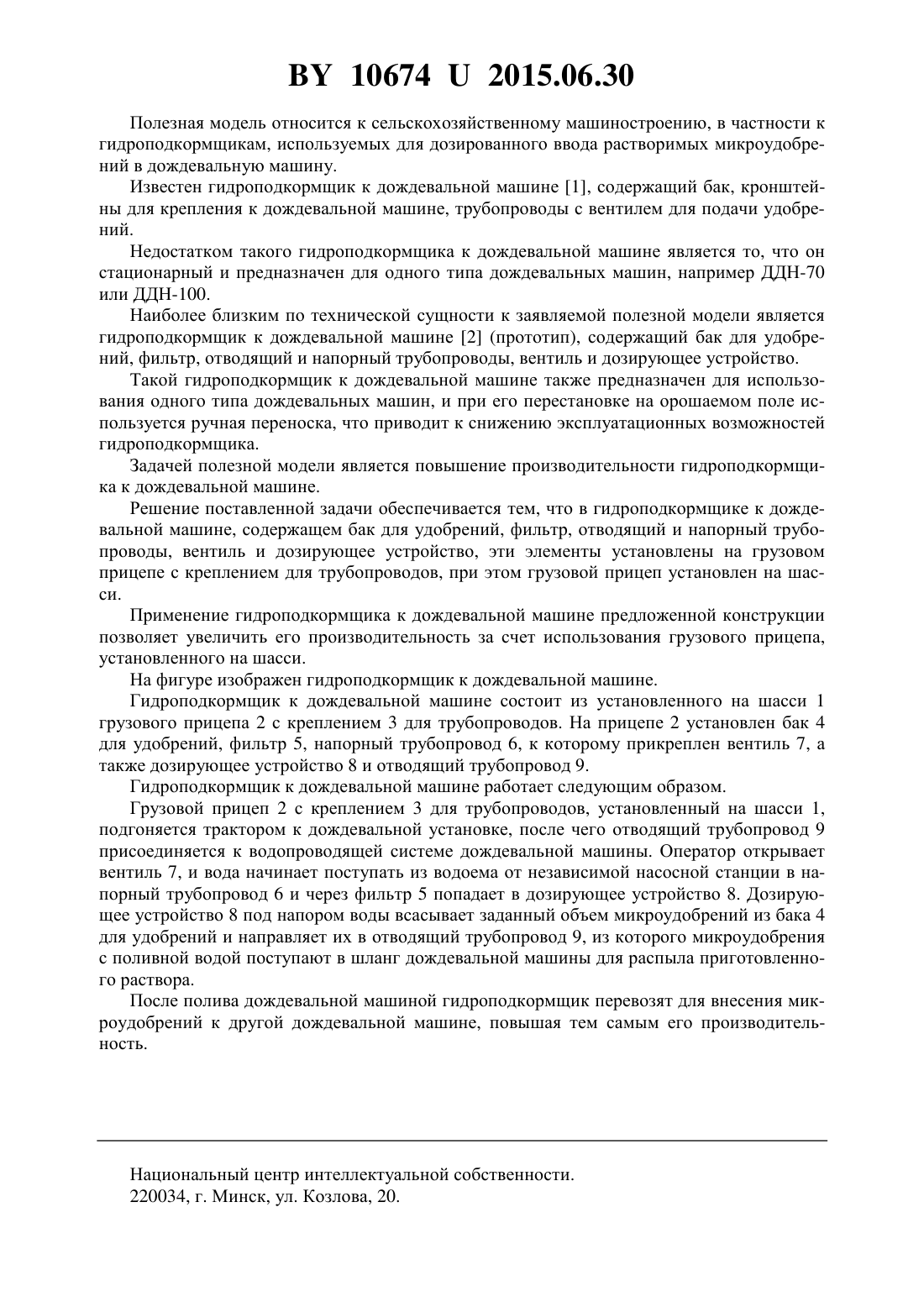

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Басаревский Александр Николаевич Архипенков Александр Сергеевич Мажугин Иван Евгеньевич Кострома Сергей Павлович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Гидроподкормщик к дождевальной машине, содержащий бак для удобрений, фильтр,отводящий и напорный трубопроводы, вентиль и дозирующее устройство, отличающийся тем, что эти элементы установлены на грузовом прицепе с креплением для трубопроводов, при этом грузовой прицеп установлен на шасси. 106742015.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к гидроподкормщикам, используемых для дозированного ввода растворимых микроудобрений в дождевальную машину. Известен гидроподкормщик к дождевальной машине 1, содержащий бак, кронштейны для крепления к дождевальной машине, трубопроводы с вентилем для подачи удобрений. Недостатком такого гидроподкормщика к дождевальной машине является то, что он стационарный и предназначен для одного типа дождевальных машин, например ДДН-70 или ДДН-100. Наиболее близким по технической сущности к заявляемой полезной модели является гидроподкормщик к дождевальной машине 2 (прототип), содержащий бак для удобрений, фильтр, отводящий и напорный трубопроводы, вентиль и дозирующее устройство. Такой гидроподкормщик к дождевальной машине также предназначен для использования одного типа дождевальных машин, и при его перестановке на орошаемом поле используется ручная переноска, что приводит к снижению эксплуатационных возможностей гидроподкормщика. Задачей полезной модели является повышение производительности гидроподкормщика к дождевальной машине. Решение поставленной задачи обеспечивается тем, что в гидроподкормщике к дождевальной машине, содержащем бак для удобрений, фильтр, отводящий и напорный трубопроводы, вентиль и дозирующее устройство, эти элементы установлены на грузовом прицепе с креплением для трубопроводов, при этом грузовой прицеп установлен на шасси. Применение гидроподкормщика к дождевальной машине предложенной конструкции позволяет увеличить его производительность за счет использования грузового прицепа,установленного на шасси. На фигуре изображен гидроподкормщик к дождевальной машине. Гидроподкормщик к дождевальной машине состоит из установленного на шасси 1 грузового прицепа 2 с креплением 3 для трубопроводов. На прицепе 2 установлен бак 4 для удобрений, фильтр 5, напорный трубопровод 6, к которому прикреплен вентиль 7, а также дозирующее устройство 8 и отводящий трубопровод 9. Гидроподкормщик к дождевальной машине работает следующим образом. Грузовой прицеп 2 с креплением 3 для трубопроводов, установленный на шасси 1,подгоняется трактором к дождевальной установке, после чего отводящий трубопровод 9 присоединяется к водопроводящей системе дождевальной машины. Оператор открывает вентиль 7, и вода начинает поступать из водоема от независимой насосной станции в напорный трубопровод 6 и через фильтр 5 попадает в дозирующее устройство 8. Дозирующее устройство 8 под напором воды всасывает заданный объем микроудобрений из бака 4 для удобрений и направляет их в отводящий трубопровод 9, из которого микроудобрения с поливной водой поступают в шланг дождевальной машины для распыла приготовленного раствора. После полива дождевальной машиной гидроподкормщик перевозят для внесения микроудобрений к другой дождевальной машине, повышая тем самым его производительность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
