Кислородное копье

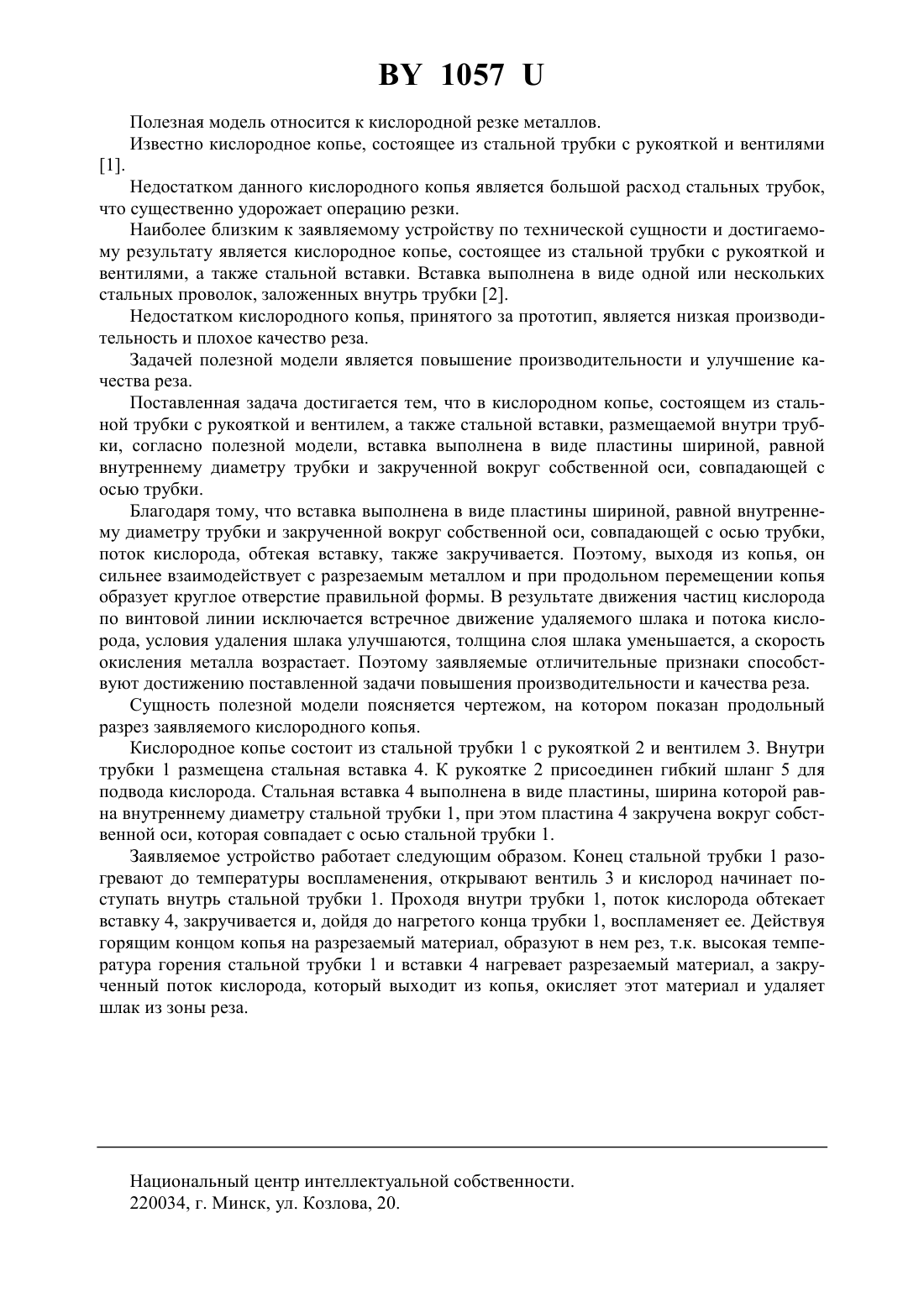

(71) Заявители Павлюк Сергей Сергеевич Латыпова Елена Юрьевна Цумарев Юрий Алексеевич(72) Авторы Павлюк Сергей Сергеевич Латыпова Елена Юрьевна Цумарев Юрий Алексеевич(73) Патентообладатели Павлюк Сергей Сергеевич Латыпова Елена Юрьевна Цумарев Юрий Алексеевич(57) Кислородное копье, состоящее из стальной трубки с рукояткой и вентилем, а также стальной вставки, размещаемой внутри трубки, отличающееся тем, что вставка выполнена в виде пластины шириной, равной внутреннему диаметру трубки и закрученной вокруг собственной оси, совпадающей с осью трубки. 1057 Полезная модель относится к кислородной резке металлов. Известно кислородное копье, состоящее из стальной трубки с рукояткой и вентилями 1. Недостатком данного кислородного копья является большой расход стальных трубок,что существенно удорожает операцию резки. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является кислородное копье, состоящее из стальной трубки с рукояткой и вентилями, а также стальной вставки. Вставка выполнена в виде одной или нескольких стальных проволок, заложенных внутрь трубки 2. Недостатком кислородного копья, принятого за прототип, является низкая производительность и плохое качество реза. Задачей полезной модели является повышение производительности и улучшение качества реза. Поставленная задача достигается тем, что в кислородном копье, состоящем из стальной трубки с рукояткой и вентилем, а также стальной вставки, размещаемой внутри трубки, согласно полезной модели, вставка выполнена в виде пластины шириной, равной внутреннему диаметру трубки и закрученной вокруг собственной оси, совпадающей с осью трубки. Благодаря тому, что вставка выполнена в виде пластины шириной, равной внутреннему диаметру трубки и закрученной вокруг собственной оси, совпадающей с осью трубки,поток кислорода, обтекая вставку, также закручивается. Поэтому, выходя из копья, он сильнее взаимодействует с разрезаемым металлом и при продольном перемещении копья образует круглое отверстие правильной формы. В результате движения частиц кислорода по винтовой линии исключается встречное движение удаляемого шлака и потока кислорода, условия удаления шлака улучшаются, толщина слоя шлака уменьшается, а скорость окисления металла возрастает. Поэтому заявляемые отличительные признаки способствуют достижению поставленной задачи повышения производительности и качества реза. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемого кислородного копья. Кислородное копье состоит из стальной трубки 1 с рукояткой 2 и вентилем 3. Внутри трубки 1 размещена стальная вставка 4. К рукоятке 2 присоединен гибкий шланг 5 для подвода кислорода. Стальная вставка 4 выполнена в виде пластины, ширина которой равна внутреннему диаметру стальной трубки 1, при этом пластина 4 закручена вокруг собственной оси, которая совпадает с осью стальной трубки 1. Заявляемое устройство работает следующим образом. Конец стальной трубки 1 разогревают до температуры воспламенения, открывают вентиль 3 и кислород начинает поступать внутрь стальной трубки 1. Проходя внутри трубки 1, поток кислорода обтекает вставку 4, закручивается и, дойдя до нагретого конца трубки 1, воспламеняет ее. Действуя горящим концом копья на разрезаемый материал, образуют в нем рез, т.к. высокая температура горения стальной трубки 1 и вставки 4 нагревает разрезаемый материал, а закрученный поток кислорода, который выходит из копья, окисляет этот материал и удаляет шлак из зоны реза. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
