Двухступенчатый инерционный пылеуловитель

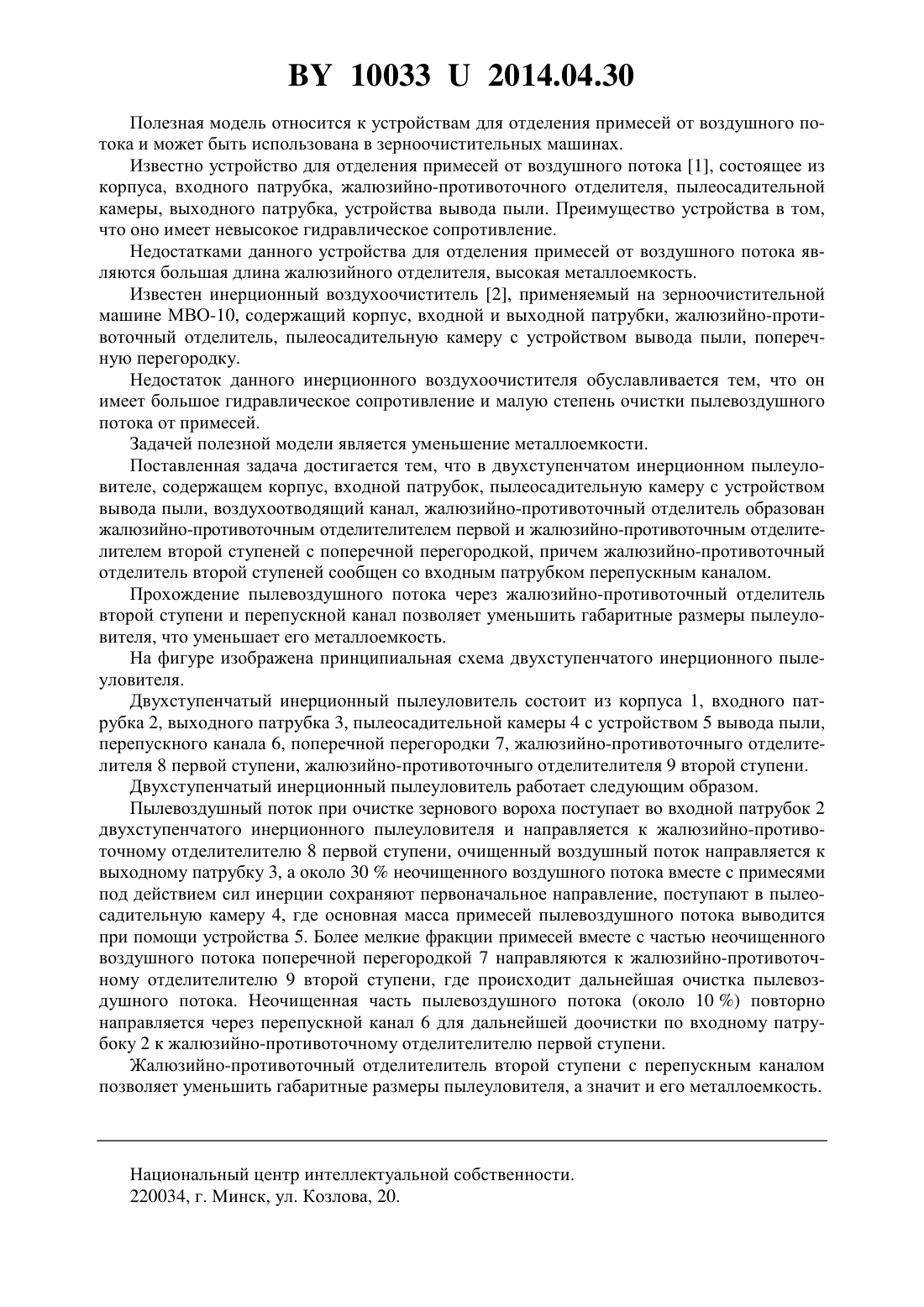

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Барановский Иван Васильевич Жилич Евгений Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Двухступенчатый инерционный пылеуловитель, содержащий корпус, входной патрубок, пылеосадительную камеру с устройством вывода пыли, выходной патрубок, жалюзийно-противоточный отделитель, отличающийся тем, что жалюзийно-противоточный отделитель образован жалюзийно-противоточным отделителителем первой и жалюзийнопротивоточным отделителителем второй ступеней с поперечной перегородкой, причем жалюзийно-противоточный отделитель второй ступени сообщен со входным патрубком перепускным каналом.(56) 1 Патент Российской Федерации 2377048, 2009. 2. Патент Российской Федерации 2033845, 1995. 100332014.04.30 Полезная модель относится к устройствам для отделения примесей от воздушного потока и может быть использована в зерноочистительных машинах. Известно устройство для отделения примесей от воздушного потока 1, состоящее из корпуса, входного патрубка, жалюзийно-противоточного отделителя, пылеосадительной камеры, выходного патрубка, устройства вывода пыли. Преимущество устройства в том,что оно имеет невысокое гидравлическое сопротивление. Недостатками данного устройства для отделения примесей от воздушного потока являются большая длина жалюзийного отделителя, высокая металлоемкость. Известен инерционный воздухоочиститель 2, применяемый на зерноочистительной машине МВО-10, содержащий корпус, входной и выходной патрубки, жалюзийно-противоточный отделитель, пылеосадительную камеру с устройством вывода пыли, поперечную перегородку. Недостаток данного инерционного воздухоочистителя обуславливается тем, что он имеет большое гидравлическое сопротивление и малую степень очистки пылевоздушного потока от примесей. Задачей полезной модели является уменьшение металлоемкости. Поставленная задача достигается тем, что в двухступенчатом инерционном пылеуловителе, содержащем корпус, входной патрубок, пылеосадительную камеру с устройством вывода пыли, воздухоотводящий канал, жалюзийно-противоточный отделитель образован жалюзийно-противоточным отделителителем первой и жалюзийно-противоточным отделителителем второй ступеней с поперечной перегородкой, причем жалюзийно-противоточный отделитель второй ступеней сообщен со входным патрубком перепускным каналом. Прохождение пылевоздушного потока через жалюзийно-противоточный отделитель второй ступени и перепускной канал позволяет уменьшить габаритные размеры пылеуловителя, что уменьшает его металлоемкость. На фигуре изображена принципиальная схема двухступенчатого инерционного пылеуловителя. Двухступенчатый инерционный пылеуловитель состоит из корпуса 1, входного патрубка 2, выходного патрубка 3, пылеосадительной камеры 4 с устройством 5 вывода пыли,перепускного канала 6, поперечной перегородки 7, жалюзийно-противоточныго отделителителя 8 первой ступени, жалюзийно-противоточныго отделителителя 9 второй ступени. Двухступенчатый инерционный пылеуловитель работает следующим образом. Пылевоздушный поток при очистке зернового вороха поступает во входной патрубок 2 двухступенчатого инерционного пылеуловителя и направляется к жалюзийно-противоточному отделителителю 8 первой ступени, очищенный воздушный поток направляется к выходному патрубку 3, а около 30 неочищенного воздушного потока вместе с примесями под действием сил инерции сохраняют первоначальное направление, поступают в пылеосадительную камеру 4, где основная масса примесей пылевоздушного потока выводится при помощи устройства 5. Более мелкие фракции примесей вместе с частью неочищенного воздушного потока поперечной перегородкой 7 направляются к жалюзийно-противоточному отделителителю 9 второй ступени, где происходит дальнейшая очистка пылевоздушного потока. Неочищенная часть пылевоздушного потока (около 10 ) повторно направляется через перепускной канал 6 для дальнейшей доочистки по входному патрубоку 2 к жалюзийно-противоточному отделителителю первой ступени. Жалюзийно-противоточный отделителитель второй ступени с перепускным каналом позволяет уменьшить габаритные размеры пылеуловителя, а значит и его металлоемкость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
