Способ определения коэффициента поглощения солнечной радиации полированных сталей

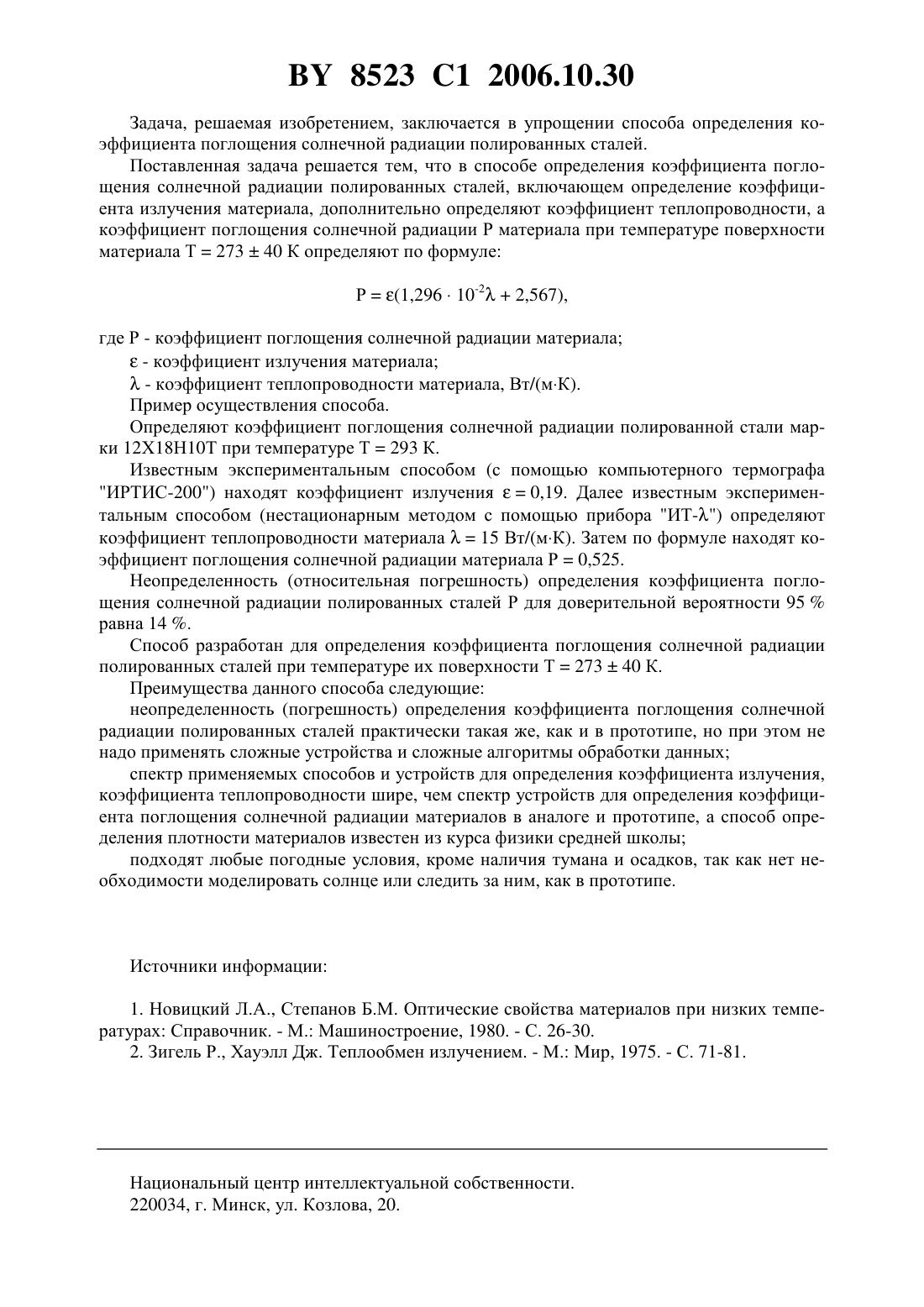

(51)01 21/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ПОГЛОЩЕНИЯ СОЛНЕЧНОЙ РАДИАЦИИ ПОЛИРОВАННЫХ СТАЛЕЙ(71) Заявитель Белорусский национальный технический университет(72) Авторы Захаревич Эдуард Владимирович Хрусталев Борис Михайлович Сизов Валерий Дмитриевич Захаревич Алексей Эдуардович Якимович Дмитрий Дмитриевич(73) Патентообладатель Белорусский национальный технический университет(57) Способ определения коэффициента поглощения солнечной радиации полированных сталей, включающий определение коэффициента излучения материала, отличающийся тем, что определяют коэффициент теплопроводности, а коэффициент поглощения солнечной радиации материалапри температуре его поверхности Т 27340 К определяют по формуле(1,29610-22,567),8523 1 2006.10.30 где- коэффициент излучения материала- коэффициент теплопроводности материала, Вт/(мК). Изобретение относится к теплофизике, теплоэнергетике и может быть использовано в космических технологиях. Известен способ определения коэффициента поглощения солнечной радиации полированных сталей, в котором используют установки для непосредственного определения коэффициента поглощения солнечной радиации 1. Основным недостатком этого способа является сложность его осуществления, так как используют сложные установки. Известен способ определения коэффициента поглощения солнечной радиации полированных сталей 2, в котором определяют коэффициент излучения материала, моделируя движение солнца и спектр солнечного излучения, затем по известным соотношениям рассчитывают коэффициент поглощения солнечной радиации материала. Недостатками данного способа являются сложность установки моделирования спектра солнечного излучения и движения солнца, а также сложность алгоритма обработки данных. 8523 1 2006.10.30 Задача, решаемая изобретением, заключается в упрощении способа определения коэффициента поглощения солнечной радиации полированных сталей. Поставленная задача решается тем, что в способе определения коэффициента поглощения солнечной радиации полированных сталей, включающем определение коэффициента излучения материала, дополнительно определяют коэффициент теплопроводности, а коэффициент поглощения солнечной радиации Р материала при температуре поверхности материала Т 27340 К определяют по формуле Р(1,29610-22,567),где Р - коэффициент поглощения солнечной радиации материала- коэффициент излучения материала- коэффициент теплопроводности материала, Вт/(мК). Пример осуществления способа. Определяют коэффициент поглощения солнечной радиации полированной стали марки 12 Х 18 Н 10 Т при температуре Т 293 К. Известным экспериментальным способом (с помощью компьютерного термографа ИРТИС-200) находят коэффициент излучения 0,19. Далее известным экспериментальным способом (нестационарным методом с помощью прибора ИТ-) определяют коэффициент теплопроводности материала 15 Вт/(мК). Затем по формуле находят коэффициент поглощения солнечной радиации материала Р 0,525. Неопределенность (относительная погрешность) определения коэффициента поглощения солнечной радиации полированных сталей Р для доверительной вероятности 95 равна 14 . Способ разработан для определения коэффициента поглощения солнечной радиации полированных сталей при температуре их поверхности Т 27340 К. Преимущества данного способа следующие неопределенность (погрешность) определения коэффициента поглощения солнечной радиации полированных сталей практически такая же, как и в прототипе, но при этом не надо применять сложные устройства и сложные алгоритмы обработки данных спектр применяемых способов и устройств для определения коэффициента излучения,коэффициента теплопроводности шире, чем спектр устройств для определения коэффициента поглощения солнечной радиации материалов в аналоге и прототипе, а способ определения плотности материалов известен из курса физики средней школы подходят любые погодные условия, кроме наличия тумана и осадков, так как нет необходимости моделировать солнце или следить за ним, как в прототипе. Источники информации 1. Новицкий Л.А., Степанов Б.М. Оптические свойства материалов при низких температурах Справочник. - М. Машиностроение, 1980. - С. 26-30. 2. Зигель Р., Хауэлл Дж. Теплообмен излучением. - М. Мир, 1975. - С. 71-81. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
