Ветровой двигатель

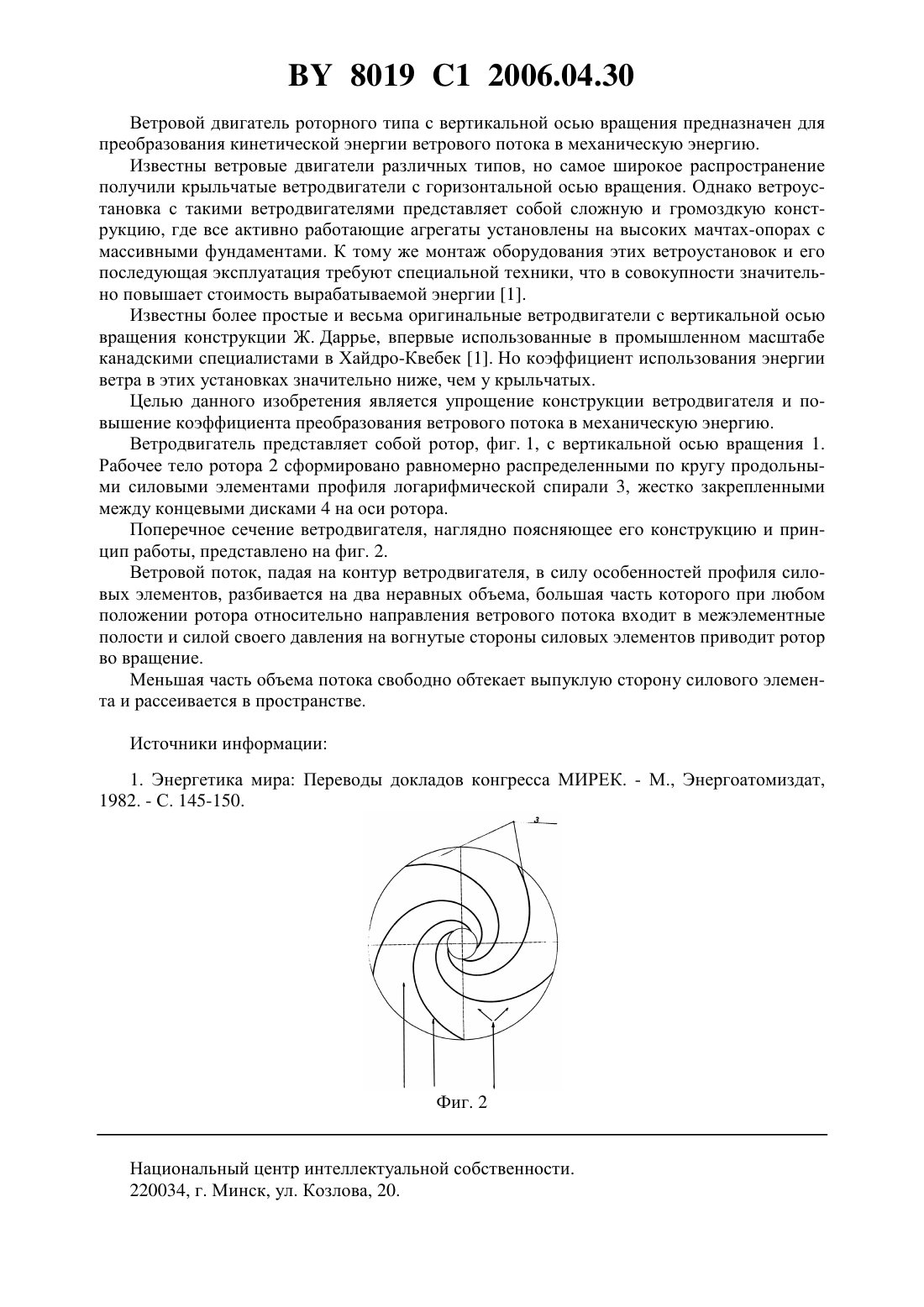

(51)03 03/06 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Климов Вячеслав Степанович(72) Авторы Климов Вячеслав Степанович Климов Олег Вячеславович(73) Патентообладатель Климов Вячеслав Степанович(56) Энергетика мира Переводы докладов конгресса МИРЭК. - М. Энергоатомиздат, 1982. - С. 145-150.2008515 1, 1994.3895882, 1975.1550207 1, 1990.1359472 1, 1987.2286954 А 1, 1976.(57) Ветродвигатель роторного типа с вертикальной осью вращения, отличающийся тем,что силовые элементы рабочего тела, имеющие профиль логарифмической спирали, установлены продольно и жестко закреплены на вертикальной оси между двумя жестко закрепленными на вертикальной оси концевыми дисками. 8019 1 2006.04.30 Ветровой двигатель роторного типа с вертикальной осью вращения предназначен для преобразования кинетической энергии ветрового потока в механическую энергию. Известны ветровые двигатели различных типов, но самое широкое распространение получили крыльчатые ветродвигатели с горизонтальной осью вращения. Однако ветроустановка с такими ветродвигателями представляет собой сложную и громоздкую конструкцию, где все активно работающие агрегаты установлены на высоких мачтах-опорах с массивными фундаментами. К тому же монтаж оборудования этих ветроустановок и его последующая эксплуатация требуют специальной техники, что в совокупности значительно повышает стоимость вырабатываемой энергии 1. Известны более простые и весьма оригинальные ветродвигатели с вертикальной осью вращения конструкции Ж. Даррье, впервые использованные в промышленном масштабе канадскими специалистами в Хайдро-Квебек 1. Но коэффициент использования энергии ветра в этих установках значительно ниже, чем у крыльчатых. Целью данного изобретения является упрощение конструкции ветродвигателя и повышение коэффициента преобразования ветрового потока в механическую энергию. Ветродвигатель представляет собой ротор, фиг. 1, с вертикальной осью вращения 1. Рабочее тело ротора 2 сформировано равномерно распределенными по кругу продольными силовыми элементами профиля логарифмической спирали 3, жестко закрепленными между концевыми дисками 4 на оси ротора. Поперечное сечение ветродвигателя, наглядно поясняющее его конструкцию и принцип работы, представлено на фиг. 2. Ветровой поток, падая на контур ветродвигателя, в силу особенностей профиля силовых элементов, разбивается на два неравных объема, большая часть которого при любом положении ротора относительно направления ветрового потока входит в межэлементные полости и силой своего давления на вогнутые стороны силовых элементов приводит ротор во вращение. Меньшая часть объема потока свободно обтекает выпуклую сторону силового элемента и рассеивается в пространстве. Источники информации 1. Энергетика мира Переводы докладов конгресса МИРЕК. - М., Энергоатомиздат,1982. - С. 145-150. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
