Круглогубцы

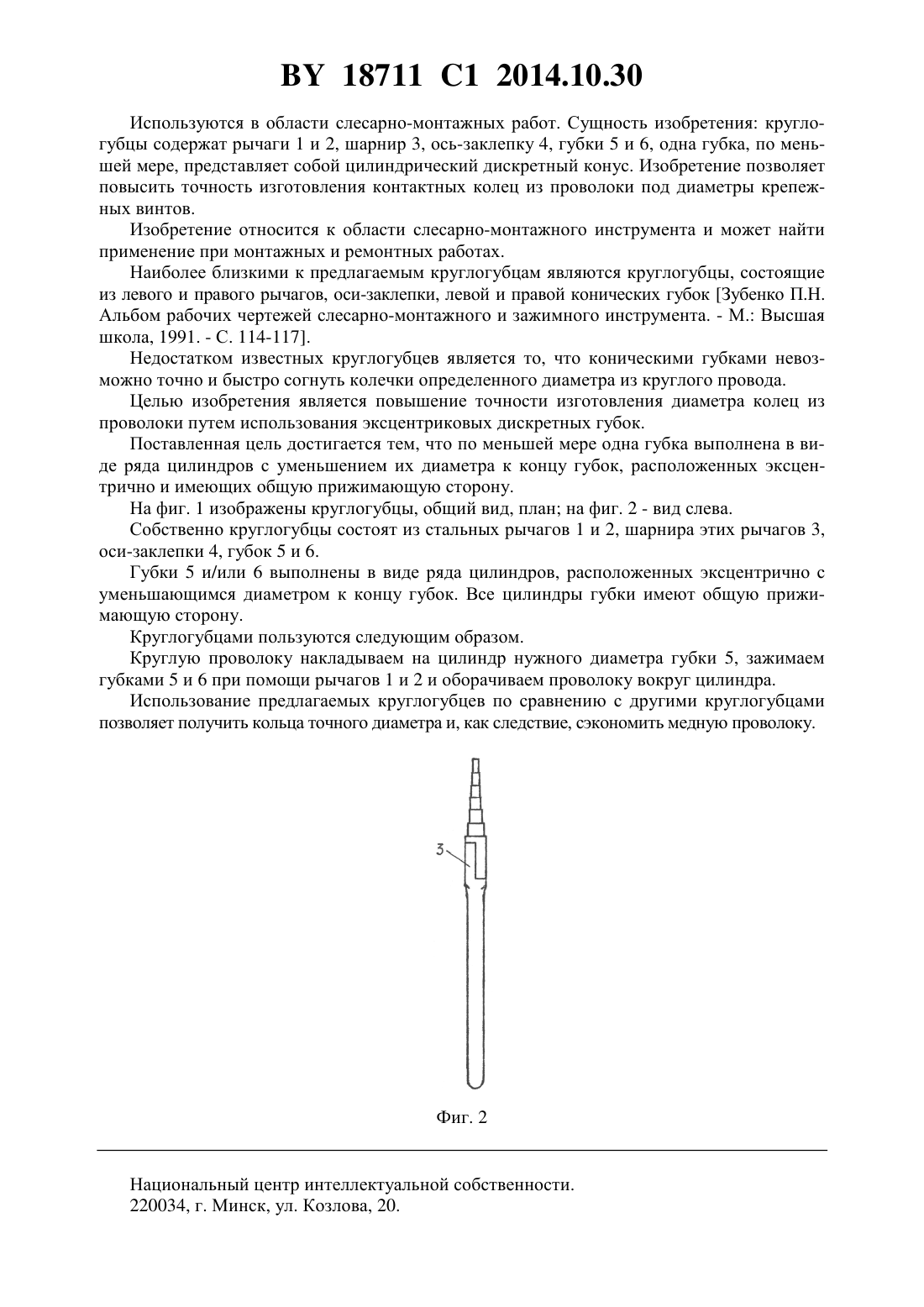

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Виноградов Александр Иванович(72) Автор Виноградов Александр Иванович(73) Патентообладатель Виноградов Александр Иванович(56) ЗУБЕНКО П.Н. Альбом рабочих чертежей слесарно-монтажного и зажимного инструмента. - М. Высшая школа,1991. - С. 114-117.20 2006002907 1, 2006.749652, 1980.2009033 1, 1994.1803316 1, 1990.(57) Круглогубцы, содержащие шарнирно соединенные между собой рычаги с губками,отличающиеся тем, что по меньшей мере одна губка выполнена из эксцентрично расположенных и последовательно соединенных цилиндров, диаметры которых уменьшаются к концу губки с образованием общей прижимающей стороны. 18711 1 2014.10.30 Используются в области слесарно-монтажных работ. Сущность изобретения круглогубцы содержат рычаги 1 и 2, шарнир 3, ось-заклепку 4, губки 5 и 6, одна губка, по меньшей мере, представляет собой цилиндрический дискретный конус. Изобретение позволяет повысить точность изготовления контактных колец из проволоки под диаметры крепежных винтов. Изобретение относится к области слесарно-монтажного инструмента и может найти применение при монтажных и ремонтных работах. Наиболее близкими к предлагаемым круглогубцам являются круглогубцы, состоящие из левого и правого рычагов, оси-заклепки, левой и правой конических губок Зубенко П.Н. Альбом рабочих чертежей слесарно-монтажного и зажимного инструмента. - М. Высшая школа, 1991. - С. 114-117. Недостатком известных круглогубцев является то, что коническими губками невозможно точно и быстро согнуть колечки определенного диаметра из круглого провода. Целью изобретения является повышение точности изготовления диаметра колец из проволоки путем использования эксцентриковых дискретных губок. Поставленная цель достигается тем, что по меньшей мере одна губка выполнена в виде ряда цилиндров с уменьшением их диаметра к концу губок, расположенных эксцентрично и имеющих общую прижимающую сторону. На фиг. 1 изображены круглогубцы, общий вид, план на фиг. 2 - вид слева. Собственно круглогубцы состоят из стальных рычагов 1 и 2, шарнира этих рычагов 3,оси-заклепки 4, губок 5 и 6. Губки 5 и/или 6 выполнены в виде ряда цилиндров, расположенных эксцентрично с уменьшающимся диаметром к концу губок. Все цилиндры губки имеют общую прижимающую сторону. Круглогубцами пользуются следующим образом. Круглую проволоку накладываем на цилиндр нужного диаметра губки 5, зажимаем губками 5 и 6 при помощи рычагов 1 и 2 и оборачиваем проволоку вокруг цилиндра. Использование предлагаемых круглогубцев по сравнению с другими круглогубцами позволяет получить кольца точного диаметра и, как следствие, сэкономить медную проволоку. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
